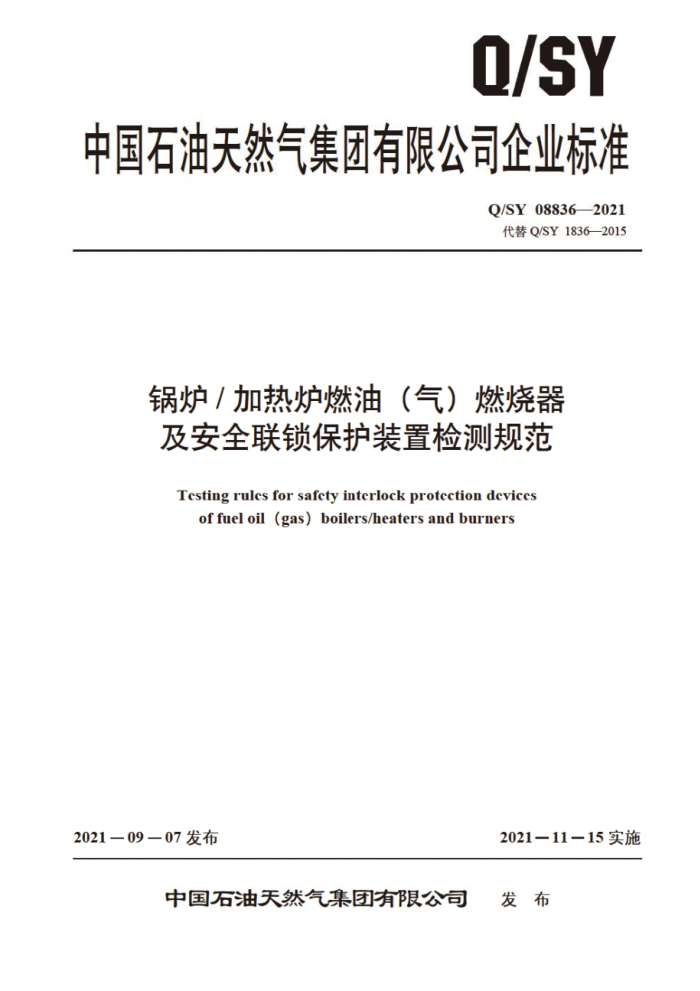

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY08836—2021 代替Q/SY18362015
锅炉／加热炉燃油（气）燃烧器及安全联锁保护装置检测规范 Testing rules for safcty interlock protection devices
of fuel oil (gas) boilers/heaters and burners
2021—09—07发布
2021一11一15实施
中国石油天然气集团有限公司 发布 Q/SY08836—2021
目 次
前言 1范围 2规范性引用文件 3术语和定义
I
检测单位要求、检测条件要求及质量控制 4.1检测单位要求 4.2检测条件 4.3检测工作的质量控制 5检测内容 5.1检测项目 5.2检测精度 5.3检测周期 5.4检测内容及要求 6检测结论 7检测报告附录A（规范性） 不符合项通知单附录B（规范性） 检测报告参考文献
1
-
.............
11
* 12 13 14
21 AS/0 Q/SY08836—2021
前言
本文件按照GBT1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的
规定起草。
本文件代替Q/SY18362015《锅炉/加热炉燃油（气）燃烧器及安全联锁保护装置检测规范》，与Q/SY1836一2015相比，除结构调整和编辑性改动外，主要技术变化如下：
a）增加了“规范性引用文件”中的内容（见第2章）： b）更改了“术语”中“燃油（气）锅炉”“燃油（气）石油工业用加热炉”“安全附件”*联锁
停机”“点火安全时间”“熄火安全时间”“前吹扫时间”“介质超压保护”“介质超温保护” 的内容（见3.1、3.2、3.3、3.6、3.10、3.12、3.14、3.16、3.17，Q/SY18362015的3.1、 3.2、3.33.5、3.9、3.10、3.11.3.13、3.14）增加了*术语”中安全停机“主火安全时间”“后吹扫时间”的内容（见3.5、3.11、3.15），
e）更改了检测单位要求、检测条件要求及质量控制内容（见第4章，Q/SY1836一2015的
第4章）！
d）更改了“外观检查项目”内容（见表，Q/SY1836—2015的表1）： e）更改了“安全保护检测项目” 内家 （见表2，Q/SY1836—2015的表2） f）更改了“密封性检查项目”内容（见表4，Q/SY1836—2015的表4）： g）更改了“燃烧器安全联锁保护检测项目”内容（见表5.Q/SY1836—2015的表5）： h）删除了“燃烧器控制系统改造后检测*[Q/SY18362015的5.3a)】： i）更改了警示标识指示标识检查”内容（见5.4.1.2，Q/SY18362015的5.4.1.2）： j）增加了安全保护一般检测项目的内容（见5.4.2） k）增加了燃油回流压力高的内容（见5.4.2.1.5） 1）更改了“燃气管路及组件检查”内容（见5.4.4.1，Q/SY1836—2015的5.4.1.3）： m）增加了“安全联锁保护检测”的内容 R54 n）增加了“点火保护检测e）”的内容（见5.4.5.1.1）： o增加了前吹扫时间检测d）*中的内容【见5.4.5.1.3d）】： P）更改了“自动检漏功能检测”内容（见5.4.5.1.4，Q/SY1836—2015的5.4.3.4）； q）更改了“燃气高压保护检测”内容（见5.4.5.1.6，Q/SY1836—2015的5.4.3.6）； r）增加了“电源中断保护检测的内容（见5.4.5.1.8）： s）增加了“火焰故障信号保护检测”的内容（见5.4.5.1.9）： t）增加了“自然通风燃烧器风门验证”的内容（见5.4.5.1.11） u）增加了“燃油温度超限保护检测”的内容（见5.4.5.1.12）； V）增加了“燃油压力低保护检测*的内容（见5.4.5.1.13） W）更改了“机热载体锅炉联锁保护装置检测*内容（见5.4.5.2.7，Q/SY18362015的5.4.3.12）： x）更改了“自动检漏功能检测*内容（见5.4.5.1.4，Q/SY18362015的5.4.3.4） y）增加了“锅炉/加热炉安全联锁保护检测项目”的内容（见5.4.5.2）； Zz）增加了“其他锅炉/加热炉、加热装置、燃油（气）燃烧器及安全联锁保护装置检测”的内
容（见5.4.5.2.8） aa）更改了“结论及报告”内容（见第6章，Q/SY1836一2015的第6章）；
III Q/SY08836—2021
ab）更改了不符合项通知单”检测报告”的内容（见附录A，附录B，Q/SY18362015附
录A、附录B)。 本文件由中国石油天然气集团有限公司标准化委员会健康安全环保专业标准化技术委员会提出并
归口。
本文件起草单位：大庆油田公司、辽河油田分公司、西南油气田分公司、上海焱晶燃烧设备检测有限公司（中国特检院上海燃烧器测试中心）。
本文件主要起草人：李模刚、李成山、王旭东、万建庆、党凯、彭树峰、刘兆刚、苗文成、张晓东、 黎亚洲、付军、倪羽凤、杨与梁，赵楠、孙品，孙聪。崔宏伟。周岩、卓小琳。林森。
本文件及其所代替文件的历次版本发布情况为：
2015年首次发布为Q/SY1836—2015。 一本次为第一次修订。
S
IV Q/SY088362021
锅炉/加热炉燃油（气）燃烧器及安全联锁保护装置检测规范
1范围
本文件规定了锅炉/加热炉燃油（气）燃烧器及安全联锁保护装置的安全性能检测条件，检测项目，检测内容及要求，以及检测结果的评定方法
本文件适用于以燃气或者燃油为燃料，用火焰加热原油，天然气，水及其混合物等介质的锅炉或者加热炉，其他热能设备可参照执行。
本文件不适用于发电用的A级锅炉
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T21434 相变锅炉 GB/T21435 相变加热炉 GB/T 36699 锅炉用液体和气体燃料燃烧器技术条件 GB50350 油田油气集输设计规范 SY0031 石油工业用加热炉安全规程 SY/T0538 管式加热炉规范 SY/T5262 火筒式加热炉规范 TSG 11 锅炉安全技术规程
3术语和定义
下列术语和定义适用于本文件。
3.1
燃油（气）锅炉fueloil（gas）boilers 利用燃料油（气）燃烧释放的化学能转换成热能，将所盛装的液体加热到一定参数，并对外输出
热能的设备。 3.2
燃油（气）石油工业用加热炉fueloil（gas）heaterforpetroleumindustry 油气田和长输管道用火焰加热原油，天然气水及其混合物等介质的专用设备，一股按结构型式
分为火筒式加热炉和管式加热炉。 3.3
安全附件safetyaccessories 锅炉及石油工业用加热炉上用于控制温度、压力。容量。液位。流量等技术参数的测量、控制仪
1 Q/SY 088362021
表或装置，通常指安全阀、压力表、爆破片、液（水）位计、温度计、报警装置、联锁保护装置等及其数据采集处理装置。 3.4
燃烧器burners 能够将燃料的化学能通过燃烧转变为热能的燃烧设备。
3.5
安全停机 safetyshut-down 在安全装置响应或自动控制系统发生故障后，自动切断燃料供应，实现停机的过程，待相应过程
排除后才能重启。 3.6
联锁停机safetyinterlock-down 由于安全装置动作或监测到燃烧控制系统出现故障而瞬时做出反应，并且立即切断燃料供给，使
燃烧器中断运行，燃烧控制系统关闭并锁定，只能通过人工复位才能重新启动。 3.7
燃烧程序控制器 combustion controler 预先编人程序后，具备多种输人和输出功能， 用作燃烧器程序启动、 安全检测和控制其工作状态
的控制器。 3.8
火焰监测装置flamedetectordevice 用于监测火焰是否存在的装置。
3.9
安全时间 safetytime 当无火焰出现时，控制装置九许释放燃料的最长时间间隔。
3.10
点火安全时间ignitionsafetytime 燃烧器点火火焰点燃的安全时间，即无点火火焰形成时，点火燃料控制阀得到开启信号与关闭信
号之间的时间间隔。 3.11
主火安全时间 main flame safety time 燃烧器主火焰点燃的安全时间，即无主火焰形成时，主燃料控制阀得到开启信号与关闭信号之间
的时间间隔， 3.12
熄火安全时间 J extinction safety time 燃烧器运行时，从火焰检测装置发出火焰熄灭的信号到安全切断阀开始关闭的时间间隔
3.13
吹扫时间purgetime 在没有燃料供应的情况下，燃烧室被强制通风的时间。
3.14
前吹扫时间pre-purgetime 燃烧器在点火前。风门处于吹扫位置的持续吹扫时间。
3.15
后吹扫时间post-purgetime 燃烧器在停机后，风门处于吹扫位置的持续吹扫时间。
2
