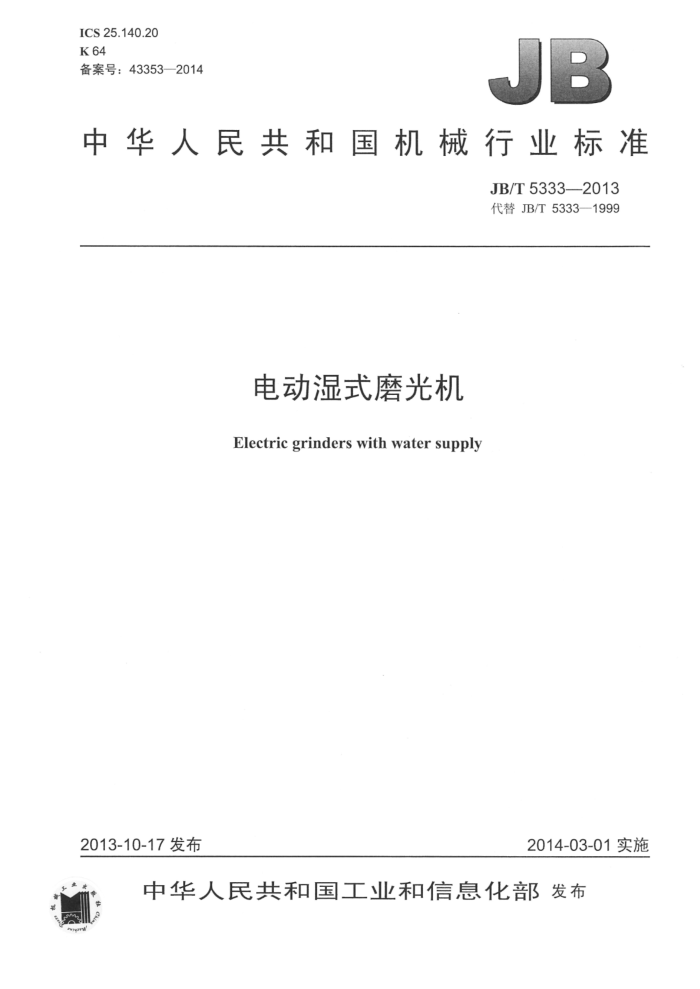

ICS25.140.20 K64 备案号：43353—2014
JB
中华人民共和国机械行业标准
JB/T5333——2013 代替JB/T5333—1999
电动湿式磨光机
Electric grinders with water supply
2014-03-01实施
2013-10-17发布
中华人民共和国工业和信息化部发布 JB/T5333—2013
次
目
前言
HI
范围规范性引用文件基本参数和型式技术要求
1
2
3
4
试验方法. 检验规则，标志与包装... 保修期限和附件
5 6 1 8
10
图1砂轮表1基本参数表2砂轮规格与型式表3噪声限值. 表4连续骚扰电压限值... 表5连续骚扰功率限值表6谐波电流限值表7温升限值 JB/T5333—2013
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T5333—1999《电动湿式磨光机》，与JB/T5333—1999相比主要技术变化如下：
增加了基本参数中，对A、B的说明（见表1)；一增加了额定电压220V［见4.1.4a】]； -增加了剩余电流动作保护器的要求（见4.2.6）；一修改了电磁兼容性的规定（见4.5.1）；
删除了换向火花的规定。 本标准由中国机械工业联合会提出。 本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准起草单位：上海电动工具研究所、宁波国图电机有限公司。 本标准主要起草人：郑开济、叶瑞星、顾菁、尹海霞、沈惠娟。 本标准所代替标准的历次版本发布情况为：
JB5333—1991、JB/T5333—1999。
1 JB/T5333—2013
电动湿式磨光机
1范围
本标准规定了电动湿式磨光机的基本参数、技术要求、试验方法和检验规则等要求。 本标准适用于一般环境条件下，用安全工作线速度大于或等于30m/s（陶瓷结合剂）或35m/s（树
脂结合剂）的杯形系或碗形系砂轮，对水磨石板、混凝土表面等进行注水磨削作业的单相串励电动湿式磨光机（以下简称湿磨机）。
本标准不适用于电动角向磨光机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB755一2008旋转电机定额和性能 GB1002一2008家用和类似用途单相插头插座型式、基本参数和尺寸 GB2099.1—2008 家用和类似用途插头插座第1部分：通用要求 GB3883.12008 3手持式电动工具的安全第一部分：通用要求 GB3883.3—2007 手持式电动工具的安全第二部分：砂轮机、抛光机和盘式砂光机的专用要求 GB4343.1—2009 家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射 GB/T4583—2007 电动工具噪声测量方法工程法 GB/T5013.4一2008额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆 GB/T90882008 电动工具型号编制方法 GB17625.12012电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A） GB17625.2一2007电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供
电系统中产生的电压变化、电压波动和闪烁的限制
GB19212.1一2008电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验 GB19212.5一2011电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全第
5部分：隔离变压器和内装隔离变压器的电源装置的特殊要求和试验
GB20044一2005电气附件家用和类似用途的不带过电流保护的移动式剩余电流装置（PRCD） ISO7010：2011图形符号一安全色和安全标记——已注册安全标志（Graphical symbols一safety
colours and safety signs-Registered safety signs)
3基本参数和型式
3.1 湿磨机的基本参数应符合表1的规定。 3.2砂轮的规格与型式应符合图1和表2的规定（适用于碗形砂轮）。
1 JB/T5333—2013
表1 基本参数
最高空载转速 r/min
规 格 mm
额定输出功率
额定转矩 Nm ≥0.4 ≥1.1 ≥1 ≥2.4 ≥1.5 ≥2.5 ≥5.2 ≥6.1
W ≥200 ≥250 ≥340 ≥500 ≥450 ≥500 ≥850 ≥1000
树脂结合剂 ≤8350 ≤8350 ≤6600 ≤6600 ≤5300 ≤5300 ≤4 400 ≤4 400
陶瓷结合剂 ≤7150 ≤7150 ≤5700 ≤5700 ≤4500 ≤4500 ≤3800 ≤3800
A B A B A B A B
80
100
125
150 注：A 标准型，B- 一重型。
..
D
图1砂轮表2 砂轮规格与型式
单位为毫米
砂轮外径D
砂轮厚度B
螺纹孔径M
40 40 50 50
M10 M14 M14 M14
$80 $100 $125 $150
3.3湿磨机的型号应符合GB/T9088的规定，其含义如下：
Z 1 M 口 口 口
最大砂轮外径，以阿拉伯数字表示，A型、B型分别以A，B表示，紧接在阿拉伯数字后面（规格代号）设计序号设计单位代号湿式磨光机（品名代号）单相交流50Hz（电源类别代号）建筑道路类（大类代号）
2 JB/T5333—2013
4技术要求
4.1一般要求
4.1.1湿磨机应按规定程序批准的图样和技术文件制造，并符合本标准的规定 4.1.2湿磨机应能在下列环境条件下额定运行：
a）海拔不超过1000m； b）最高环境空气温度不超过40℃； c）空气相对湿度不超过90%（25℃）。
4.1.3湿磨机应能在实际正弦波电压、频率为额定值的单相交流电源下额定运行。 4.1.4湿磨机的额定电压和频率为：
a）交流额定电压：220V、110V、42V、36V； b）额定频率：50Hz。
4.2安全要求
4.2.1湿磨机的安全要求，除本标准已作补充和提高的条款外，其余应符合GB3883.3的规定。 4.2.2装有砂轮的湿磨机在电源电压为额定电压的110%时，其空载转速应不超过表1规定的最高空载转速。 4.2.3湿磨机应装有一个仅用手不能拆除的砂轮防护罩，该防护罩必须用钢板或同等强度的材料制成，严禁采用脆性材料。如果装有砂轮的湿磨机在额定电压下空载运行时砂轮的圆周线速度小于15m/s，可以不设保护装置。 4.2.4湿磨机进行撞击试验时应拆除砂轮及进水阀，撞击试验后防护罩允许有不影响使用的变形。 4.2.5湿磨机应制成：
一II类结构，或是；一I类或IⅡI类结构，装有剩余电流动作保护器，并符合GB3883.1一2008中14.4和14.5的要求，
或是； I类或II类结构，设计成与符合GB19212.1和GB19212.5的隔离变压器一起使用。
4.2.6剩余电流动作保护器应符合GB20044，并应满足以下要求：
a）当泄漏电流超过10mA，且剩余电流动作保护器最大反应时间为300ms时，剩余电流动作保护
器应能切断除接地导线（如有）外的两根电源线； b）剩余电流动作保护器应安装得不易在使用和正常的例行维护中被拆除： c）如剩余电流动作保护器被固定在工具上或固定在工具电源线上，即认为满足要求： d）剩余电流动作保护器在电源线上的固定，应采用Y型连接或Z型连接，以供与电源线和互连线
连接用。
4.2.7湿磨机的电源插头型式、基本参数和尺寸应符合GB1002的规定。技术要求应符合GB2099.1 的规定。 4.2.8I类湿磨机的插头应和电源线制成一体，其绝缘应能承受波形为实际正弦波、频率为50Hz、电压值为3750V、历时1min的耐电压试验，不应发生击穿或表面闪络。 4.2.9连接湿磨机与电源的软电缆或软线应采用符合或性能不低于GB/T5013.4一2008中规定的60245 IEC57（YZW）型软电缆或软线。 4.3外观质量 4.3.1湿磨机的外壳应无明显缺损，涂层应无起层和剥落现象。 4.3.2湿磨机的铭牌应牢固而无卷曲地置于壳体上。
3 JB/T5333——2013
4.4噪声
在距离湿磨机中心1000mm球面处测得的空载噪声声压级（A计权）的平均值，应不大于表3规定的限值。
当在混响室内测量湿磨机的噪声值时，其声功率级（A计权）应不大于表3括号内规定的限值。
表3 噪声限值
湿磨机规格 mm 噪声值dB（A）
80 88 (98)
100 91(101)
125 93(103)
150 93(103)
4.5 电磁兼容性
4.5.1 电磁骚扰电平
4.5.1.1 频率范围为0.15MHz～30MHz内测得的在相线或中性线对地的连续骚扰电压的准峰值电平值应不超过表4规定的限值。
表4连续骚扰电压限值
电动机额定功率≤700W 700W<电动机额定功率≤1000W 电动机额定功率>1000W
频率范围 MHz
dB (μV) 准峰值
dB (μV) 准峰值
dB (μV) 准峰值
随频率的对数线性减小
0.15~0.35
66~59 59 64
70~63 63 68
76~69 69 74
0.35~5 5~30
4.5.1.2 频率范围为30MHz～300MHz内测得的由电源线辐射、吸收钳所吸收的连续骚扰功率的准峰值电平值应不超过表5规定的限值。
表5连续骚扰功率限值
电动机额定功率≤700W 700W<电动机额定功率≤1000W 电动机额定功率>1000W
频率范围 MHz
dB (pW) 准峰值
dB (pW) 准峰值随频率线性增大
dB (pW) 准峰值
30~300
45~55
49~59
55~65
4.5.2 谐波电流
湿磨机的谐波电流应不超过表6规定的限值。 4.5.3 电压波动和闪烁
湿磨机在接入公用低压电网运行时，引起的电压波动值（d）和闪烁指示值（Pst、Pit）应符合下列规定：
Pst值应不大于1.0； Pit值应不大于0.65；在电压变化期间的相对电压变化特性d（t）值超过3.3%的时间不大于500ms；
4 JB/T5333—2013
相对稳态电压变化d不超过3.3%；最大相对电压变化dmax不超过7%。
如果电压变化由手动开关引起，则不考核Pst和Pit。
表6谐波电流限值谐波次数
最大允许谐波电流
谐波类型
A 3.450 1.710 1.155 0.600 0.495 0.315 0.225X15/n
n 3 5 7 9 11 13
奇次谐波
15≤n≤39
1.620 0.645 0.450 0.345X8/n
2 4 6
偶次谐波
8≤n≤40
4.6轴伸圆柱面径向圆跳动
湿磨机轴伸圆柱面径向圆跳动的公差值不大于0.04mm。 4.7输入功率和电流 4.7.1湿磨机在额定电压和额定负载下，其输入功率应不大于铭牌标明的输入功率值的120% 4.7.2湿磨机铭牌上如果标有电流值，则在额定电压和额定负载下，其电流应不大于铭牌标明的电流值的120%。 4.8温升
在额定负载时，湿磨机的温升应不超过表7规定的限值。 当试验地点的海拔或使用地点与规定的环境条件不同时，绕组温升限值的修正按GB755的规定进
行。
表7温升限值
温升K
零 件
120级绝缘绕组 130级绝缘绕组 155级绝缘绕组正常使用中非握持的外壳正常使用中连续握持的手柄、按钮及类似零件：
90 95 115 60
金属塑料
30 50
如果绕组温升超过表7的限值，制造商可选择GB3883.1一2008中12.6试验的结果再行判定。
