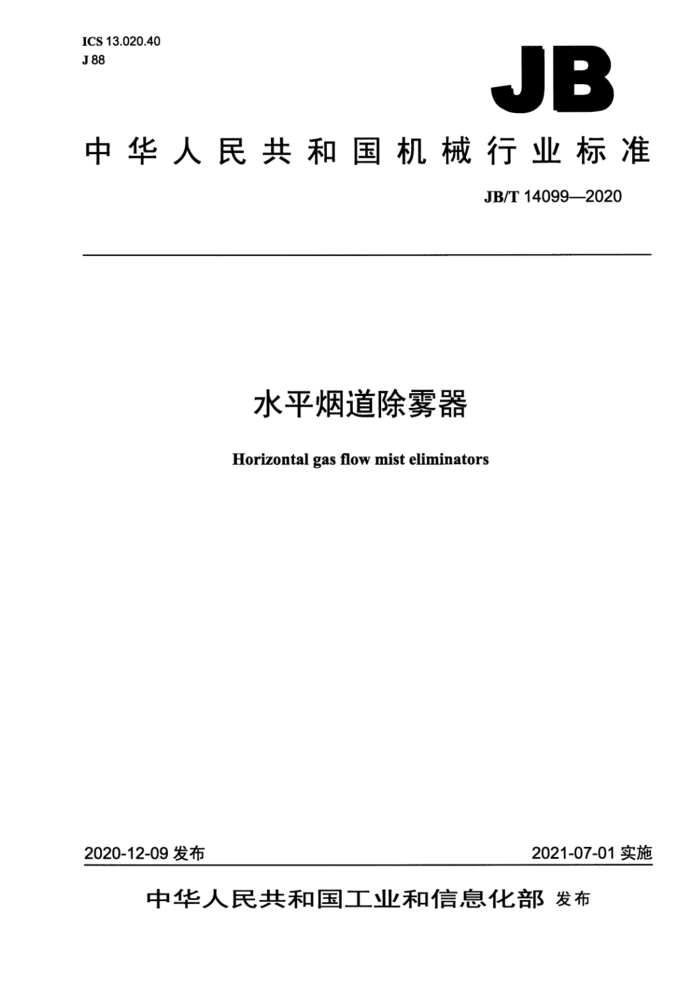

JB
中华人民共和国机械行业标准
JB/T14099—2020
水平烟道除雾器 Horizontal gas flow mist eliminators
2020-12-09发布
2021-07-01实施 目 次
前言 1范围. 2规范性引用文件 3术语和定义 4技术要求. 4.1基本要求. 4.2性能要求.. 4.3材料要求.. 4.4安装要求. 5检验和试验 6标志、包装、运输和贮存. 附录A（资料性附录）产品材料和尺寸要求附录B（资料性附录）产品结构
II
图B.1 水平烟道除雾器模块正视图及收集水槽示意图图B.2水平烟道除雾器模块俯视图
6
.6
表A.1 材料性能表A.2水平烟道除器模块零部件尺寸极限偏差 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：南京宇行环保科技有限公司、德梅斯特（上海）环保科技有限公司、浙江菲达环
保科技股份有限公司、中建中环工程有限公司、中机生产力促进中心、浙江大学。
本标准主要起草人：徐海涛、程子剑、宋静、吴金、方建、黄海鹏、骆建友、张红彬、周长城、赵一帆、韩璐遥、沈凯。
本标准为首次发布。 水平烟道除雾器
1范围
本标准规定了湿法烟气脱硫装置用水平烟道除雾器的术语和定义、技术要求、检验和试验、标志
包装、运输和贮存
本标准适用于波纹板式水平烟道除雾器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T19804焊接结构的一般尺寸公差和形位公差 GB/T21508燃煤烟气脱硫设备性能测试方法 JB/T10989—2020湿法烟气脱硫设备除雾器
3术语和定义
下列术语和定义适用于本文件。
3.1
水平烟道除雾器horizontalgas flowmisteliminator 应用惯性分离原理，采用一级或多级垂直安装布置的波纹板组成的，应用惯性分离原理进行水平方
向流动烟气中的液态雾滴分离的装置。 3.2
水平烟道除雾器叶片horizontal gas flowmist eliminatorblade 组成水平烟道除雾器的波纹板，是水平烟道除雾器模块的最基本单元。
3.3
水平烟道除雾器模块horizontalgasflowmisteliminatormodules 由水平烟道除雾器叶片、连接固定件、上下端板或者抱柱翼板及上下端板等按一定的结构型式组装
而成的满足安装和检修要求的除雾器单元。 3.4
抱柱翼板columnheldplate 防止烟气从水平烟道除雾器与其支撑立柱之间逃逸并维持水平烟道除雾器模块和立柱相啮合的固
定在水平烟道除雾器模块上的两块侧板。 3.5
冲洗系统 wash spraying system 由管道和喷嘴系统组成的用于对水平烟道除雾器模块进行冲洗的装置。
3.6 4.4.2 冲洗系统
每根管道组装完后，其总长度极限偏差应符合GB/T19804的规定；同一直线上喷嘴座与喷嘴座之间的距离极限偏差为土5mm；同一根管道上，喷嘴角度极限偏差为土1°。 4.4.3 3平面度
近柱模块和中间模块安装连接后，模块和模块之间的平面度误差应不大于3mm。
5 检验和试验
应符合JB/T10989—2010中第5章的规定。
标志，包装，运输和贮存
6
应符合JB/T10989一2010中第6章的规定
