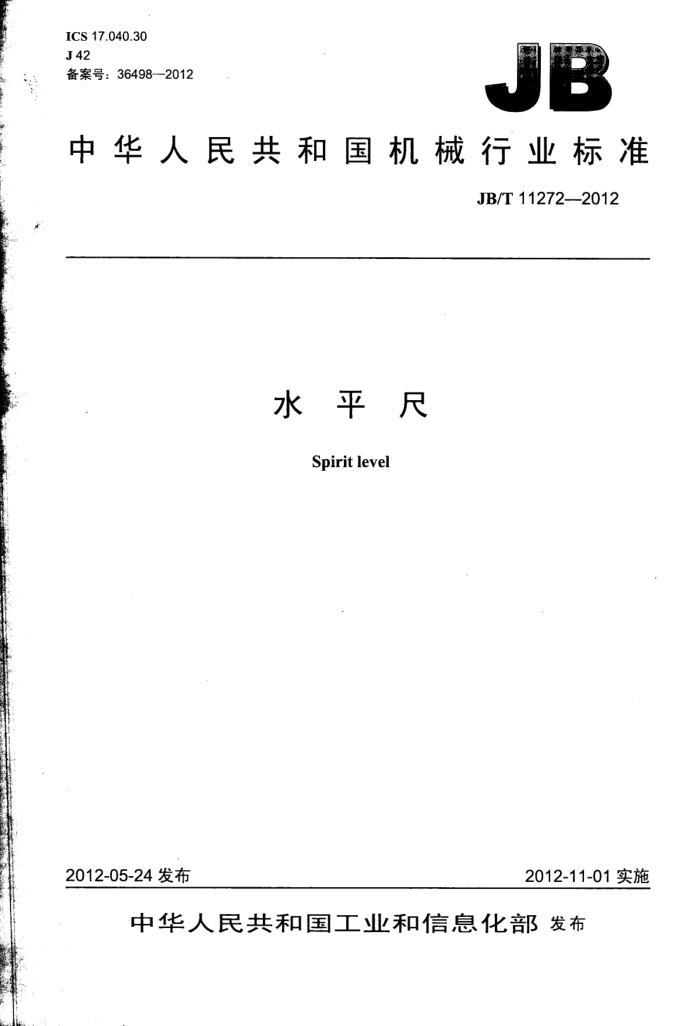

ICS17.040.30 J 42 备案号：36498--2012
中华人民共和国机械行业标准
JB/T11272—-2012
水平尺
Spirit level
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布 JB/T11272-—2012
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义， A
型式与基本参数 4.1型式.. 4.2基本参数.. 5要求. 5.1外观 5.2计量性能.. 5.3高、低温试验 6检查方法..
6.1 检查条件 6.2 外观.. 6.3计量性能. 6.4高、低温试验 7标志与包装 7.1标志.. 7.2 包装图1水平尺外形示意图图2 水平尺截面示意图图3 角值检测.. 图 4 零位误差的检查
1 JB/T11272—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：浙江省计量科学研究院。 本标准参加起草单位：中国计量学院、杭州巨星科技股份有限公司、浙江天球工量具实业有限公司、
金华市质量技术监督检测院。
本标准主要起草人：茅振华、赵军、仇建平、何毅、周闻青、陈挺、陈允睿、汪顺生。 本标准为首次发布。
II JB/T11272—-2012
水平尺
1范围
本标准规定了水平尺的术语和定义、型式与基本参数、要求、检查方法、标志与包装等。 本标准适用于准确度等级为0级、1级、2级和3级，尺体长度L不大于1800mm的金属材料或
塑料材料制造的水平尺。 规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008 包装储运图示标志 GB/T1146—2009 水准泡 GB/T 4879—1999 防锈包装 GB/T5048-—1999 防潮包装 GB/T6388—1986 运输包装收发货标志 GB/T9969——2008 工业产品使用说明书总则 GB/T14436—1993 工业产品保证文件总则 GB/T17163—2008 几何量测量器具术语基本术语 JB/T9329—1999 仪器仪表运输、运输贮存基本环境条件及试验方法
3术语和定义
GB/T1146一2009和GB/T17163界定的以及下列术语和定义适用于本文件。
3.1
水平尺spiritlevel 利用水准泡液面水平的原理，检测被测表面相对水平位置、铅垂位置和倾斜位置偏离程度的一种计
量器具。 3.2
水平尺的零位误差zeroerrorofspiritlevel 水平尺置于水平（铅垂或倾斜）位置时，水平尺水准泡的气泡中心线与两刻线的中心线的距离。
3.3
角值angleofinclination 使水平尺水准泡的气泡沿其轴向移动0.23mm时，水平尺一端抬高（或降低）的量。
3.4
稳定时间steadytime 涨簧式内径指示表套管下端至涨簧测头测量线之间的距离。
4型式与基本参数 4.1型式
水平尺尺体主要外形示意图如图1所示，主要截面形状示意图如图2所示。图示仅供图解说明，不表示详细结构。
1 JB/T11272--2012
45°位置水准器
尺体 铅垂位置水准器
水平位置水准器
-
C
e
C
工作面
L
a) 水平位置水准器
尺体
铅垂位置水准器
45°位置水准器
工作面
b)
尺体
水平位置水准器
luuuuultuuuuuuhu
.
...... LL11
线纹刻度
工作面
I
c)
图1水平尺外形示意图
a）矩形
b）工字形
c）桥形
图2 2水平尺截面示意图
4.2基本参数
水平尺尺体的基本参数见表1。
表1
单位为毫米
长L 高H 工作面宽W
0 40
60 40
100
30
尺体高H参数和尺体工作面宽W参数为参考值。
2 JB/T11272—2012
5要求 5.1外观 5.1.1塑料尺体、塑料件
塑料尺体无冷隔、缩痕、飞边、白印等，塑料件外观要求光滑平整，无明显的缩影、缩孔、翘曲变形等缺陷。 5.1.2金属件
金属件表面不应有锈蚀、碰伤、划痕和毛刺等缺陷。 5.1.3水准泡
水准泡应透明清晰；水准泡的气泡在使用范围内应能均匀移动，无肉眼可见的停滞和跳动现象；水准泡的填充液体应清洁、透明，不准许存在影响水平尺示值的各种杂物；水准泡内壁不准许存在肉眼可见的结晶，不准许存在影响水平尺示值的各种瑕疵；水准泡的分划线应清晰、无毛边和断线，颜色采用黑色或红色，色泽须清晰，粘附牢固，并能经受乙醚或其他有机溶剂的擦拭；水准泡与尺体应装配牢固，无松动脱落现象。 5.1.4装配件、标准件
装配件应牢固，可靠。结合面合缝，无胶水渗漏，标准件无滑牙，生锈现象。 5.2计量性能 5.2.1漏液检测
在常温下，水平尺在真空度大于0.06MPa条件下保持24h，水平尺上的水准泡应无缺液、漏液现
象。 5.2.2角值
水平尺的角值应不小于表2的规定。
表 2 1级 0.5
准确度等级角值mm/m
0级 0.25
2级 1
3级 2
5.2.3零位误差
水平尺的零位误差应不超过表3的规定。
表3
准确度等级
0级 ±0.11
1级 ±0.22
2级 ± 0.44
3级 ±1.10
水平尺的最大允许零位误差 mm 5.2.4平面度
水平尺工作面不允许呈凸形，经加工的水平尺工作面的平面度误差应不超过表4的规定。未经加工的水平尺工作面的平面度误差应不超过表4规定的1.5倍。 5.2.5平行度
经加工的水平尺工作面的平行度误差应不超过表4的规定。未经加工的水平尺工作面的平行度误差应不超过表4规定的1.5倍。 5.2.6稳定时间
水平尺水准泡移动的稳定时间应不超过8s。 5.2.7线纹示值误差
有线纹刻度的水平尺，其任意线纹刻度的示值误差应在±（0.7+l）mm范围内。 注：1是以米为单位的尺体标称长度。
3 JB/T11272—2012
表4
单位为毫米
平面度公差
平行度公差 1级
尺体长度L 0 3级 0.07 0.10 0.14 0.20 0.40 0.60
0级 0.05 0.07 0.10 0.15 0.32
2.级 0.07 0.10 0.14 0.20 0.40 0.60
0级 0.06 0.09 0.13 0.20 0.40 0.72 0.76 0.82 0.82
2级 0.09 0.13 0.18 0.26 0.48
3级 0.09 0.13 0.18 0.26 0.48
1级 0.06 0.08 0.12 0.17 0.34 0.55
0.07 0.10 0.15 0.23 0.44
水平尺工作面的表面粗糙度应不大于表5的规定。
表5
0级 3.2
2级 6.3
3级 6.3
1级 3.2
准确度等级表面粗糙度Ra
μm
5.2.9水平尺长度
水平尺长度相对于其标称长度的极限偏差为土2.5mm。 5.2.10跌落试验
水平尺呈水平状以自由落体方式跌落，跌落高度1000mm，跌落次数为3次。试验后产品性能应符合5.2.2、5.2.3规定的要求。 5.3高、低温试验
水平尺应做高温和低温试验，试验方法按JB/T9329一1999中4.1和4.2的要求进行。 6检查方法 6.1检查条件
检查前，应将水平尺及相关的检验设备和器具进行等温处理，检查温度为（20士5）℃。 6.2外观
目力观察。 6.3计量性能 6.3.1漏液检测
把水平尺装入真空箱内进行漏液检测。 6.3.2角值
把水平尺放在检测台上，检测台下固定支座与支座间距为1m，百分表测头与检测台垂直接触，将读数显微镜放在水平尺水准泡上方，使十字线对准气泡。将百分表的指针调至零刻线，旋转检测台的调整螺母，使气泡移动0.23mm（由读数显微镜监测），读取百分表读数为角值。如图3所示。 6.3.3零位误差
将水平尺置于调整水平的平板或平尺上，用读数显微镜读得a1和a2，两数差的1/2为水平位置的第一个零位读数；将水平尺转180°，同理用读数显微镜读得a’和a2’，两数差的1/2为水平位置的第二个零位读数；取两个零位读数之和的1/2为水平尺的零位误差。如图4所示。 6.3.4平面度
将水平尺放在平板或平尺上，分别在尺体两侧和中间三个部位，用塞尺检测工作面的平面度。
4 JB/T11272—2012
百分表
工作台
被校水平尺
表架
X
基面
阔定支座
支座
调整螺母
1 000 mm
图3角值检测
两刻线的中心线
气泡的中心线
零位误差
图4零位误差的检查
6.3.5平行度
将水平尺放在平板或平尺上，用百分表检测工作面平行度。 6.3.6稳定时间
将水平尺放在平板或平尺上，并使水准泡气泡居中稳定，然后拿起水平尺的一端，使气泡移动到工作范围边缘，再放下水平尺，同时用秒表计时，气泡自动回复并稳定居中时间为稳定时间。 6.3.7线纹示值误差
用钢直尺检测有线纹刻度的水平尺刻度的示值误差。 6.3.8表面粗糙度
用粗糙度比较样块检测水平尺工作面的表面粗糙度。 6.2.9水平尺长度
用钢直尺或钢卷尺检测水平尺长度。 6.3.10跌落试验
选择平整坚硬的水泥地面或钢板做试验台面，水平尺呈水平状以自由落体方式跌落，跌落高度 1000mm，跌落次数为3次；然后按照5.2.2、5.2.3规定的要求检测。 6.4高、低温试验
带运输包装的水平尺在运输环境条件下按JB/T9329的规定进行。 7 标志与包装 7.1标志 7.1.1水平尺上应标志：
a）制造厂厂名或商标；
