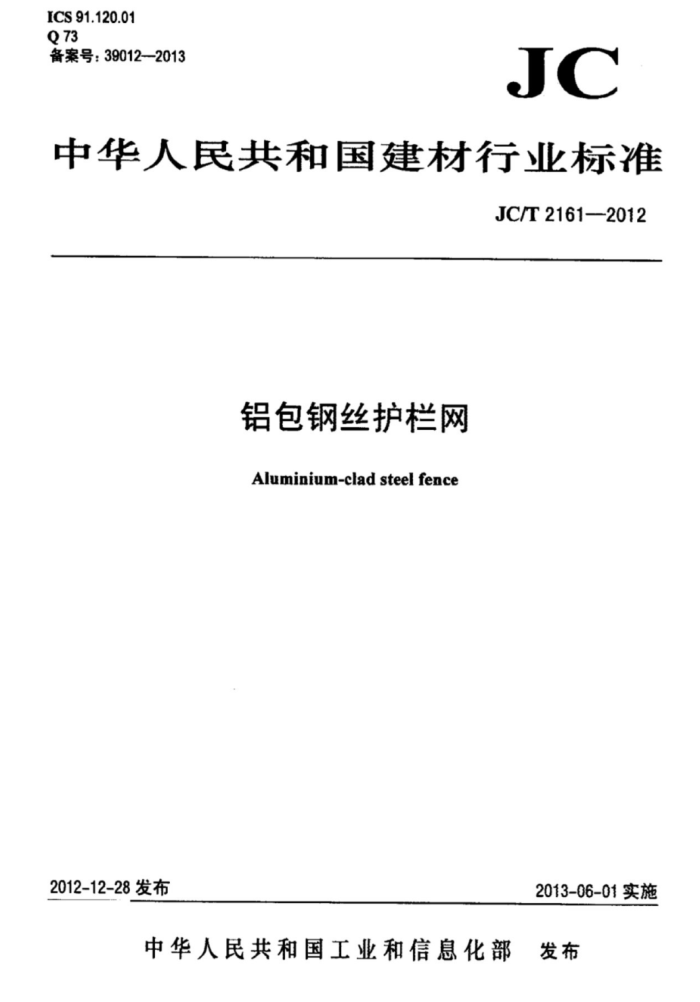

ICS91.120.01 Q 73 备案号：390122013
JC
中华人民共和国建材行业标准
JC/T2161—2012
铝包钢丝护栏网
Aluminium-clad steel fence
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部 发布 JC/T2161-~2012
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国建筑材料联合会提出并归口。 本标准起草单位：常州市武进恒通金属钢丝有限公司、江苏智信盈通金属科技有限公司、中国建筑
材料联合会栅栏分会、建筑材料工业技术监督研究中心、中国建筑材料检验认证中心有限公司。
本标准主要起草人：陈盈彤、吕洪江、姚建忠、李江、赵婷婷、刘翼。 本标准为首次发布。 JC/T2161—2012
引言
本标准中所述的菱形网材料是采用物理挤压方法将纯铝包覆在钢丝表面而成的铝包钢丝，生产过程中对环境无污染，适用于机场、码头、高速铁路和公路以及特别警戒区、隔离区。有利于保护生态环境。 本标准技术指标满足中国民用航空总局发布的MH/T7003一2008《民用航空运输机场安全保卫设施》和中华人民共和国交通部发布的JTG/TD81一2006《公路交通安全设施设计技术细则》关于栅栏部分的质量指标。
II JC/T2161—2012
铝包钢丝护栏网
1范围
本标准规定了铝包钢丝护栏网（以下简称护栏网）的术语和定义、规格和标记、材料、要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于防护、隔离用铝包钢丝护栏网。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T239.1金属材料线材第1部分：单向扭转试验方法 GB/T701低碳钢热轧圆盘条 GB/T3190—2008变形铝及铝合金化学成分 GB/T6462金属和氧化物覆盖层厚度测量显微镜法 GB/T10125人造气氛腐蚀试验盐雾试验
3 术语和定义
下列术语和定义适用于本文件。
3.1
铝包钢丝aluminium-clad steelwire 由圆钢芯外包覆一层均匀连续的铝层构成的线材。
3. 2
菱形栅栏网chain linkfencefabric 由金属丝加工成的扁螺旋网丝并逐根编织在一起，网孔呈菱形的金属网（见图1）。
3.3
网孔尺寸（a）sizeofmesh 网孔平行的两条边之间的最短距离（见图2）。
3.4
弯折网边knuckling 将相邻两根网丝缠绕在一起的线头分别向内弯曲所形成的网边（见图3）。
3.5
纽结网边 twisting 将相邻两根网丝缠绕在一起的线头扭转在一起，呈螺旋型旋转，并扭转数圈所形成的网边（见图4）。
1 JC/T2161—2012
长度
图1 菱形栅栏网
说明：
网孔尺寸。
a
图2网孔尺寸
图3 弯折网边
2
