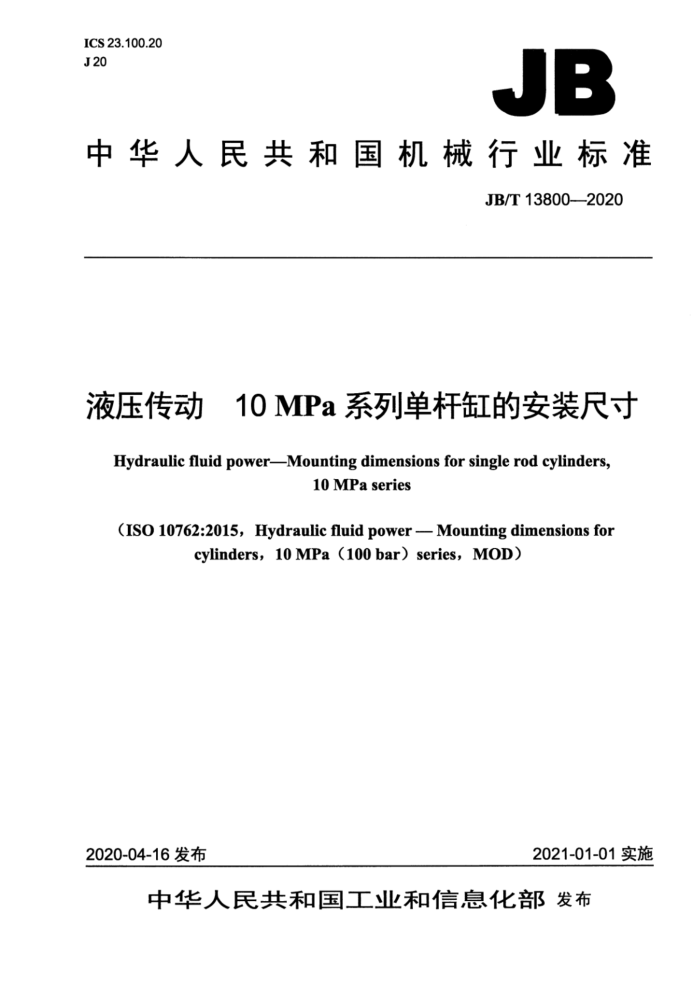

ICS23.100.20 J20
JB
中华人民共和国机械行业标准
JB/T13800——2020
液压传动 110 MPa系列单杆缸的安装尺寸 Hydraulic fluid power-Mounting dimensions for single rod cylinders
10 MPa series
(ISO 10762:2015, Hydraulic fluid power - Mounting dimensions for
cylinders, 10 MPa (100 bar) series, MOD)
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JB/T13800—2020
目 次
前言范围
.II
1
2 规范性引用文件 3 术语和定义 4尺寸， 5缸径
15 15 15 15 15 16
活塞行程长度公差.
6
安装型式和尺寸. 活塞杆端部及附件安装的型式和尺寸
2
8
9标注说明. 参考文献.
图1基本尺寸.. 图2油口型式和位置.. 图3矩形前盖式（ME5）图4矩形后盖式（ME6）图5后端固定双耳环式（MP1）图6后端固定单耳环式（MP3）图7带关节轴承、后端固定单耳环式（MP5）图8 侧面脚架式（MS2）图9 前端整体耳轴式（MT1）图10 中间固定或可调耳轴式（MT4）图11 两端双头螺柱或加长连接杆式（MX1）图12 后端双头螺柱或加长连接杆式（MX2）图13 前端双头螺柱或加长连接杆式（MX3）
a
C
10 11 12
表1 基本尺寸表2油口型式和位置表3矩形前盖式（ME5）安装尺寸表4矩形后盖式（ME6）安装尺寸，表5后端固定双耳环式（MP1）安装尺寸，表6后端固定单耳环式（MP3）安装尺寸表7带关节轴承、后端固定单耳环式（MP5）安装尺寸表8侧面脚架式（MS2）安装尺寸表91 前端整体耳轴式（MT1）安装尺寸，表10中间固定或可调耳轴式（MT4）安装尺寸. 表11 两端双头螺柱或加长连接杆式（MX1）安装尺寸，表12 后端双头螺柱或加长连接杆式（MX2）安装尺寸.
d
10 10 11 12
I JB/T13800—2020
表13 前端双头螺柱或加长连接杆式（MX3）安装尺寸表14 由行程确定的安装尺寸公差， .............................
.. 13.
.......
14
I JB/T13800—2020
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准使用重新起草法修改采用ISO10762:2015《液压传动10MPa（100bar）系列液压缸的安
装尺寸》（英文版）。
本标准与ISO10762:2015的技术性差异及其原因如下，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I）进行了标示：
增加了标准的适用范围，符合GB/T1.1一2009要求（见第1章）。 关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件。调整情况集中反映在第2章“规范性引用文件”中，具体调整如下： a）用等效采用国际标准的GB/T2348代替ISO3320（见第5章、8.2）； b）用等效采用国际标准的GB/T2350代替ISO4395（见8.2）； c）用等同采用国际标准的GB/T2878.1代替ISO6149-1（见表2）： d）用等效采用国际标准的GB/T5277代替ISO273（见图3、图4）； e）用等同采用国际标准的GB/T9094代替ISO6099（见4.3、第7章）； f）用等同采用国际标准的GB/T17446代替ISO5598（见第3章）； g）增加引用了JB/T10205（见第2章）。 增加了安装尺寸代码标记规定及由行程确定的安装尺寸公差要求（见4.3、4.4）。 删除了缸径系列（见第5章，ISO10762:2015的第5章）。 活塞行程长度公差要求修改为“活塞行程长度公差应符合JB/T10205的规定”（见第6章）。 活塞杆直径及活塞杆端型式和尺寸合并为一条（见8.2，IS010762:2015的8.2、8.3）。 国际标准表1中“注”修改为8.3附件的安装尺寸和4.2油口位置、尺寸（见8.3、4.2，IS0 10762:2015中表1注）。 删除了“油口尺寸和位置”图中4个安装螺钉（见图2，ISO10762:2015的图2）。 增加了90mm、110mm、140mm、180mm四种规格的缸径及相关数据（见表1~表13）。 -增加了GB/T2878.1油口螺纹公差“6H”（见表2）。 增加了矩形前后盖式的法兰厚度“GF”尺寸及数据（见图3、表3、图4、表4）。 缸径200的“XG”由“72.5”修改为“72”。（见表9)。 缸径50的“TL”由“15”修改为“16”（见表10）。 一本标准中的图样画法、尺寸标注符合国家机械制图和技术制图标准要求，具体更改如下： a）图1轴向尺寸理论基准点增加“基准点”三个字进行标识； b）图1中“MM”修改为“MM"； c）图3“矩形前盖式”制图误画为后盖式，重新配制，增加尺寸“MM”“RD”和“B”； d）图3、图4中尺寸“FB”修改为“4×FB”； e）图4右图中缸简线型由粗实线修改为虚线： f）尺寸“CD”（见图5、图6）、“CX”（见图7)、“SB”（见图8）、“TD”（见图9）增加“”； g）图7关节轴承画法与实物不符，重新配图； h）图8“SB”修改为“4×SB”； i）图9、图10中尺寸“UT”“UM”修改为“（UT)”“（UM)”，避免封闭尺寸链，“TD”修
-
改为“2×TD”；
III JB/T13800—2020
j）图11增加主视图右侧螺纹“4XDD”标注； k）图11、图12、图13“DD”修改为“4XDD”； 1）图11、图13“B”修改为“B”，增加尺寸“MM"。
本标准还做了下列编辑性修改：
使用GB3102.3规定的物理量及其符号，删除标准名称和第1章条文的脚注1）及文本中的 "(100bar)";
一用小数点符号“”代替符号“，” 删除了MT1、MT2、MT4安装类型中“凸台”两字，与GB/T9094术语一致（见第7章、
图10、表10)；一删除了“摆动角度Z”列，在表内段中叙述（见表7，ISO10762:2015的表7）。
-
本标准由中国机械工业联合会提出。 本标准由全国液压气动标准化技术委员会（SAC/TC3）归口。 本标准起草单位：合肥长源液压股份有限公司、烟台未来自动装备有限责任公司、扬州市江都永坚
有限公司、江阴市洪腾机械有限公司、北京机械工业自动化研究所有限公司。
本标准主要起草人：沈皖华、汪明柱、奚金法、曹常贞、张鸿、赵曼琳。 本标准为首次发布。
IV JB/T13800—2020
液压传动10MPa系列单杆缸的安装尺寸
1范围
本标准规定了10MPa系列单杆液压缸的安装尺寸，以满足常用液压缸的互换性要求。 本标准适用于缸径为40mm～200mm的10MPa系列单杆液压缸。 注：本标准仅提供基本准则，不限制其技术应用，允许制造商在液压缸的设计中灵活使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2348流体传动系统及元件缸径及活塞杆直径 GB/T2350 流体传动系统及元件活塞杆螺纹型式和尺寸系列 GB/T2878.1液压传动连接带米制螺纹和O形圈密封的油口和螺柱端第1部分：油口 GB/T 5277 紧固件螺栓和螺钉通孔 GB/T9094 流体传动系统及元件缸安装尺寸和安装型式代号 GB/T 17446 流体传动系统及元件词汇 JB/T10205 液压缸 ISO 1179-1 用于液压传动和一般用途的管接头带ISO228-1螺纹采用弹性密封或金属对金属密
封的油口和螺柱端第1部分：螺纹油口（Connectionsforgeneraluse and fluidpower一Ports and stud ends with ISO 228-1 threads with elastomeric or metal-to-metal sealing—Part 1: Threaded ports) 3术语和定义
GB/T17446界定的术语和定义适用于本文件。
4尺寸
4.1液压缸的安装尺寸应从图1～图13以及对应表1～表13中选择。
工
基准点
图1基本尺寸 JB/T13800—2020
表1 基本尺寸 KK 6g
单位为毫米 Hb max
E max
缸径
MM* 18 22
max 18 18 22 18 28 22 22 28 22 36 28 28 36 28 45 36 36 45 36 56 45 45 56 45 63 45 45 56 45 63 56
M14X1.5 M14X1.5 M16X1.5 M14X1.5 M20×1.5 M16X1.5 M16X1.5 M20X1.5 M16X1.5 M27X2 M20X1.5 M20X1.5 M27X2 M20X1.5 M33X2 M27X2 M27X2 M33X2 M27X2 M42×2 M33X2 M33X2 M42X2 M33X2 M48X2 M33X2 M33×2 M42×2 M33X2 M48X2 M42X2
40
52
5
28 22 28
50
65
5
36 28 36
63
77
3
63
45
36
45
4
80
96
56
45
56
90
105
4
63 45 56
100
115
5
70 56
110
125
-
2 JB/T13800—2020
表1 基本尺寸(续） KK
单位为毫米 Hb max
E max
A max 56 63 56 85 56 56 63 56 85 63 63 85 63 95 63 63 85 63 95 85 85 95 85 112 85 85 95 85 112
缸径
MM*
6g M42X2 M48X2 M42×2 M64X3 M42×2 M42X2 M48X2 M42X2 M64X3 M48X2 M48X2 M64X3 M48X2 M80X3 M48×2 M48×2 M64X3 M48X2 M80X3 M64X3 M64X3 M80X3 M64X3 M100×3 M64X3 M64X3 M80X3 M64X3 M100X3
70
110
125
一
90 56 70
125
140
一
90 70 90
140
160
-
110 70 90
180
160
110 90 110
180
205
125 90 110
225
200
一
140
·见8.2. b对于50mm、63mm、80mm、90mm、100mm五种缸径，前端盖可增加油口凸起高度；对于40mm缸径，前端盖和后端盖都应增加油口凸起高度，
