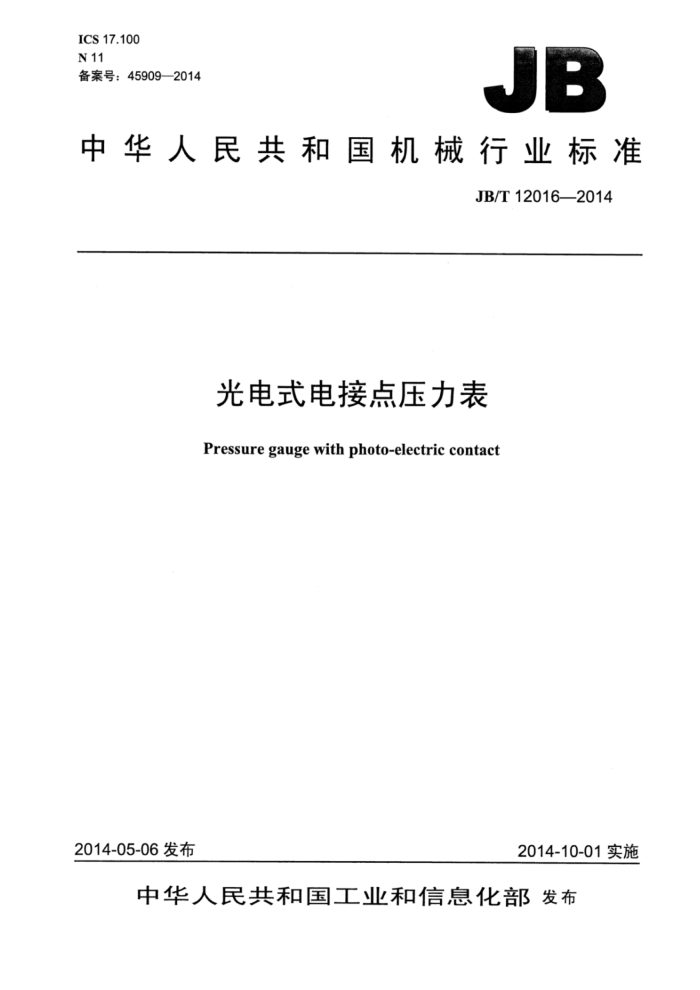

ICS 17.100 N 11 备案号：45909—2014
JB
中华人民共和国机械行业标准
JB/T 12016—2014
光电式电接点压力表
Pressure gauge with photo-electric contact
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中 华 人民共 和 国
机械行业标准光电式电接点压力表 JB/T12016—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·27千字 2015年3月第1版第1次印刷
定价：18.00元
*
书号：15111·12226 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12016—2014
目 次
前言. 1 范围 2规范性引用文件， 3产品分类.. 3.1型式. 3.2仪表的精确度等级 3.3基本参数， 3.4测量范围 3.5电源电压及接点输出容量 4要求
II
4.1 正常工作条件， 4.2 参比工作条件. 4.3 基本要求.. 4.4 设定点偏差 4.5 切换差.. 4.6 温度影响，
-
静压... 4.8 交变压力. 4.9 仪表的设定范围 4.10 绝缘性能. 4.11 电源变化影响. 4.12 电源反向保护.. 4.13 共模于扰. 4.14 外界磁场. 4.15 耐工作环境振动性能 4.16 抗运输环境性能， 4.17 外观 5试验方法. 5.1 试验条件... 5.2 试验仪器和器材 5.3 试验程序.. 5.4检验点.. 5.5 基本要求检验. 5.6 设定点偏差检验 5.7 切换差检验.. 5.8 温度影响试验 5.9 静压试验. 5.10 交变压力试验
4.7
4
T JB/T12016—2014
5.11 电器信号装置的接点通断功能试验 5.12 设定范围检验 5.13 绝缘性能检验， 5.14 电源变化试验. 5.15 电源反向保护试验 5.16 共模干扰试验.. 5.17 外磁场影响试验， 5.18 耐工作环境振动试验 5.19 抗运输环境性能试验， 5.20 外观检查 6检验规则 6.1出厂检验
6
6.2 型式试验， 7标志、包装和贮存 7.1标志 7.2包装... 7.3贮存.. 附录A（规范性附录）试验顺序及项目之间间歇时间附录B（资料性附录）电气信号装置的通断功能
10
II JB/T12016—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本标准负责起草单位：陕西鼓风机（集团）有限公司。 本标准参加起草单位：上海减压器厂有限公司、上海赛途仪器仪表有限公司、宁波隆兴焊割科技股
份有限公司。
本标准主要起草人：金剑华、罗志强、张建达。 本标准为首次发布。
III JB/T12016—2014
光电式电接点压力表
1范围
本标准规定了光电式电接点压力表（以下简称仪表）的产品分类、要求、试验方法、检验规则、标志、包装和贮存。
本标准适用于利用光电接点装置的红外光为媒介，将测量介质的压力转换为控制信号输出的具有压力开关功能的弹簧管机械指针式压力表。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1226一般压力表 GB/T2423.10电工电子产品环境试验 第2部分：试验方法 法试验Fc：振动（正弦） GB/T13384机电产品包装通用技术条件 GB/T17214.3 3工业过程测量和控制装置的工作条件第3部分：机械影响 GB/T25480仪器仪表运输、贮存基本环境条件及试验方法 JB/T5528 ：压力表标度及分划
3产品分类
3
3.1型式 3.1.1仪表按测量类型分为压力表、压力真空表、真空表。 3.1.2 仪表按安装方式分为直接安装压力表、嵌装（盘装）压力表、凸装（墙装）压力表。 3.1.3仪表按环境工作条件分为普通型和耐振型。 3.2仪表的精确度等级
仪表的精确度等级按表1可分为1.0级、1.6级和2.5级。 仪表的公称直径与精确度等级对应关系见表1。
表1
外壳公称直径 mm
精确度等级 1.6; 2.5 1.0; 1.6
100 150
3.3 3基本参数 3.3.1 仪表外壳直径［单位为毫米（mm）】系列：100、150。 3.3.2仪表的标度、标度分划及最小分格值应符合JB/T5528的规定。
1 JB/T12016—2014
3.3.3 嵌装（盘装）压力表及凸装（墙装）压力表主要安装尺寸应符合GB/T1226的规定。 3.3.4仪表的接头连接螺纹为M20×1.5。
注：当对仪表接头连接螺纹有特殊要求时，用户与生产商协商解决。 3.4测量范围
仪表测量范围应符合表2的规定。
表2
单位为兆帕
类型压力表真空表压力真空表
测量范围
0~0.1；0~0.160~0.25；0~0.4；0~0.6；0~1;0~1.6；0~2.5；0~4；0~6;
0~10；0~16;0~250~40；0~60；0~100
0.1~0
0.1~0.06；0.1~0.15；0.1~0.3；0.1~0.5；0.1~0.9；0.1~1.5；0.1~2.4
3.5电源电压及接点输出容量
仪表的电源电压及接点输出容量应符合表3的规定。
表3
接点输出容量最大允许电流
电源电压
额定功率直流
最高工作电压直流
交流 1.5 A
交流 250 V
交流型
交流 120 VA
直流 1A
直流型
24 V =19% 220 v =19% 4要求 4.1正常工作条件 4.1.1 仪表的正常工作环境温度：普通型为-40℃～70℃；耐振型为-25℃～55℃。 4.1.2 仪表正常工作环境相对湿度不大于85%。 4.1.3 仪表正常工作环境振动条件：
30 V
50 VA
普通型：不超过GB/T17214.3中规定的V.H.3级；耐振型：不超过GB/T17214.3中规定的V.H.4级。
4.1.4仪表的压力部分一般使用至压力测量范围的3/4。 4.2 参比工作条件
在下列条件下，仪表的基本误差、回差、轻敲位移、指针偏转平稳性、设定点偏差及切换差应符合本标准的有关规定。
a）环境温度为20℃土5℃； b）仪表处于垂直安装位置； c）负荷均匀变化。
4.3基本要求
仪表的基本误差、回差、轻敲位移及指针偏转平稳性、指示装置及外观应符合GB/T1226的规定。
2 JB/T12016—2014
4.4设定点偏差
仪表设定点的示值（即设定值）与信号切换时的实际负荷值之差，应符合表4的规定。
表 4 设定点偏差的允许值（以量程的百分数计）
精确度等级
1.0 1.6 2.5
±1.0 ±1.6 ±2.5
4.5切换差
在同一设定点上，仪表信号接通与断开（切换时）的实际负荷值之差应不大于示值基本误差限的绝对值。 4.6温度影响
在使用环境温度偏离20℃土5℃时，仪表的基本误差和设定点偏差应不超过式（1）规定的范围：
4±（8+k△t)
（1)
式中： 4一仪表在使用环境温度偏离20℃土5℃时的示值基本误差限，%； —4.4规定的设定点偏差，%； k—温度影响系数，其值为0.04%℃；
一2-，单位为摄氏度（℃)；
At
-4.1规定的环境温度的任意值；当高于25℃时为25℃，低于15℃时为15℃。
t2 tr-
4.7静压
仪表在测量上限的压力（或下限值的负压）下，应能承受4h的静压试验。试验后应符合4.3、4.4、 4.5的规定。 4.8交变压力
仪表应能承受表5规定的交变压力试验。交变负荷试验应在通以最大电流且带有与表3规定功率相应的感应负载情况下进行。试验后应符合4.3、4.4、4.5的规定。
表 5 交变幅度
测量范围 MPa 0.1~0;0~60 100~160
交变频率次/min 60±5 30~60
交变次数 30 000 20 000
（量程的百分比，%）
（20%±5%）～（75%±5%）范围内幅度不小于50%
30%~70%
4.9 仪表的设定范围
仪表的设定范围应不小于测量范围的5%～95%。 4.10 绝缘性能
仪表在环境温度为15℃～35℃，相对湿度为45%～75%的条件下，其电源端子与输出端子之间、
3
