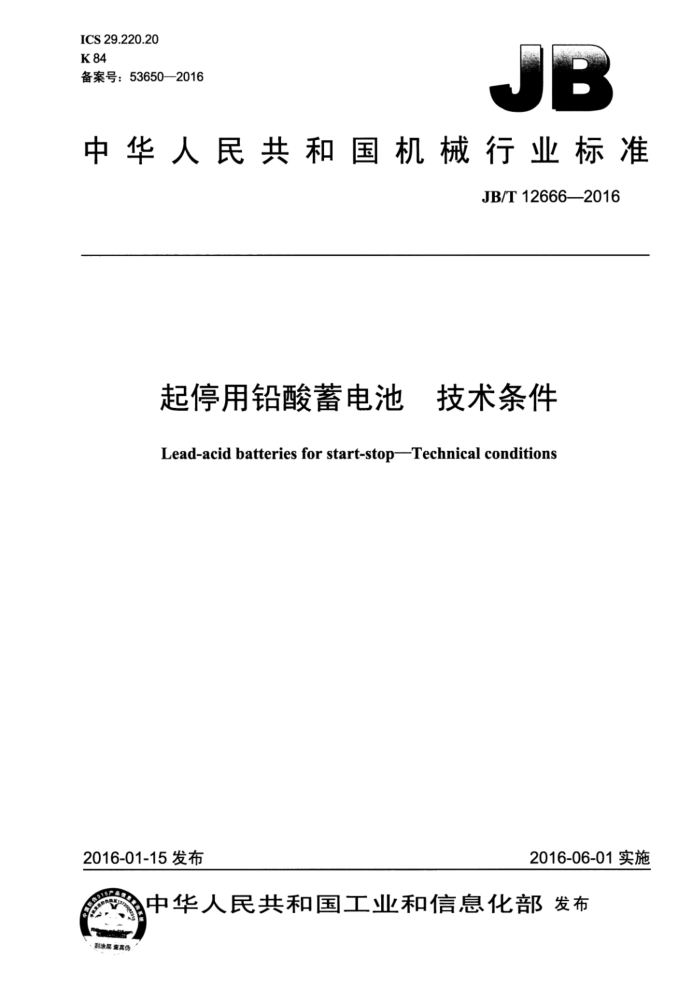

中华人民共和国机械行业标准
JB/T12666—2016
起停用铅酸蓄电池 技术条件
Lead-acid batteries for start-stopTechnical conditions
2016-01-15发布
2016-06-01实施 目 次
前言 1范围.. 2规范性引用文件 3术语和代号..
LI
3.1术语. 3.2代号. 4技术要求
4.1 型号编制、端子尺寸、极性标识 4.2 型号规格、最大外形尺寸和质量 4.3 蓄电池固定系统要求. 4.4 蓄电池电解液、开路电压、 4.5 容量. 4.6 -18℃低温起动能力. 4.7 -29℃低温起动能力.. 4.8 静态充电接受能力 4.9 动态充电接受能力 4.10 荷电保持能力. 4.11 起停循环能力. 4.12 循环放电能力.. 4.13 耐振动性。 4.14 电解液保持能力. 4.15 水损耗 4.16 端子抗扭力. 4.17 安全阀动作， 4.18 紧固强度. 4.19 提手强度.. 4.20 安全能力. 4.21 过放电能力 5试验方法.
6
5.1 测量仪器的精度 5.2 试验前准备， 5.3 试验. 6检验规则 6.1 检验分类.. 6.2抽样规则.. 6.3判定规则..
-:
15 15 18 18 7.2包装. 7.3运输. 7.4贮存附录A（规范性附录） 安全警示标志附录B（规范性附录） 起停蓄电池标志，
.18 18 19 .20 .21
2
图1 排气式蓄电池型号命名示意图图2 阀控式蓄电池型号命名示意图图3 扭矩扳手的旋转方向图4安全阀动作测试系统图图5拧紧方法示意图. 图A.1 安全警示标志I. 图A.2 安全警示标志I尺寸图A.3 安全警示标志I. 图 B.1 起停蓄电池标志
3
.13 14 .15 20 .20 20 .21
表1 东亚系列蓄电池规格、最大外形尺寸和质量表2 欧洲系列蓄电池规格、最大外形尺寸和质量表3 蓄电池规格、最大外形尺寸和质量表4 最小充电电流. 表5 循环单元数表6 全面放电后的电流消耗. 表7 出厂检验周期检验的检验项目及检验样品数量表8 排气式蓄电池型式试验程序、试验项目及样品分列表9阀控式蓄电池型式试验程序、试验项目及样品分列.
.3
6
16 16 17 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国铅酸蓄电池标准化技术委员会（SAC/TC69）归口。 本标准起草单位：安徽理士电源技术有限公司、汤浅蓄电池（顺德）有限公司、超威电源有限公司、
骆驼集团股份有限公司、风帆股份有限公司、天能电池集团、沈阳蓄电池研究所、浙江古越电源有限公司、巨江电源科技有限公司、宁波东海蓄电池有限公司、江苏华富储能新技术股份有限公司、福建亚亨动力科技集团有限公司、山东瑞宇蓄电池有限公司、广东猛狮电源科技股份有限公司、浙江杰斯特电器有限公司、东宾国际（吴江）电池有限公司、江苏富威能源有限公司。
本标准主要起草人：伊晓波、董捷、李冠华、周明明、徐建刚、姚建英、郭志刚、曹苗根、张伟、 钱黎瑾、朱明海、毛道枝、刘毅、陈乐伍、柯贤德、李来潮、韩德猛。
本标准为首次发布。 起停用铅酸蓄电池技术条件
1范围
本标准规定了汽车起停系统用铅酸蓄电池的术语和代号、技术要求、试验方法、检验规则、标志、 包装、运输和贮存。
本标准适用于额定电压为12V，供搭载起停系统汽车的内燃机起动点火以及照明、急速状态提供电力的排气式铅酸蓄电池和阀控式铅酸蓄电池（以下简称蓄电池）。
本标准不适用于用作其他目的和不同结构的蓄电池，例如：铁路内燃机起动用蓄电池。 注：如铁路内燃机起动用蓄电池。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.41电工术语原电池和蓄电池 GB/T5008.2一2013起动用铅酸蓄电池第2部分：产品品种规格和端子尺寸、标记 GB/T8170数值修约规则与极限数值的表示和判定 JB/T2599铅酸蓄电池名称、产品型号编制与命名办法 DIN43539-5-1984蓄电池试验采用栅极板和不流动电解液的免维护密封铅蓄电池（Accumu
lators-TestsSealed lead storage batteries with grid type plates and immobilized electrolyte, maintenance free, test methods)
3术语和代号
3.1术语
GB/T2900.41界定的以及下列术语和定义适用于本文件。 3.1.1
起停用铅酸蓄电池lead-acidbatteries forstart-stop 供搭载起停系统汽车的内燃机起动、点火以及照明、怠速状态提供电力的蓄电池。
3.1.2
起停用排气式铅酸蓄电池 vented lead-acid batteries for start-stop 电池盖上有能析出气体产物的一个或多个排气装置，过滤酸雾的非直排式结构的内部与外部压力不
一致的起停用铅酸蓄电池（简称排气式蓄电池）。 3.1.3
起停用阀控式铅酸蓄电池valveregulated lead-acidbatteries for start-stop 带有排气阀的起停用铅酸蓄电池，在电池内压超出预定值时允许气体逸出（简称阀控式蓄电池）。 注：这种电池或电池组在正常情况下不能添加水或电解液。
3.1.4 3.1.5
循环放电能力cyclicdischargeendurance 在给定的放电深度条件下确定的蓄电池重复充放电的能力，以循环次数表示。
3.1.6
起停循环能力abilityof start-stopcycling 在给定的模拟工作的实验条件下确定的蓄电池重复充放电的能力，以循环次数表示。
3.1.7
排气阀动作operationofvalveventing 在规定的条件下，阀控式蓄电池排气阀开启和关闭的压力范围。
3.1.8
安全能力 safety level 在通常的过充电条件下阀控式蓄电池排气阀装置防止外部火源引燃内部气体的能力。
3.1.9
完全充电fullycharged 蓄电池所有可用的活性物质已经转变为满荷电状态。
3.2代号
Ch 20小时率额定容量，单位为安时（A·h）； Cr.n 额定储备容量，单位为分（min）； Ce- 20小时率实际容量，单位为安时（A·h） Cr,e 实际储备容量，单位为分（min）； I 20小时率放电电流，单位为安（A），数值为C/20； Icc --18℃低温起动电流，单位为安（A），数值见表1～表3； Io 静态充电接受能力的放电电流，单位为安（A)； Ica 静态充电接受能力试验在充电到10min时的电流值，单位为安（A）： Qca 动态充电接受能力试验在充电10s内的充电电量，单位为安秒（A·s）或库（C）（1C=1A·s）。
4技术要求
4.1 型号编制、端子尺寸、极性标识 4.1.1型号编制
蓄电池型号编制应符合JB/T2599的要求。 排气式蓄电池型号命名示意图如图1所示。 6 - QT P □-()
-18℃起动电流Ic数值 20小时率额定容量C数值产品系列（A”为东亚系列/“E”为欧洲系列/U*为美国系列】 排气式起停 例如：6个单体串联的额定容量为75A·h、-18℃起动电流为655A的东亚系列起停用排气式蓄电池的型号命名为6-QTPA-75（655）。
阀控式蓄电池型号命名示意图如图2所示。 6-QTF-□（□)
-18℃起动电流Ic数值 20小时率额定容量C数值阀控式起停串联的单体蓄电池数
图2阀控式蓄电池型号命名示意图
例如：6个单体串联的额定容量为92A·h、-18℃起动电流为850A的起停用阀控式蓄电池的型号命名为6-QTF-92（850）。 4.1.2端子尺寸、极性标识
符合GB/T5008.2—2013中第6章的规定。 4.2 型号规格、最大外形尺寸和质量 4.2.1 排气式蓄电池型号规格、最大外形尺寸和质量
排气式蓄电池型号规格、最大外形尺寸和质量见表1和表2。
表1 东亚系列蓄电池规格、最大外形尺寸和质量
端子 20小时率 额定储
-18℃起动
最大外形尺寸
最大质量
额定容量 备容量 电流Ic A·h min
序号 型号规格
mm
类型
长度L 宽度b 总高度h kg 187
A 300 310 370 610 645 655
6-QTPA-30（300) T1/T2 30 2 6-QTPA-35 (310) T1/T2 35 3 6-QTPA-40（370) T1/T2 40 4 6-QTPA-60 (610) T2
127 129 129 173 173 173
227 227 227 225 225 22.5
11.0 11.5 14.0 20.0 21.0 24.5
1
53 64 100 110 132
197 238 232 260 306
60 64 75
5 6-QTPA-64 （645) T2 6 6-QTPA-75 （655) T2
表2 欧洲系列蓄电池规格、最大外形尺寸和质量 20小时率 额定储备 -18℃起动
最大外形尺寸
最大质量（带液）
序号
额定容量 容量 电流Ic A·h
型号规格
mm
长度L 宽度b 总高度h kg
min 80
A 540
1 6-QTPE-50 (540) 50
16.5
207
175
190
