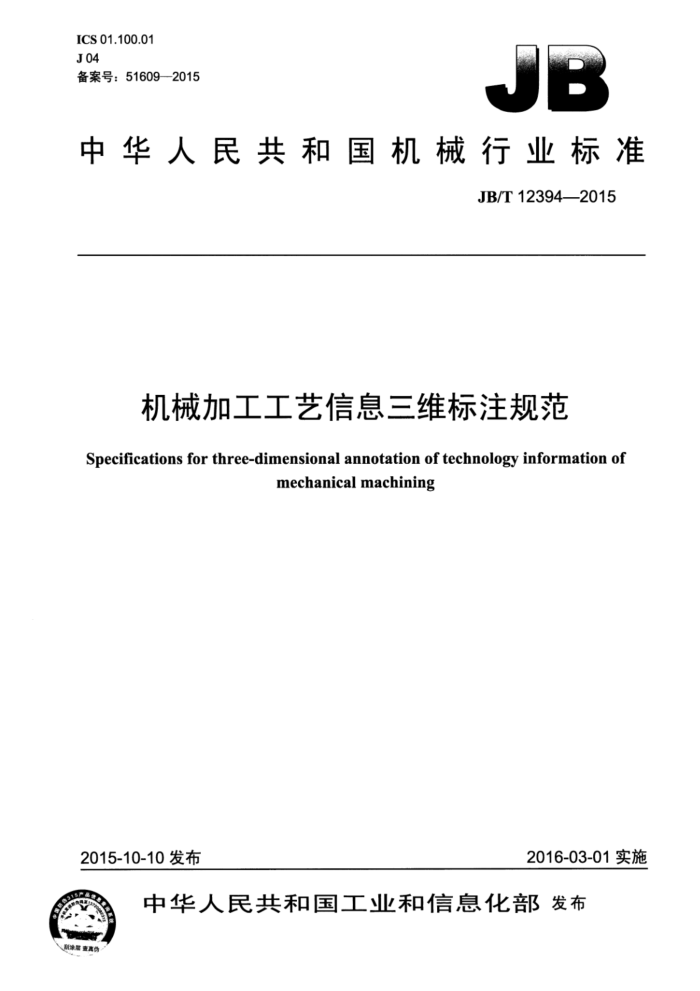

中华人民共和国机械行业标准
JB/T12394—2015
机械加工工艺信息三维标注规范
Specifications for three-dimensional annotation of technology information of
mechanical machining
2016-03-01实施
2015-10-10发布 中华人民共和国
机械行业标准
机械加工工艺信息三维标注规范
JB/T123942015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张?32千字 2016年8月第1版第1次印刷
定价：24.00元
+
书号：15111·13233 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 目 次
前言 1范围 2规范性引用文件 3术语和定义 4基本原则 5工艺信息三维标注内容 6工艺信息框格
工艺信息框格三维标注要求示例
工
8
图1工艺信息框格形成过程. 图2工艺信息框格型式. 图3表面纹理的标注示例. 图4 添加三维标注的指引线，图5 锚点的位置图6 工艺信息框格三维标注初始位置示例. 图7 移动工艺信息框格三维标注位置示例. 图8 移动工艺信息框格三维标注锚点位置示例图9 工艺信息框格与其他信息的离散三维标注. 图10 工艺信息框格与其他信息的三维标注成组示例图11 工艺信息框格与其他信息的三维标注底部中心间距对齐图12 工艺信息框格型式一的工步信息表达。 图13 工艺信息框格型式二的工步信息表达图14 压板信息三维标注示例图15 限定区域标注示例.. 图16 加工面颜色标识示例.. 图17 局部热处理颜色标识示例.. 图18 涂覆油漆颜色标识示例，图19 机械加工工艺信息三维标注示例
.
d
9
.9
10 10 11 .11 11 12
表1 颜色使用规则
.11 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国技术产品文件标准化技术委员会（SAC/TC146）归口。 本标准起草单位：中国电子科技集团公司第三十八研究所、中机生产力促进中心、合肥金麟塑业科
技有限公司。
本标准主要起草人：张红旗、杨东拜、肖承翔、程五四、唐东、胡祥涛、陈兴玉、张祥祥、周红桥、 李广、孙宁、田富君、李明荣。
本标准为首次发布。 机械加工工艺信息三维标注规范
1范围
本标准规定了常用机械加工工艺信息三维标注要求。 本标准适用于在三维CAD模型上表达机械加工工艺信息。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T24734.1技术产品文件数字化产品定义数据通则第1部分：术语和定义 GB/T24734.9技术产品文件数字化产品定义数据通则第9部分：基准的应用 GB/T24734.10技术产品文件数字化产品定义数据通则第10部分：几何公差的应用 GB/T24740技术产品文件机械加工定位、夹紧符号表示法 JB/T12392机械加工工艺参数表示法 JB/T12393机械加工工艺方法图形符号
3术语和定义
GB/T24734.1界定的以及下列术语和定义适用于本文件。
3.1
工艺信息要素technologyinformation element 表示机械加工工艺信息特性和属性的基本单元。
3.2
工艺信息框格technologyinformationframe 通过将某些机械加工工艺信息要素进行有序编码排列来表达工艺信息的模块化方法。
4基本原则
4.1唯一性
应能准确表达机械加工工艺过程中的信息，且无元余信息，不具有歧义性。 4.2一致性
应具备可被正确更新或修改的能力，保证与工艺信息表达意图的一致性。 4.3统一性 5工艺信息三维标注内容
5.1工艺方法标识
常见机械加工工艺方法有车削、刨削、插削、铣削、钻削、磨削、镗削、拉削、铰削、挤压、滚压等。构建工艺方法标识库，对车削、铣削、刨削等常见机械加工工艺方法进行符号化表达。 5.2工艺参数信息
工艺参数包括加工参数和刀具参数，运用工艺参数符号及其数值表达机械加工工艺参数信息。 5.3刀具符号标识
机械加工过程中常用刀具有车刀、麻花钻、铰刀、铣刀、拉刀、插齿刀、滚刀、圆锯等。构建刀具符号库，对机械加工过程中选用的刀具进行符号化表达。 5.4其他信息
除5.1～5.3条内容外，还包括表达特征的数量、设备、工步序列号、切削液类型、夹紧定位等工艺信息。
6工艺信息框格
6.1工艺信息要素
工艺信息要素是元素层的机械加工工艺信息，主要包括加工方法、刀具、切削液、工序信息、设备、 刀具参数、加工参数、定位夹紧、工艺基准等。 6.2工艺信息框格形成过程
将某些工艺信息要素抽象化表达，经有序排列组合形成工艺信息框格，形成过程如图1所示。
刀具符号
切削液表示
（加工方法符号
工步序列号
表达层
工艺信息框格
（加工参数表示
设备型号
刀具参数表示
AN
抽象化
切削液信息
刀具信息
（加工方法信息
工序信息
元素层
工艺信息要素
（加工参数信息）
刀具参数信息
设备信息 6.3工艺信息框格型式 6.3.1工艺信息框格型式
工艺信息框格宜采用以下两种型式，如图2所示。
数量
工艺方法标识
刀具符号标识
切削液类型
非水溶性乳化液
G ap=0.5;
工步序列号等相关内容
[3.2]
C6132 m=200; f=15 %=12°; （可扩展）
Q0-20°
刀具参数加工参数
设备（型号）
a）工艺信息框格型式 4p=0.5; Yo=12°; 非水溶性
C6132
工步序列号
一
n=200;f=15 α0=20 乳化液
切削液类型刀具参数加工参数刀具符号标识工艺方法标识设备（型号）数量
b）工艺信息框格型式二图2工艺信息框格型式
6.3.2工艺信息框格内容 6.3.2.1数量
指工艺信息框格表达加工特征的个数。对于多个特征采用同一加工方法的情况：仅标注一个工艺信息框格，且多个特征都应当与工艺信息框格保持查询关联性，“数量”栏宜用“1×”“2×”等表示特征个数。当数量为1时，“1×”可省略，数量栏框格也将不显示。 6.3.2.2设备（型号） 6.3.2.3工艺方法标识
指机械加工工艺方法的符号化表示。此栏框格内容为机械加工工艺方法符号，从机械加工工艺方法符号库中获取，机械加工工艺方法符号构建应当符合JB/T12393的规定。该项为不可省略项。 6.3.2.4刀具符号标识
指机械加工过程中使用刀具的符号化表示。此栏框格内容为机械加工刀具符号，从刀具符号库中获取。刀具符号标识应当符合JB/T12393的规定。该项为不可省略项。 6.3.2.5加工参数
指机械加工过程中使用的刀具的参数。此栏框格内容为对应的工艺方法相关加工参数及数值，加工参数表示法应符合JB/T12392的规定。该项为不可省略项。 6.3.2.6刀具参数
指机械加工过程中所涉及工艺参数的符号化表示。此栏框格内容为对应的工艺方法和刀具相关的参数及数值，从工艺手册及以往工艺设计经验中获得。刀具参数及单位应当符合JB/T12392的规定。该项为不可省略项。 6.3.2.7切削液类型
指机械加工过程中使用的切削液类型。此栏框格内容为切削液的类型，以文本形式表达，从企业切削液库中获取。切肖削液的类型应当与加工方法相匹配。当未使用切削液时，该项可省略，切削液栏框格也将不显示。 6.3.2.8工步序列号
指一个工序中的不同工步的先后顺序或当前工步在整个工序中的坐标位置。 当表示不同工步的先后顺序时，此栏框格内容为数字，用“①”“②”“③”等表示，且只有在不同
工步中模型特征未发生改变，共用同一模型的情况下，才应当在标注工艺信息框格时添加工步序列号。 当仅有一个工步时，“”可省略，工步序列号栏框格也将不显示。
当表示当前工步在整个工序中的坐标位置时。此栏框格内容为数字，以“（M.N）”表示，M是工序流水号，N是当前工序下的工步流水号。如表达“第3道工序中的第2道工步”信息时，用“（3.2）” 表示。当无须表达工序信息时，此栏可省略。 6.3.3工艺信息框格构建
工艺信息框格构建按JB/T12393的规定执行。
7工艺信息框格三维标注要求
7.1显示要求
工艺信息三维标注应清晰、完整、层次分明，具体要求如下： a）工艺信息三维标注应赋予唯一的标识符与之对应，并能通过标识符识别出对应的三维标注： b）工艺信息三维标注应放置在标注区域标识符的附近，用来指示它应用的模型特征的特定区域。
