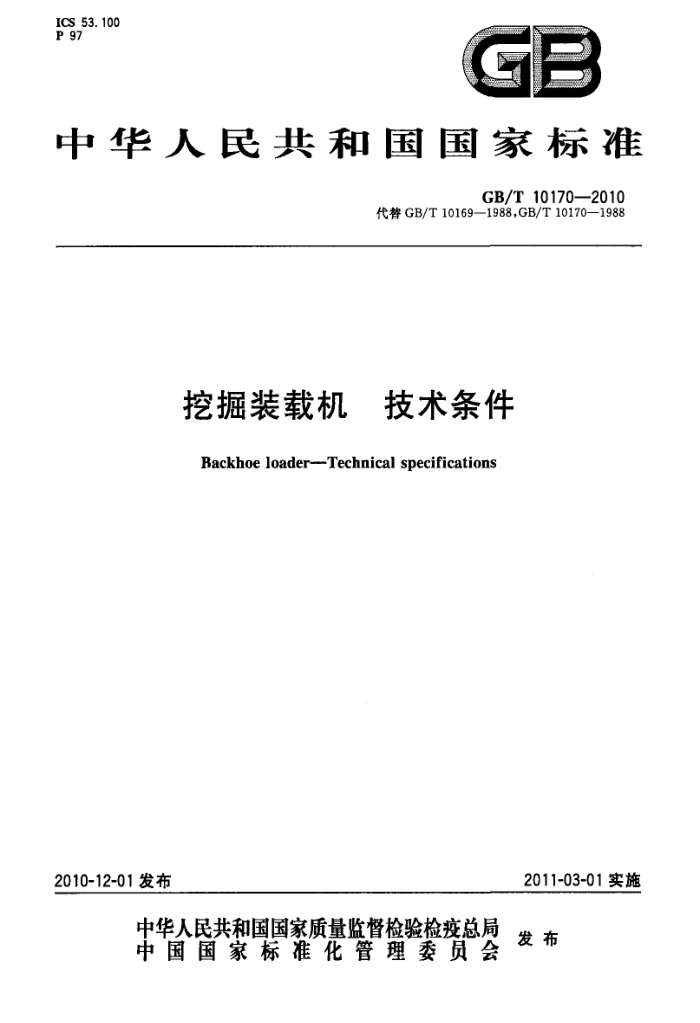

ICS 53.100 P 97
C
中华人民共和国国家标准
GB/T10170—2010
代替GB/T10169—1988，GB/T10170—1988
挖掘装载机 技术条件
Backhoe loader---Technical specifications
2011-03-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准花管理委员会 发布 GB/T10170—2010
前言
本标准是对GB/T10169—1988《挖掘装载机 ，参数》和GB/T10170—1988《挖掘装载机技术条件》的修订。
本标准代替GB/T10169-1988和GB/T10170—1988。 本标准与GB/T10169一1988、GB/T10170—1988相比，主要变化如下：
两项标准合并为一项标准，重新进行了编排调整； -将GB/T10169基本参数表3作为资料性附录移到资料性附录A，并仅列出参数项目名称；一制动性能、司机视野、操纵力、噪声、司机座椅振动等要求改为直接采用相应标准的规定； -原GB/T10170—1988第4章"型式试验”内容列人GB/T13751—2008中；删除了“结构要求”及“质量分等”内容；增加了挖掘装载机的发动机排气污染物排放按GB20891的要求；修改了验收规则及抽样判定的内容。
本标准的附录A是资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会(SAC/TC334)归口。 本标准起草单位：天津工程机械研究院、福田雷沃国际重工股份有限公司、厦门厦工机械股份有限
公司。
本标准主要起草人：段琳、孙长良、李蔚萍。 本标准所代替标准的历次版本发布情况为：
-GB/T10169--1988; GB/T10170—1988。
I GB/T10170—2010
挖掘装载机技术条件
1范围
本标准规定了挖掘装载机的术语和定义、基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于GB/T8498定义的自行的轮胎式挖掘装载机，履带式挖掘装载机可参考使用。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1147.1中小功率内燃机第1部分：通用技术条件 GB/T2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T3766 液压系统通用技术条件（GB/T3766--2001，eqvISO4413：1998） GB/T 7935 液压元件通用技术条件 GB/T8419 土方机械司机座椅振动的试验室评价（GB/T8419—2007，ISO7096：2000，IDT） GB/T 8498 3土方机械基本类型识别、术语和定义（GB/T8498--2008，ISO6165：2006，IDT） GB/T8595土方机械司机的操纵装置（GB/T8595--2008，ISO10968:2004，IDT） GB/T9969 工业产品使用说明书总则 GB/T10168 3土方机械挖掘装载机术语和商业规格（GB/T10168-2008，ISO8812：1999，
IDT)
GB/T10175.1土方机械装载机和挖掘装载机第1部分：额定工作载荷的计算和验证倾翻载荷计算值的测试方法（GB/T10175.1--2008，ISO14397-1：2007，IDT）
GB/T10175.2土方机械装载机和挖掘装载机第2部分：掘起力和最大提升高度提升能力的测试方法(GB/T10175.22008,ISO14397-2：2007，IDT)
GB/T13331 土方机械液压挖掘机起重量（GB/T13331—2005，ISO10567：1992，IDT） GB/T13751 挖掘装载机试验方法 GB/T14039 液压传动油液固体颗粒污染等级代号（GB/T14039—2002，ISO4406：1999，
MOD)
GB/T14781 土方机械轮式机械的转向能力（GB/T14781-1993，eqvISO5010：1992） GB16710.1工程机械噪声限值 GB/T19933.2土方机械司机室环境第2部分空气滤清器的试验（GB/T19933.2一2005，
ISO10263-2:1994,IDT)
GB/T19933.4土方机械 司机室环境第4部分司机室的空调、采暖和（或）换气试验方法 (GB/T19933.4—2005,ISO10263-4;1994,MOD)
GB/T19933.5土方机械司机室环境第5部分风窗玻璃除籍系统的试验方法（GB/T19933.5 2005,ISO10263-5:1994,MOD)
GB20178土方机械安全标志和危险图示通则（GB20178—2006，ISO9244：1995，MOD) GB/T20418土方机械照明、信号和标志灯以及反射器（GB/T20418-2006，ISO12509：1995，
MOD)
1 GB/T10170—2010
GB20891非道路移动机械用柴油机排气污染物排放限值及测量方法（中国I、Ⅱ阶段） GB/T21152土方机械轮胎式机器制动系统的性能要求和试验方法（GB/T21152--2007，
ISO3450:1996,IDT)
GB/T21155土方机械前进和倒退音响报警声响试验方法（GB/T21155一2007，ISO9533： 1989,IDT
GB/T21935 土方机械操纵的舒适区域与可及范围（GB/T21935--2008，ISO6682：1986，IDT） GB/T21938土方机械液压挖掘机和挖掘装载机动臂下降控制装置要求和试验
(GB/T21938—2008,ISO8643:1997,IDT)
GB/T21941土方机械液压挖播机和挖掘装载机的反铲斗和抓斗容量标定（GB/T21941-
2008,ISO74512004,IDT)
GB/T21942 2土方机械装载机和正铲挖掘机的铲斗容量标定（GB/T21942一2008，ISO7546： 1983,MOD)
GB/T22358 土方机械防护与贮存（GB/T22358—2008，ISO6749：1984，IDT） GB/T25602 土方机械机器可用性术语（GB/T25602-2010，ISO89271991，IDT） GB/T25604 土方机械装载机术语和商业规格（GB/T25604一2010，ISO/DIS7131：2007，
MOD)
GB/T25622 土方机械 司机手册内容和格式（GB/T25622—2010，ISO6750：2005，IDT） GB/T25627 工程机械动力换挡变速器 JB/T5943 工程机械 焊接件通用技术条件 JB/T5946 工程机械涂漆通用技术条件 JB/T5947 工程机械包装通用技术条件 JB6030工程机械通用安全技术要求 JB/T8816工程机械驱动桥技术条件 JB/T10902工程机械司机室 ISO5006：2006土方机械司机视野试验方法和性能准则 ISO14401-2：2009土方机械监视镜和后视镜的视野第2部分：性能准则
3术语和定义
GB/T8498、GB/T10168、GB/T25604《土方机械装载机术语和商业规格》和GB/T25602《土方机械机器可用性术语》确立的以及下列术语和定义适用于本标准。 3. 1
额定工作裁荷ratedoperatingcapacity 机器在正常工作条件下由名义载荷确定的计算值，单位为于克（kg）。 [GB/T10175.1—2008,定义3.1]
3. 2
最大提升高度提升能力liftcapacitytomaximumheight 《适用于铲斗》在液压回路工作压力下，利用提升液压缸从地面提升至最大提升高度所能提起的质
量，单位为千克（kg）。铲斗处于最大载荷状态，合力垂直通过GB/T21942规定的铲斗额定容量的质心。
[GB/T10175.2—2008，定义3.6]
3.3
掘起力breakoutforce 距装载机铲斗切削刃前端或曲线形铲斗切削刃（尖角、弧线等）最前点向后100mm，且铲斗切削刃
2 GB/T10170-2010
底部与基准地平面(GRP)平行，距离不超过20mm，由提升液压缸或铲斗液压缸产生的最大向上的垂直力，单位为牛顿(N)。
[GB/T10175.2--2008,定义3.1］
3.4
额定起重量 trated lift capacity 额定倾翻载荷或额定液压起重量两者中的较小者。 [GB/T13331—2005,定义3.11]
4基本参数
4.1挖掘装裁机的基本参数是发动机额定功率、反铲斗额定容量、装载额定工作载荷和工作质量。 4.2挖掘装载机反铲斗额定容量应符合GB/T21941，标称值的变化范围为士5%。 4.3装载额定工作载荷应符合GB/T10175.1的规定。 4.4挖掘装载机主要参数一览表见附录A。 5要求 5.1一般要求 5.1.1挖掘装载机应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。 5.1.2原材料、外购件和协作件应有供应厂家的正式标记及合格证，并经抽样检验合格后方可使用。 5.1.3挖掘装载机应能在环境温度为一15℃～十43℃条件下正常启动和作业。 5.1.4挖掘装载机的结构应考虑提高整机作业效率及更换多种工作装置的可能性。 5.1.5司机手册的编制应符合GB/T9969和GB/T25622《土方机械司机手册内容和格式》的规定，制造商还应依据市场和客户要求增加司机手册中的具体内容。 5.2性能要求 5.2.1挖掘装载机基本参数应符合4.3的规定。 5.2.2挖掘装载机主要性能指标应符合表1的规定。 5.2.3挖掘装载机最大掘起力应大于等于最大提升高度提升能力的2倍。 5.2.4液压系统和液压元件应符合GB/T3766和GB/T7935的规定，液压油最大温升和最高温度应处于挖掘装载机正常工作允许范围内。 5.2.5发动机应符合GB/T1147.1的规定。 5.2.6动力换挡变速器应符合GB/T25627《工程机械动力换挡变速器》的规定。 5.2.7燃油箱、液压油箱的设计应使其油位标记易被观察。 5.2.8驱动桥应符合JB/T8816的规定并且离地间隙不小于420mm。 5.2.9为确保连接维修保养用的照明装置，挖掘装载机应装有电源插座并便于接近，插座应能防止错误连接。
表1挖掘装载机主要性能要求
性能要求
目
序号 1 反铲起重量
项
应符合GB/T13331的规定 ≥25% 应符合GB/T21152的规定应符合GB/T8595的规定应符合GB/T14781的规定 ≤10 Λ10
最大爬坡能力（单桥）制动性能操纵装置转向能力动臂液压缸沉降量/ (mm/10 min)
2 3 4 5
反铲装置装裁装置
6
3
