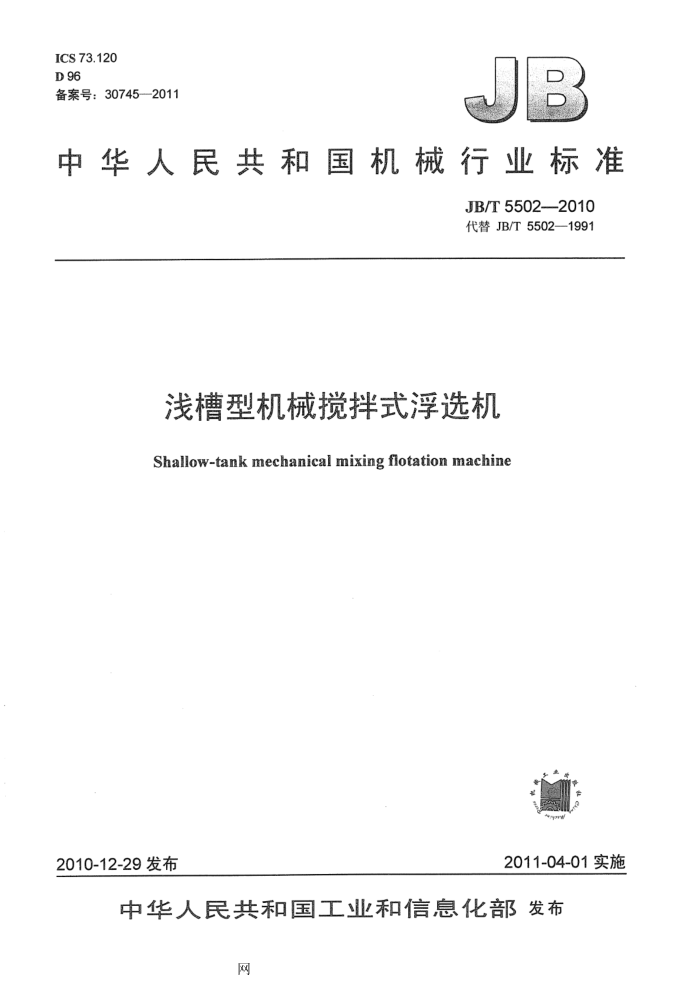

ICS 73.120 D 96 备案号：30745—2011
JB
中华人民共和国机械行业标准
JB/T5502—2010 代替JB/T5502—1991
浅槽型机械搅拌式浮选机
Shallow-tank mechanical mixing flotation machine
2011-04-01实施
2010-12-29发布
中华人民共和国工业和信息化部发布
网 JB/T5502-2010
目
次
前言. 1范围 2规范性引用文件 3产品分类 3.1型式， 3.2型号... 3.3基本参数
II
技术要求.…
4 5
试验方法. 6 检验规则... 6.1 检验分类.. 6.2出厂检验.. 6.3型式检验. 7标志、标签和使用说明书 8.包装、运输和贮存，附录A（资料性附录）吸气量的测定（排水集气法）
网 JB/T55022010
浅槽型机械搅拌式浮选机
1范围
本标准规定了浅槽型机械搅拌式浮选机的产品分类、技术要求、试验方法、检验规则、标志、标签，使用说明书、包装、运输和贮存。
本标准适用于浅槽型机械搅拌式浮选机（以下简称浮选机）。该机主要用于有色金属、黑色金属和非金属矿物的粗选和扫选作业。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件。其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T191--2008，ISO780：1997，MOD） GB/T1720—1979漆膜附着力测定法 GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法（GB/T
3768-1996eqvISO3746:1995)
GB/T6388 运输包装收发货标志 GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的
检验（ISO1940-1：2003，IDT)
GB/T9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 JB/T1604 矿山机械产品型号编制方法 JB/T5000.12 2重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 MT962煤矿带式输送机滚筒用橡胶包覆层技术条件
3产品分类 3.1型式
浮选机是由电动机经传动装置驱动主轴，叶轮搅拌矿浆形成负压吸入空气，刮泡机构独立驱动的设备。分为单边刮泡和双边刮泡两种型式，单边刮泡分左、右两种安装型式。
注：面对泡沫刮板，矿浆从左给入者为左式，反之为右式。 3.2型号
浮选机的型号表示方法应符合JB/T1604的规定。型号表示方法如下： XJQ-
单槽有效容积，单位为立方米（m3）浅槽型机械搅拌式浮选机
1
网 JB/T5502—2010
b）槽体、给矿槽、中间槽、尾矿槽之间连接应紧密贴合。两槽体对接间隙不应大于3mm。 4.9浮选机叶轮体应运转灵活、平稳。 4.10浮选机所有润滑油路应畅通，不应渗漏油。 4.11各轴承部位温升不应超过30℃，最高温度不应超过70℃。 4.12浮选机工作时的噪声不应大于85dB（A）。 4.13裸露的运动部件应有安全防护措施。 4.14浮选机外露非加工金属表面应涂两层底漆（包括保养底漆）和两层面漆。涂漆应均匀，不得有脱漆、剥落、流痕和裂纹等缺陷。漆膜总厚度不应小于.74m，漆膜附着力不应低于GB/T1720一1979中的2级，涂漆颜色应符合JB/T5000.12的要求。 4.15浮选机成套供货范围应包括：
a）全套机械部分； b）电动机。
5试验方法 5.1 吸气量应在液面与溢流堰水平时用排水集气法测量，参见附录A。 5.2 按MT962的要求检验4.4。 5.3静平衡试验应按GB/T9239.12006的规定进行。 5.4焊缝外观质量目测检验渗漏应在涂漆前采用透油法检验。 5.5浮选机总装后进行不少于2h的空运转试验，检验叶轮运转的平稳性，并用点温计检测轴承部位的温升和最高温度。 5.6噪声应按GB/T3768的规定检验 5.7漆膜外观质量目测检验，漆膜厚度用电磁式膜厚计测量，漆膜附着力按GB/T1720中规定的方法检验。 6检验规则 6.1检验分类
浮选机的检验分为出厂检验和型式检验， 6.2出厂检验 6.2.1每台浮选机须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2出厂检验下列项目：
a）浮选机结构要求的完整性、正确性； b）4.6、4.9~4.11、4.13和4.14。
6.3型式检验 6.3.1有下列情况之一时，浮选机应进行型式检验：
a）新产品或老产品转厂生产时； b）正式生产后，产品结构、工艺或材料有较大改动，可能影响产品性能时； c）产品停产一年以上恢复生产时； d）正常生产的产品，每三年进行一次型式检验； e）出厂检验的结果与上次型式检验有较大差异时： f）国家质量监督检验机构提出型式检验要求时。
6.3.2型式检验应符合本标准的全部要求 6.3.3型式检验应从出厂检验合格的产品中抽取一台进行。如检验不合格应加倍抽检，若仍不合格则
3
网 JB/T5502—2010
判定型式检验不合格。 7标志、标签和使用说明书 7.1每台浮选机均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称及地址； b）产品名称及型号； c）主要技术参数； d）产品执行的标准号； e）产品出厂编号； f）生产日期。
7.2浮选机的使用说明书应符合GB/T9969的规定。 7.3浮选机的包装标志应符合GB/T191和GB/T6388的规定。其内容包括：
a）收货站及收货单位名称； b）发货站及发货单位名称； c）合同号、产品名称与型号： d）毛重、净重、箱号及外形尺寸： e）起吊作业标志和储运图示标志。
8包装、运输和购存 8.1浮选机的包装应符合GB/T13384和JB/T5000.13的规定，并应符合陆路或水路运输要求。 8.2浮选机的包装分为封闭包装、裸装和捆装等。箱装时零、部件在箱内应固定牢固。 8.3浮选机应随机附带下列技术文件：
a）产品质量合格证明文件； b）产品使用说明书； c）装箱清单及成套发货明细表； d）产品安装图； e）随机备件和附件清单。
8.4浮选机的槽壁在运输时应有防止挤坏的安全措施。 8.5 浮选机外露加工表面应进行防腐处理，并用油纸或塑料薄膜包扎，其防腐期不应少于一年。 8.6 浮选机的贮存应符合下列要求：
a）浮选机应在不低于-5℃的库房或棚下贮存； b）库房或棚下应通风，防雨、雪和日光直射： c）裸装件和捆装件应单放，不允许码放。
8.7浮选机每购存一年，应进行一次养护。
网 JB/T55022010
附录A （资料性附录）
吸气量的测定（排水集气法）
A.1将浮选槽液面划分成24个测量点，测点分布位置如图A.1所示。
C
o/
alv
口
alv
3C3C3
alu
0
业
图A.1
A.2将量筒灌满清水，垂直倒置于浮选槽液面上，如图A.2所示，用排水集气法测定量筒中排除定量清水所需时间，每个测点均应测定三次。
0
-
量筒；2- 浮选液面。
图 A.2
A.3将所得数据换算成吸气量值。
9=0.6≤
Ft
式中： 9一测点吸气量，单位为立方米每分钟（m/min）；
