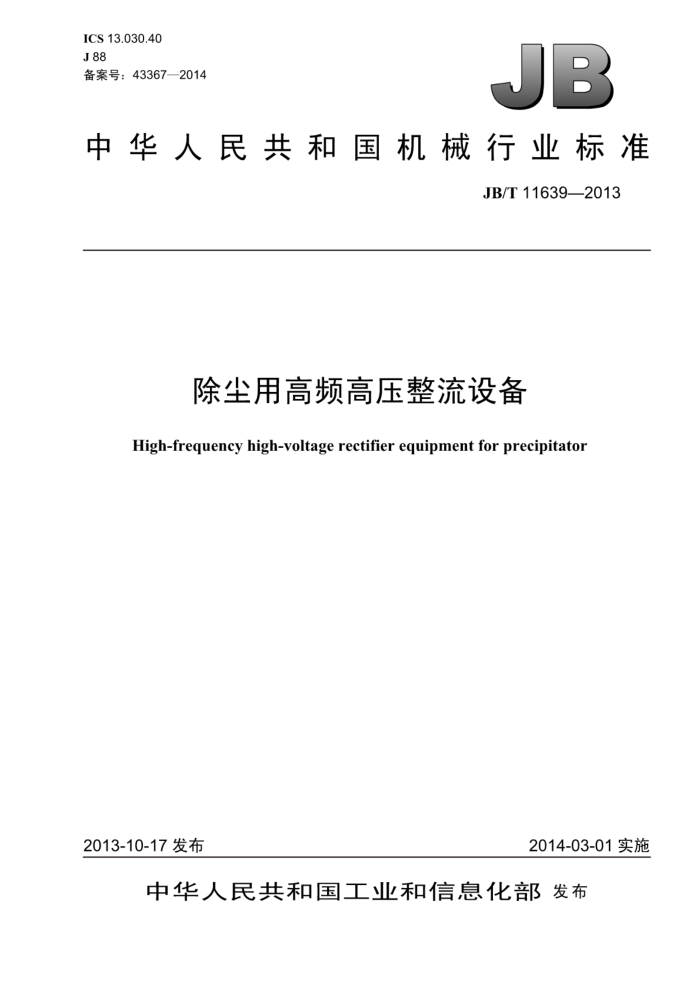

ICS13.030.40 J88 备案号：43367—2014
JB
中华人民共和国机械行业标准
JB/T11639—2013
除尘用高频高压整流设备
High-frequency high-voltage rectifier equipment for precipitator
2014-03-01实施
2013-10-17发布
中华人民共和国工业和信息化部发布 JB/T11639—2013
目 次
前言 1 范围.
C
规范性引用文件. 3 术语和定义
产品型号及基本参数要求
+
5 6 试验方法 7
检验规则 8标志、使用说明书. 9包装、运输和贮存、随机资料图1 设备功率因数、设备总效率测量的接线图，表1试验电压表2设备各部分的温升表3绝缘电阻表电压等级表4高频高压整流设备检验项目
-1
................
......................
.10 .11
3
10 JB/T11639—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：福建龙净环保股份有限公司、南京国电环保设备有限公司、浙江佳环电子有限公
司、浙江菲达环保科技股份有限公司、金华大维电子科技有限公司、龙岩空气污染治理技术研究中心。
本标准主要起草人：陈颖、郭俊、卢刚、毛春华、曹为民、蒋庆龙、章涵、遇彬、陈严勇、施晓东、 张红飙。
本标准为首次发布。
II JB/T11639—2013
除尘用高频高压整流设备
1范围
本标准规定了除尘用高频高压整流设备的术语和定义、产品型号、基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存、随机资料。
本标准适用于除尘用三相整流全桥串联谐振高频高压整流设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T507绝缘油击穿电压测定法 GB/T2900.33—2004电工术语电力电子技术 GB/T3797电气控制设备 GB/T3859.1—1993半导体变流器基本要求的规定 GB/T3859.2—1993半导体变流器应用导则 GB4208外壳防护等级（IP代码） GB/T6388运输包装收发货标志 GB/T7595—2008运行中变压器油质量 GB/T9969工业产品使用说明书总则 GB/T13384机电产品包装通用技术条件
3术语和定义
GB/T2900.33界定的以及下列术语和定义适用于本文件。
3.1
除尘用高频高压整流设备high-frequencyhigh-voltage rectifier equipment forprecipitator 为除尘、除雾、除焦油、脱水和其他用途提供高频高压直流电的整流设备。 闪络flashover 在阳极和阴极之间施加高压直流电引起的气体击穿现象。
3.2
3.3
模拟电场 simulated electric field 由阳极系统和阴极系统组成的不带烟气的试验电场。
4产品型号及基本参数
4.1产品型号
型号符合电力电子学专业有关型号编制的规定。
I JB/T11639—2013
4.2基本参数 4.2.1额定直流输出电压等级
高频高压整流设备的额定直流输出电压（平均值）应在下列数值中选取，单位为千伏（kV）：40， 50，60，66，72，80，90，100，120。客户如有特殊要求时，应在技术协议中体现 4.2.2额定直流输出电流等级
高频高压整流设备的额定直流输出电流（平均值）应在下列数值中选取，单位为安（A）：0.1，0.2 0.3，0.4，0.5，0.6，0.7，0.8，1.0，1.2，1.4，1.6，1.8，2.0，2.2，2.4。客户如有特殊要求时，应在技术协议中体现。
5要求
5.1使用环境与安全要求 5.1.1海拔不超过1000m，若海拔高于1000m时，应符合GB/T3859.2一1993中附录B的规定。 5.1.2环境温度为不高于40℃，不低于变压器油所规定的凝点。 5.1.3空气最大相对湿度为90%（在相对于空气温度20℃土5℃时）。 5.1.4 无剧烈振动和冲击，垂直倾斜度不超过5% 5.1.5运行地点无导电爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸汽。 5.1.6 三相输入交流电源条件应符合GB/T3859.1一1993中5.2的规定。 5.1.77 如果要求高频高压整流设备在特殊工作条件使用，应在技术协议中体现。 5.2技术要求 5.2.1拓扑结构
采用三相整流全桥串联谐振拓扑结构。 5.2.2逆变器谐振频率
逆变器谐振频率≥20kHz 5.2.3负载等级
负载等级为“I级（100%额定输出电流，连续）。 5.2.4设备功率因数与设备总效率
设备功率因数≥0.9；设备总效率≥90%。 5.2.5高频高压整流设备的电气绝缘强度 5.2.5.1变压器油应符合GB/T7595一2008的规定，击穿电压不小于40kV/2.5mm。 5.2.5.2各带电电路与地（机壳）之间的绝缘电阻，不小于1MQ2/kV。绝缘电阻数据仅供绝缘试验前后作为辅助性判别。 5.2.5.3各带电电路（高频变压器高压回路除外）应承受对机壳和其他任何电路的绝缘试验，这些电路与所试的电路彼此是独立的。试验电压按所试电路的UM值依据表1确定的试验电压。耐压试验历时 1min，应无绝缘击穿、闪络或异常响声。
2 JB/T11639—2013
表1试验电压
单位为伏
Um//2 UM/ /2≤60 60 试验电压（方均根值）
500 1 000 1500 2.000
注：UM是任意一对端子之间预期的最高峰值电压，如果对地电压高于两端子之间的电压，则使用较高的UM值。 5.2.5.4高频变压器高压回路的电气绝缘强度应符合5.2.5.4.1或5.2.5.4.2的规定。 5.2.5.4.1高频变压器二次直流输出电压为额定输出的120%，历时1min，应无绝缘击穿、闪络或异常响声。 5.2.5.4.2高频变压器的高压回路（高压绕组、高压瓷套管）对低压绕组、铁心及外壳应能承受试验电压为输出电压的1.5倍、历时1min的耐压试验，应无绝缘击穿、闪络或异常响声。 5.2.6设备各部分的温升
设备在额定直流输出电流、直流输出电压为90%～100%的额定值的条件下运行，温升不超过表2 所列值。
表2设备各部分的温升
器件或部件线圈绕组高频高压变压器上层油面
极限温升K
测量方法电阻法、 红外测温 别的可相应改变温度计法
备注
线圈绕组为A级绝缘，其他级
65
40
极限温升以硅整流组件为准
主电路半导体器件导线螺钉固定处 45（裸铜）：55（有锡镀层）：70（有银镀层）
外壳温升和结温由产品技术条件或分类标准规定
红外测温温度计法、 红外测温法或热偶法
185（表面）
电阻元件浪涌吸收器绝缘导线
25（距外表30mm处的空气） 25（距外表30mm处的空气）
45
5.2.7设备控制功能 5.2.7.1设备应能在额定直流输出电流和90%~100%的额定直流输出电压的情况下稳定运行。直流输出电流调节范围：0%～100%额定值。直流输出电压调节范围：0%~~100%最大输出电压值或起晕电压～100%最大输出电压值。 5.2.7.2在不低于额定电压60%的前提下，设备允许在150次/min闪络状态下运行，考核时间为15min，设备不应发生任何故障。 5.2.7.3设备运行参数至少包括一次电流、直流母线电压、二次电压、二次电流。设备在额定直流输出电流、直流输出电压为90%～100%的额定值的条件下运行，运行参数显示误差不大于5%，温度显示误差应不大于2℃。若有柜面表计，其示值误差应不大于5%。 5.2.7.4设备瞬时开路不应造成故障。
3 JB/T11639—2013
5.2.7.5设备运行中，如出现下列故障，设备应能自动停机跳闸报警并显示故障类型。
负载短路故障：
一
负载开路故障；一高频变压器油温超限；
功率半导体器件故障：一功率半导体器件温度超限。
5.2.8开机和停机的中击
设备应能承受在额定负载条件下，开机和停机的冲击。 5.2.9通信功能
设备能与计算机通信，能接受计算机的各种设定命令，并将设备运行参数、设定参数、故障状态传送到计算机。 5.2.10设备的一般要求
设备柜体的制作应符合GB/T3797的规定。 5.2.11防护等级
设备的柜体防护，应符合GB4208的规定。除尘用高频高压整流设备（风道除外）的防护等级不低于IP55或按用户要求。 5.2.12噪声
设备的噪声应符合GB/T3859.1一1993中5.7.11的规定。
6试验方法
6.1一般检查 6.1.1电器元件检验
检查设备所用的各种半导体器件和电器元件的型号规格均需符合设计要求的规定，并且有合格证。 6.1.2柜体检验
检查设备柜体的加工质量如电器元件安装质量、主电路连接、二次配线标志均应符合GB/T3797 的规定。 6.2绝缘强度试验 6.2.1绝缘电阻测定
此项试验在耐压试验之前进行，用绝缘电阻表（兆欧表）测量受试部位的绝缘电阻，其数值不小于 1MQ/kV。绝缘电阻只做绝缘强度试验参考，不作考核。绝缘电阻表电压等级按表3的规定。 6.2.2 变压器油的耐压试验
应符合GB/T507的规定。
4 JB/T11639—2013
表3绝缘电阻表电压等级
受试部位
绝缘电阻表电压等级V
2.500 1 000 1 000 1 000 1 000 500
高频整流变压器高压回路高频整流变压器低压绕组
逆变主回路控制柜主回路
控制柜控制回路（AC220V回路）控制柜控制回路（其他回路）
6.2.3逆变主回路和控制柜主回路元器件（250V 试验时拆除与柜体接地有关的元器件的接地端，使受试元器件连接在一起（功率半导体器件应单独断开，不做耐压试验），接耐压试验设备，然后将试验设备的电压逐步上升到2000V（方均根值），历时1min再迅速平稳地下降至零，不应有绝缘击穿、闪络或异常响声。 6.2.4控制柜控制回路元器件（UM/V2≤60V）的耐压试验
试验时拆除与柜体接地有关的元器件的接地端，使受试元器件连接在一起，接耐压试验设备，然后将试验设备的电压逐步上升到500V（方均根值），历时1min再迅速平稳地下降至零，不应有绝缘击穿、 闪络或异常响声。 6.2.5控制柜控制回路元器件（125V 试验时拆除与柜体接地有关的元器件的接地端，使受试元器件连接在一起，接耐压试验设备：然后将试验设备的电压逐步上升到1500V（方均根值），历时1min再迅速平稳地下降至零，不应有绝缘击穿、闪络或异常响声。 6.2.6高频变压器低压绕组的耐压试验
对箱壳应进行外施工频交流电压的耐压试验。试验电压为2000V（方均根值），历时1min，应无绝缘击穿、闪络或异常响声。 6.2.7高频变压器高压回路的耐压试验 6.2.7.1高频变压器高压回路的耐压试验应符合6.2.7.1或6.2.7.2的规定。 6.2.7.2高频变压器注油24h且变压器油的耐压试验合格后，适当减轻模拟电场的负载或电阻负载，使得二次直流高压为额定输出的120%，历时1min，应无绝缘击穿、闪络或异常响声。 6.2.7.3用高压直流发生器在高频变压器高压回路（高压绕组、高压瓷套管）与低压绕组、高频电源壳体间加上直流电压（该直流电压应为输出电压的1.5倍），历时1min，应无绝缘击穿、闪络或异常响声。 6.3负载试验及谐振频率的测量
在模拟电场或电阻性负载条件下，其谐振频率≥20kHz，设备应在额定直流输出电流及90%～100% 额定直流输出电压的条件下稳定运行15min。 6.4输出调节范围试验
在模拟电场或电阻性负载条件下，设备的直流输出电流应能够在0%～100%范围内调节，直流输出
