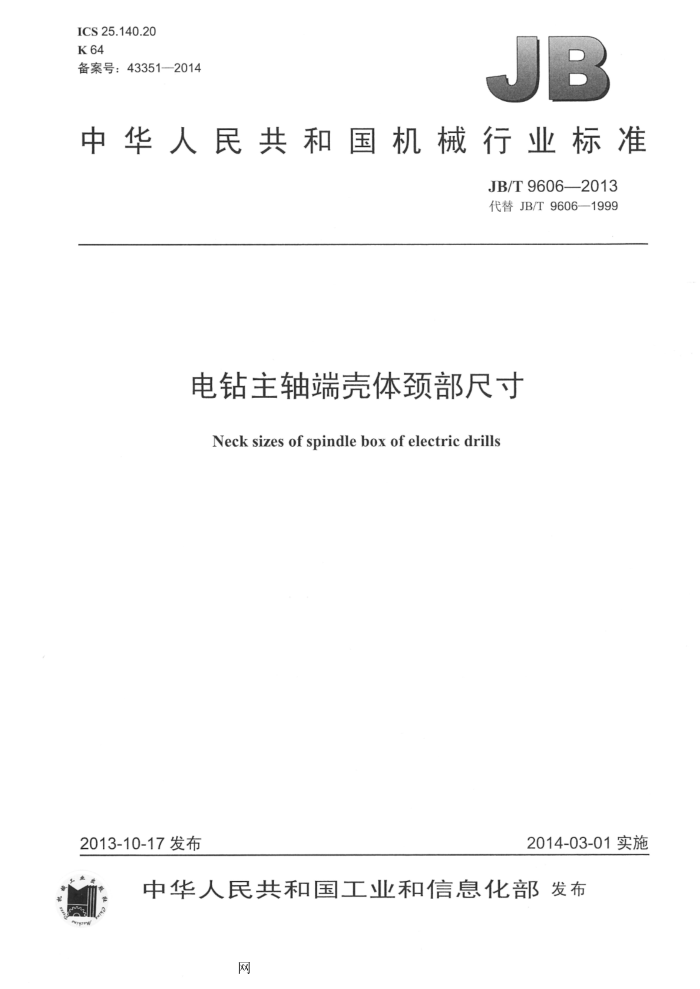

ICS25.140.20 K64 备案号：43351—2014
一
中华人民共和国机械行业标准
JB/T9606—2013 代替JB/T9606—1999
电钻主轴端壳体颈部尺寸
Neck sizes of spindle box of electric drills
2013-10-17发布
2014-03-01实施
中华人民共和国工业和信息化部发布
网 JB/T9606—2013
目 次
前言范围. 2 规范性引用文件颈部的型式
1
1
3
4颈部尺寸图1颈部的型式及尺寸
........
.............
.......
..................:
网 JB/T9606—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9606—1999《电钻主轴端壳体颈部尺寸》，与JB/T9606—1999相比主要技术变化如
下：
修改了本标准适用的范围（见范围）；一修改了直径D和颈部尺寸L的规定（见表1）。
本标准由中国机械工业联合会提出。 本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准起草单位：上海电动工具研究所。 本标准主要起草人：王清瑜、周敏月。 本标准所代替标准的历次版本发布情况为：
ZBK64001—1988; —JB/T9606-—1999。
II
网 JB/T9606——2013
电钻主轴端壳体颈部尺寸
1范围
本标准规定了电钻主轴端壳体的颈部的型式和尺寸。 本标准适用于需使用辅助手柄的电钻、冲击电钻、锤钻以及其他电动工具用卡箍型手柄连接的壳体
颈部尺寸。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差
3 颈部的型式
颈部的型式如图1所示。
A型 D 直径：L 颈部尺寸。
B型
图1至 颈部的型式及尺寸
4 颈部尺寸
颈部尺寸应符合表1的规定。表中直径D的极限偏差不得大于GB/T1804一2000规定的粗糙c级。
表1
单位为毫米
直径D 颈部尺寸L
33
38
48
53
58 ≥25
63
43
≥12
≥20
网 1996
