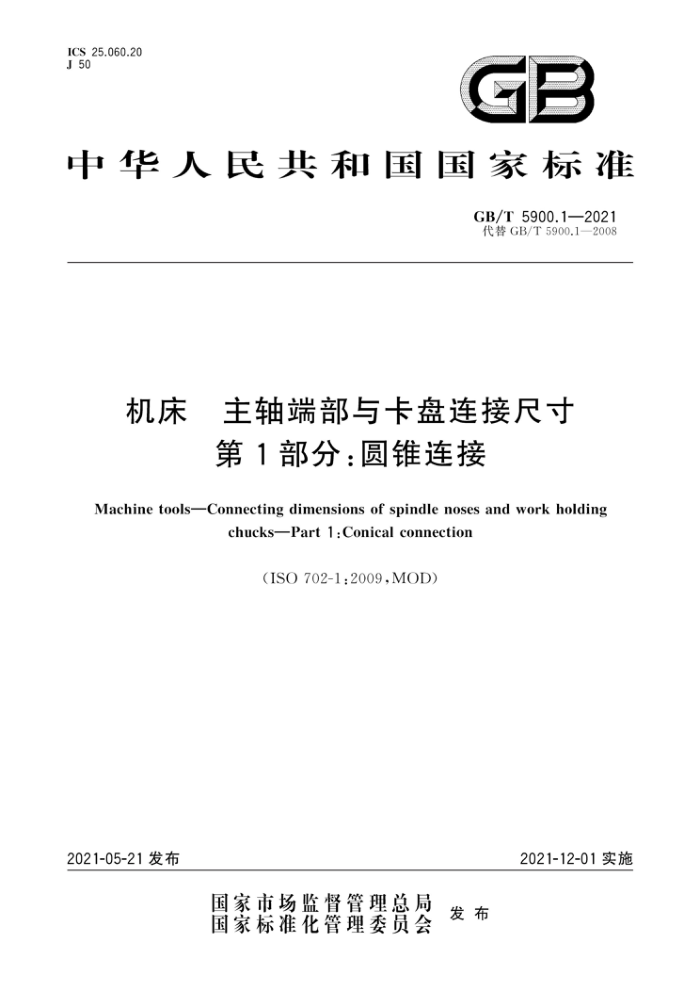

GB/T 5900.1-2021 代替GB/T 5900.1-2008
机床主轴端部与卡盘连接尺寸第1部分∶圆锥连接
Machine tools—Connecting dimensions of spindle noses and work holding chucks—Part 1: Conical connection(ISO702-1:2009,MOD)
2021-05-21发布
2021-12-01实施
前 言
GB/T5900《机床 主轴端部与卡盘连接尺寸》分为以下4个部分∶
——第1部分∶圆锥连接;
——第2部分∶凸轮锁紧型;
——第3部分∶卡口型;
——第4部分∶圆柱连接。
本部分为GB/T5900的第1部分。
本部分按照GB/T 1.1—2009给出的规则起草。
本部分代替GB/T5900.1—2008《机床主轴端部与卡盘连接尺寸第1部分;圆锥连接》。
1 范围
本部分规定了车床主轴能端（A型）与花盘或卡盘相对应连接面间的互换性尺寸。
本部分适用于普通车床、数控车床，其他机床亦可参照使用。
2 互换性
本部分中所有线性尺寸和公差单位均以毫米（mm）表示。
虽然尺寸值和装配螺栓有公、英制区别，但表1和表2中的连接尺寸能够保证公英制卡盘的互换性（表2注中也有说明）。
3 互换性尺寸
3.1 主轴端部
