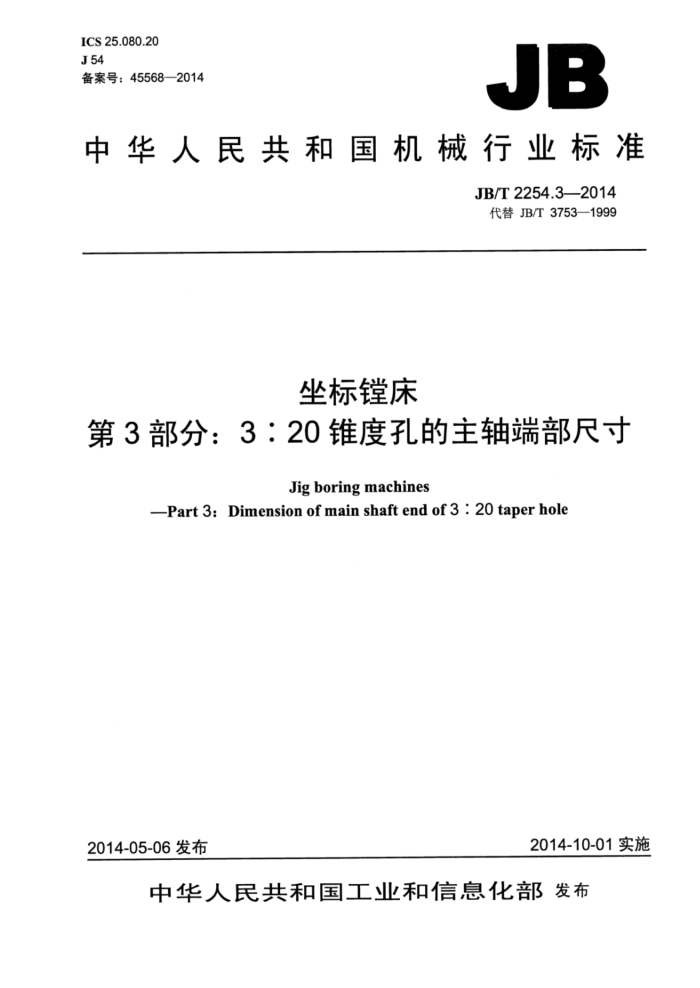

ICS 25.080.20 J54 备案号：45568—2014
JB
中华人民共和国机械行业标准
JB/T2254.3—2014 代替JB/T3753—1999
坐标镗床
第3部分：3：20锥度孔的主轴端部尺寸
Jig boring machines
-Part 3: Dimension of main shaft end of 3 : 20 taper hole
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准坐标镗床
第3部分：3：20锥度孔的主轴端部尺寸
JB/T2254.32014
+
机械工业出版社出版发行北京市百万庄大街22号邮政编码：100037
*
210mm×297mm*0.5印张15千字
2015年6月第1版第1次印刷
定价：12.00元
*
书号：15111·11885 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T2254.3—2014
目 次
I1
前言 1范围 2主轴端部3：20锥度孔
2.1主轴端部结构. 2.2主轴端部I型和IⅡI型槽B的结构型式 2.3主轴端部的标记. 33：20工具锥柄 3.1工具锥柄型式及尺寸. 3.23：20工具锥柄的标记 3..工具锥柄小端型式及尺寸附录A（规范性附录）工具锥柄小端型式及尺寸
图1主轴端部型式图2槽B的结构型式图3工具锥柄型式. 图A.1 工具锥柄小端型式
表1三 主轴端部尺寸表2工具锥柄尺寸. 表A.1工具锥柄小端尺寸 JB/T2254.3—2014
前言
JB/T2254《坐标镗床》分为四个部分：
第1部分：精度检验：第2部分：技术条件：第3部分：3：20锥度孔的主轴端部尺寸；第4部分：型式与参数。
本部分为JB/T2254的第3部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T3753—1999《坐标镗床：3：20锥度孔的主轴端部尺寸》，与JB/T3753—1999相比
主要技术变化如下：
-增加了主轴端部“I型和Ⅱ型”的描述（见3.1；1999年版的2.1）；修改了图1的b）图（见图1，1999年版的图1）；修改了标记示例的编排和内容（见3.4和4.2，1999年版的2.4和3.2）。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：沈机集团昆明机床股份有限公司、沈阳机床（集团）有限责任公司。 本部分主要起草人：孙波、许昆平、杨刚、李军。 本部分所代替标准的历次版本发布情况为：
JB3753—1984; JB/T3753—1999。
I JB/T2254.32014
坐标镗床
第3部分：3：20锥度孔的主轴端部尺寸
1范围
JB/T2254的本部分规定了坐标镗床用3：20锥度连接的主轴端部和工具锥柄的型式和尺寸。 本部分适用于主轴端部采用3：20圆锥连接的坐标镗床。
2主轴端部3：20锥度孔
2.1主轴端部结构
主轴端部分为圆柱（I型）和螺纹（I型）两种结构，其端部的型式和尺寸见图1和表1。 2.2主轴端部I型和Ⅱ型槽B的结构型式
主轴端部I型和IⅡ型槽B的结构型式，可采用直槽或扇形槽，其结构型式见图2。 2.3主轴端部的标记
主轴端部I型和IⅡI型的标记式样：示例1：主轴端部型式I型，锥孔号Z40，标记为Z40。 示例2：主轴端部型式II型，锥孔号Z40，标记为IⅡI-Z40。
(4°17/20")
[4°17/20']
OZ:E 4
0:
D
Hf
Ht
C
BVA
B D2 D1
B
BVA
D2 D
b》螺纹（I型）
a）圆柱（I型》
图1主轴端部型式 JB/T2254.3—2014
表1 主轴端部尺寸
单位为毫米
D1 I型 II型 62 M64X4 34 68 M70×4 44 78 M80X4 54
B
锥孔号 D Z32 32 Z40
D2
c 10 14 18
1
m
不小于 V 10 12 14
H
70 90 120
9 11 13
40 50
0.05
Z50 注：m为定位面D至量规计量面的最大允差。
a）直槽
b）扇形槽
图2槽B的结构型式
33：20工具锥柄
3.1工具锥柄型式及尺寸
3：20工具锥柄型式及尺寸见图3和表2。其中尺寸ds由制造厂自定。
表2 工具锥柄尺寸
单位为毫米
12
锥体号 d dimin Z32 32 50 Z40 40 54 0.002 40 24 42 90 0.65 6 Z50 50 68
d2 d3 d4 32 20 33 70 50 30 51 120
bmin W 10
U
(ima
h
店
I型 Ⅱ型 偏差
13 16 ±0.25 11 12 0.05
9
5
14
25 19
7
13
2 JB/T2254.3-2014
(41720")
0:E A
X4
K
a5
X
LA
d2 di
KK
wA
RO.5
中
RO.5
图3工具锥柄型式
3.23：20工具锥柄的标记
主轴端部I型和ⅡI型工具锥柄的标记式样：示例1：主轴端部型式I型，锥孔号Z40，标记为Z40。 示例2：主轴端部型式IⅡ型，锥孔号Z40，标记为II-Z40。
3.3工具锥柄小端型式及尺寸
具有拉杆装置的主轴结构，与其连接的工具锥柄小端型式及尺寸应按附录A的规定。 JB/T2254.32014
附录A （规范性附录）
工具锥柄小端型式及尺寸
具有拉杆装置的主轴结构，与其连接的工具锥柄小端型式及尺寸，按图A.1和表A.1的规定。
13
CX45
60° 120
图A.1 工具锥柄小端型式表A.1 工具锥柄小端尺寸
单位为毫米
锥柄号 Z32 Z40 Z50
d M12 M14 M16
d7 13 15 17
dg 15 19 20
dg 16 20.5 21.5
L3 28 32 36
4 6 8 8
Q 0.8 1 1
