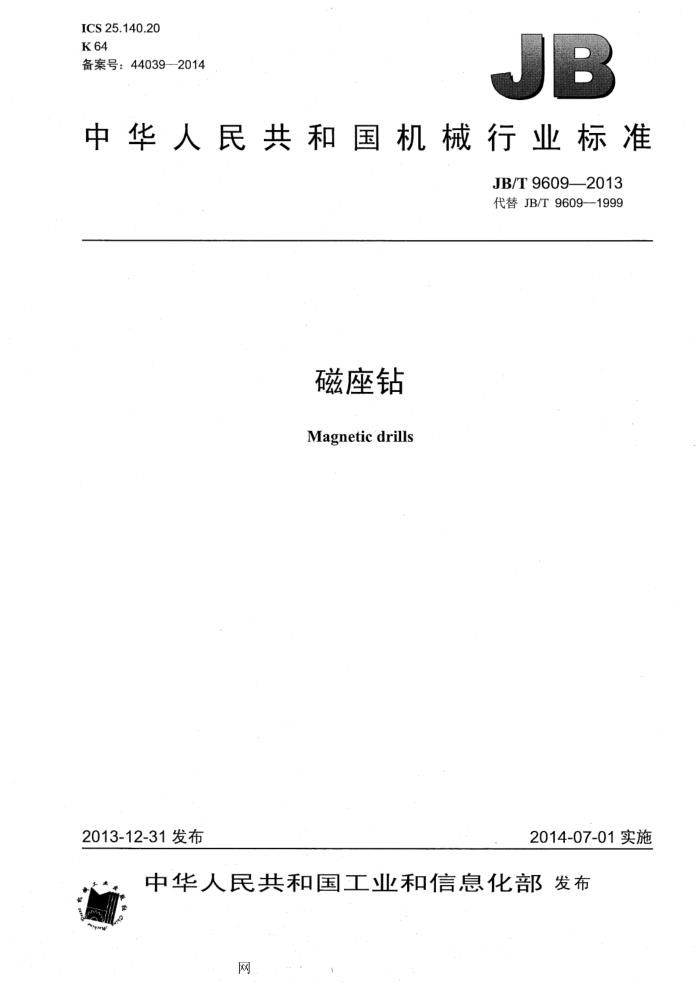

ICS25.140.20 K 64 备案号：44039—2014
中华人民共和国机械行业标准
JB/T96092013 代替JB/T9609--1999
磁座钻
Magnetic drills
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布
网 中华人民共和国
机械行业标准
磁座钻 JB/T96092013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·32千字 2014年11月第1版第1次印刷
*
书号：15111-11220 网址：http: /www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
网 JB/T9609—2013
目 次
前言，范围
规范性引用文件 3·基本参数和型式 4 技术要求. 5 试验方法，
2.
检验规则 7 标志与包装，
6
.......
保修期限和附件表1·基本参数表2 铸件厚度. 表 3 支架厚度表4噪声限值表5连续骚扰电压限值表6连续骚扰功率限值表7 谐波电流限值，表8 温升限值
8.
-:
网 JB/T9609--2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T96091999《磁座钻》，与JB/T9609—1999相比主要技术变化如下：
-将原标准中“无线电和电视干扰电平”修改为“电磁骚扰电平”，“干扰电压”修改为“骚扰电压”，“干扰功率”修改为“骚扰功率”（见4.6.1）；修改了磁座钻适用的范围（见第1章）；增加了38mm和49mm两种规格（见表1）；修改了基本参数的规定（见表1）；增加了额定电压和频率的规定（见4.1.4）；修改了电源插头的规定（见4.2.9）；删除了“断电保护器其保护吸力和保护时间及数值的要求” 增加了有害物质的规定（见4.2.11）；增加了规格38mm~49mm的噪声限值的要求（见表4）；删除“磁座钻外壳开口”的要求；修改了电压波动和闪烁的规定（见4.6.3）；增加温升超过限值后的判定要求（见4.8）；增加了磁座钻作业稳定性要求（见4.11）；增加了磁座钻防止电钻意外起动的要求（见4.12)；修改了安全带总长度的要求（见4.14)；增加了两挡功率的骚扰电压限值（见表5）；增加了两挡功率的骚扰功率限值（见表6)；修改了谐波电流限值（见表7）；删除了“换向火花检查”；增加和修改了铭牌上的项目（见7.1.1）；增加了检查试验的试验电压要求（见6.2）；修改了“保修期限”和“附件”的规定（见第8章）。
本标准由中国机械工业联合会提出。 本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准起草单位：扬州金力电动工具有限公司、上海电动工具研究所。 本标准主要起草人：王樾、陈建秋、沈惠娟、吴文俊。 本标准所代替标准的历次版本发布情况为：
ZBK640171989; JB/T96091999.
II
网 JB/T9609--2013
磁座钻
1范围
本标准规定了磁座钻的基本参数和型式、技术要求、试验方法和检验规则等要求，本标准适用于在一般环境条件下，借助直流电磁铁吸附于金属等能被磁体吸附的材料上，由电钻（包
括电子调速电钻和机械调速电钻）进行旋转切削加工的交直流两用、单相串励、三相工频磁座钻（以下简称磁座钻）。
本标准不适用于永磁吸附的磁座钻。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1002-2008家用和类似用途单相插头插座型式、基本参数和尺寸 GB1003一2008家用和类似用途三相插头插座型式、基本参数和尺寸 GB2099.1一2008家用和类似用途插头插座第1部分：通用要求 GB 3883.6-2012 手持式电动工具的安全第2部分：电钻和冲击电钻的专用要求 GB 4343.1-2009 家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射 GB/T4583—2007 电动工具噪声测量方法工程法 GB/T5013.4--2008 额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆 GB/T 5023.5—2008 额定电压450/750V及以下聚氯乙烯绝缘电缆：第5部分：软电缆（软线） GB/T 9088--2008 电动工具型号编制方法 GB/T11918—2001 工业用插头插座和耦合器第1部分：通用要求 GB13960.1-2008：可移式电动工具的安全第一部分：通用要求 GB 17625.1-2012 电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A） GB: 17625.2—2007 电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供
电系统中产生的电压变化、电压波动和闪烁的限制
GB19212.1--2008E 电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验 GB19212.7--2012电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全第
7部分：安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验
ISO7010：2003/A1：2006图形符号安全颜色和安全标志用于工作地点及公共场所的安全标志 (Graphical symbols-Safety colours and safety signs-Safety signs used in workplaces and public areas)
3基本参数和型式
3.1基本参数
磁座钻的基本参数应符合表1的规定。
网 JB/T96092013
表1．基本参数
电钻
导板架
钻架
规格 钻孔直径
电磁铁吸力
代号 mm 额定输出功率 额定转矩 回转角度 水平位移
最大行程 移动偏差 mm
kN ≥8.5 ≥10.0 ≥11.0 ≥13.5 ≥14.5 ≥15.5
W ≥320 ≥400 ≥450 ≥500 ≥700 ≥900
N·m ≥6 ≥12 ≥16 ≥32 ≥45 ≥75
(°)
mm
mm 1 1.2 1.2 1.5 1.5 1.5
13 13(32) 19 19.(50) 23 23 (60) 32 32(80) 38 38(100) 49 49(130) 注1：规格指电钻钻削抗拉强度为390MPa钢材时所允许使用的麻花钻头最大直径。 注2：表中括号内数值系指用空心钻切削的最大直径。 注3：电子调速电钻是以电子装置调节到给定转速范围的最高值时的基本参数、机械装置调速电钻是低速挡时的基
≥140 ≥160
-
≥60 ≥60 ≥60 ≥60
≥15 ≥180 ≥20
≥260 ≥260 ≥2.60
≥20 ≥20
本参数。 注4：电磁铁吸力值系指在材料为Q235A、厚度25mm面积200mm×300mm、表面粗糙度Ra6.3的标准试验样
板上测得的数值。
3.2型号
磁座钻的型号应符合GB/T9088的规定，其含义如下：
口 口-口
C
T
规格代号（见表1）设计序号设计单位代号磁座钻（品名代号）使用电源类别代号金属切削（大类代号）
4技术要求
4.1 一般要求 4.1.1磁座钻应按经规定程序批准的图样及技术文件制造，并符合本标准的规定。 4.1.2磁座钻应能在下列环境条件下额定运行：
a）海拔不超过1000m； b）最高环境空气温度不超过40℃； c）空气相对湿度不超过90%（25℃）。
4.1.3磁座钻适用的电源条件为：
a）单相串励磁座钻应能在电源电压为实际正弦波形、频率为50Hz的单相交流额定电压下额定
运行； b）交直流两用磁座钻应能在直流及电源电压为实际正弦波、频率为额定值的单相交流额定电压下
额定运行；
2
网 JB/T9609--2013
c）三相工频磁座钻应能在电源电压为实际正弦波形，并为实际对称系统的三相电源、频率为额定
值时运行。
4.1.4．磁座钻的额定电压和频率为：
a）交流额定电压：380V、220V、110V、42V、36V; b）直流额定电压：220V、110V； c）交流额定频率：50Hz。
4.2安全要求 4.2.1：磁座钻的安全要求，除必须满足本标准已作补充和提高的条款外，其余应符合GB13960.1的规定。对于可从磁座钻钻架上拆卸作为手持使用的电钻，应符合GB3883.6一2007的规定。 4.2.2磁座钻的结构在正常使用时，应保证使用者在规定使用期限内的安全，不应发生危险。 4.2.3.磁座钻的钻架： 4.2.3.1金属铸件部分的厚度应不小于表2规定的最小限值。
表2铸件厚度
单位为毫米
用弯曲、加肋或其他方法加强的面以及由尺寸或形状提供所需机械强度的面
金属件
未加强的平面
2.0 2.4 3.2
金属压铸件可锻铸铁件其他金属铸件
1.2 1.5 2.4
4.2.3.2设计缠绕电源线及控制线支架的金属板，其厚度应不小于表3规定的最小值。
表3支架厚度
单位为毫米
金属件无涂层钢板镀锌钢板铝板或黄铜板
度 0.8 0.9 1.2
今
4.2.4磁座钻在电源电压为额定电压时，磁座钻电磁铁的吸力值应不小于表1的规定。 4.2.5磁座钻的安全带穿线孔及配用的安全带，在承受3倍磁座钻质量自由下落4次后，安全带穿线孔及安全带不得断裂或明显的延伸。 4.2.6在承受100N的拉力拉动10次后，磁座钻的导板架不得被拉脱，导板架上、下移动时，不得有阻滞现象和不正常声响。 4.2.7 磁座钻不能因其电子线路中的电子器件、电子单元或任何其他元件失效而产生任何危险。 4.2.8连接磁座钻与电源的软电缆或软线应采用符合或性能不低于GB/T5013.4一2008中60245IEC53 （YZ）或GB/T5023.5—2008中60227IEC53（RVV）规定的软电缆或软线。 4.2.9磁座钻电源插头的型式、基本参数和尺寸应符合GB1002、GB1003或GB/T11918的规定，技术要求应符合GB2099.1的规定。 4.2.10II类结构的磁座钻应采用安全隔离变压器或旋转机组供电，安全隔离变压器应符合GB19212.1 和GB19212.7的规定。 4.2.11磁座钻应限制使用含有铅、汞、镉、六价铬、多溴二苯醚（PBDE）和多溴联苯（PBB）等的有害物质的材料；用于绝缘浸渍处理的绝缘漆不能含有苯、甲苯、二甲苯、溶剂油等有毒有害、易燃易
3
网 JB/T9609—2013
爆的有机溶剂。 4.3外观质量 4.3.11 磁座钻的金属外壳应无明显缺损，表面涂层应均匀，无起层和剥落等缺陷。 4.3.2磁座钻塑料外壳应光滑，色泽均匀，不得有气泡、裂痕、明显的糊斑及冷隔等缺陷。 4.3.3磁座钻的铭牌应牢固而无卷曲地置于壳体上，标志内容应齐全、清晰。 4.4装配质量 4.4.1磁座钻钻架在回转、水平位移时，应运动灵活，不得有阻滞现象和不正常声响。 4.4.2对有回转装置的磁座钻在锁紧时，钻架承受3次100N的拉力后，钻架和电磁铁装置之间的偏移应不大于1mm。 4.4.3磁座钻导板架上、下移动应无阻滞现象，并有一定的自锁能力，承受2倍电钻质量，运行1min 后，导板架自行下滑应不大于2mm。 4.4.4磁座钻的导板架，在规定的最大行程内，其移动偏差应不大于表1的规定。 4.5噪声
在与一个以包围磁座钻的规定的立方体为基准箱的距离立方体中心为1m的测量表面处，测得的磁座钻电钻空载噪声声压级（A计权）的平均值应不大于表4规定的限值，其声功率级（A计权）应不大于表4括号内规定的限值。
表4噪声限值
规格 mm 噪声限值 dB (A)
13
19
23
32
38
49
86 (99)
90 （103)
92(105)
4.6电磁兼容性 4.6.1电磁骚扰电平 4.6.1.1频率范围为0.15MHz～30MHz内测得的在相线或中性线对地的连续骚扰电压的准峰值电平值应不超过表5规定的限值。
表5连续骚扰电压限值
电动机额定功率≤700W 700W<电动机额定功率≤1000W 电动机额定功率>1000W
频率范围 MHz
dB (μV) 准峰值
dB (μV) 准峰值
dB (μV) 准峰值
随频率的对数线性减小
0.15~0.35 0.35~5 5~30
66~59 59 64
70~63 63 68
76~69 69 74
4.6.1.2频率范围为30MHz～300MHz内测得的由电源线辐射、吸收钳所吸收的连续骚扰功率的准峰值电平值应不超过表6规定的限值。 4
