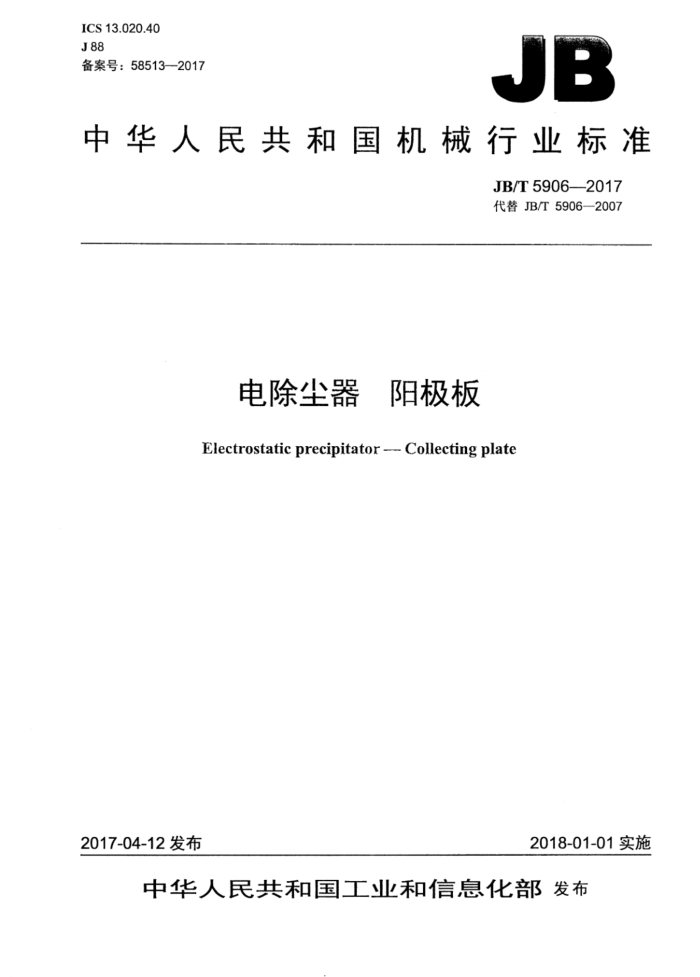

电除尘器 阳极板 Electrostatic precipitator --- Collecting plate
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 JB/T5906—2017
目 次
前言 1 范围 2 规范性引用文件 3 结构型式 3.1干式电除尘器阳极板， 3.2湿式电除尘器阳极板.
-
3.3其他型式阳极板. 4要求， 4.1金属阳极板 4.2 导电非金属阳极板 4.3 柔性阳极板 5检验方法 6检验规则... 7标志、包装 7.1标志 7.2 包装.
图1 干式电除尘器阳极板截面形状图2 湿式电除尘器阳极板截面形状图3金属阳极板的尺寸极限偏差图4金属阳极板的形状公差..
表1金属阳极板尺寸极限偏差与形状公差表2检验方法和检测工具 JB/T5906-2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5906—2007《电除尘器阳极板》，与JB/T5906—2007相比主要技术变化如下：
电除尘器阳极板适用宽度由不大于750mm调整为不大于8.50mm（见第1章，2007年版的第 1章); 增加了湿式电除尘器阳极板的推荐板型（见3.2）；增加了金属阳极板的厚度要求（见4.1)；增加了导电非金属阳极板的技术要求（见4.2）一增加了柔性阳极板的技术要求（见4.3）。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：上海电气斯必克工程技术有限公司、苏州中环工业净化设备有限公司、浙江菲
一
达环保科技股份有限公司、安徽德源环境科技有限公司、西安热工研究院有限公司、上海冶金矿山机械厂。
本标准主要起草人：朱萍、王凤根、林杏根、徐小峰、解标、张超。 本标准所代替标准的历次版本发布情况为：
JB/T5906—1991、JB/T5906—1997JB/T5906—2007。
I JB/T5906—2017
电除尘器 阳极板
1范围
本标准规定了电除尘器阳极板的结构型式、要求、检验方法、检验规则、标志和包装。 本标准适用于宽度不大于850mm，长度不大于16000mm的电除尘器阳极板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T3177 产品几何技术规范（GPS）光滑工件尺寸的检验 GB/T4879 防锈包装 JB/T5908 电除尘器主要件抽样检验及包装运输贮存规范 JB/T5911 电除尘器焊接件技术要求
3结构型式
3.1干式电除尘器阳极板
干式电除尘器阳极板的基本结构型式按截面形状分为C型、W型、Z型三类，如图1所示。
C
a) C型
b)W型
c)Z型
图1干式电除尘器阳极板截面形状
3.2湿式电除尘器阳极板
湿式电除尘器阳极板按材料分为金属阳极板、导电非金属阳极板和柔性阳极板三大类；按截面形式分为C型金属阳极板、818型金属阳极板、六边蜂窝型导电非金属阳极板、方形柔性阳极板四大类如图2所示。
1 JB/T5906—2017
门
D
a)C型金属阳极板
b)818型金属阳极板
c)六边蜂窝型导电非金属阳极板
d)方形柔性阳极板
图2湿式电除尘器阳极板截面形状
3.3其他型式阳极板
在不影响电除尘器运行性能的条件下，允许采用其他结构型式的阳极板。
4要求
4.1金属阳极板 4.1.1金属阳极板材料的力学性能和化学成分应符合供需双方技术协议（或合同）规定的要求。 4.1.2单块阳极板应选用整体薄钢板，由专用设备轧制而成，不得拼接，不锈钢材料厚度应不小于 1.0mm，SPCC或等同材料厚度应不小于1.2mm。 4.1.3金属阳极板表面光滑、平整，不得有裂纹、锈蚀、深度超过阳极板厚度15%的明显擦伤和损伤性刻痕等影响力学性能的缺陷。 4.1.4金属阳极板的尺寸极限偏差与形状公差应按图3、图4和表1的规定。
十
Lo±lo L±/
图3金属阳极板的尺寸极限偏差
2 JB/T5906—2017
a)平面弯曲度
b)侧面弯曲度
200
c)平面扭曲度
d)平面波纹度
图4金属阳极板的形状公差表1金属阳极板尺寸极限偏差与形状公差
单位为毫米
阳极板宽度
尺寸极限偏差或形状公差符号
类别
项目名称
A500
>500
长度L 宽度B
±5
1
+2 1 ±1
b
±2 +1 -1.5
外形尺寸
尺寸极限偏差
高度H 长度方向L。 宽度方向B。 平面弯曲度侧面弯曲度平面扭曲度平面波纹度
h Lo bo f g e q
±1 ±0.5
安装孔间距
L/1000且≤10 0.5L/1000且≤5 1.5L/1000且≤15 1.5/200任意段
形状公差 长度L方向
4.1.5金属阳极板成形后两端切口应平整、光洁、无毛刺，圆角过渡应圆滑。 4.1.6 金属阳极板悬挂加强板的焊接质量应符合JB/T5911的规定。 4.2 导电非金属阳极板 4.2.1 导电非金属阳极板性能应不低于以下要求：
非金属阳极板材料的力学性能、化学成分、表面电阻、导电性能、阻燃等级及密度等应符合供需双方技术协议（或合同）规定的要求；具有较高的机械强度，长期耐温80℃，耐酸（pH值1～3），耐氯腐蚀，长久耐用，不发生疲劳变形、裂纹、断裂。
4.2.2 阳极板加工应满足以下要求：
A JB/T5906—2017
阳极管模块应采用模具挤压一次成型，极管管端应切割平整；一阳极管外表面涂装耐候玻璃钢前应进行打磨清除毛刺，用溶剂将表面油、蜡类污染物质清洗干净： -阳极管厚度极限偏差为士0.25mm；阳极管长度极限偏差为土2mm； -模块法兰面与管子垂直度公差为6mm：一相邻阳极管中心误差不超出土2mm，阳极管模块整体中心误差不超出土10mm；一阳极管表面平整度应满足水膜均匀性的要求。
4.3柔性阳极板 4.3.1织线、极布、布绳应具有较高的机械强度，长期耐温130℃，耐酸（pH值1～3），耐氯腐蚀，亲水性好，长久耐用，不发生疲劳松弛。 4.3.2阳极板加工应满足以下要求：
阳极布长度尺寸、宽度尺寸极限偏差为土2mm；阳极布应保证布边缘的水平度和垂直度，每10Ⅲ长度范围内两对角线长度相互差值不大于 2 mm; 一两侧毛边应进行处理，不出现破边：编织绳表面应进行处理，不出现毛边；一阳极布表面张力应满足水膜均匀性的要求。
5检验方法
5.1 附极板尺寸偏差的检验可在检验平台或轧机滚道上进行。检验方法和检测工具按表2的规定。
表2检验方法和检测工具
检测工具
检查项目长度尺寸偏差宽度尺寸偏差高度尺寸偏差
检验方法
钢卷尺（L≤20000mm）钢直尺（L≤1000mm）金属阳极板：游标卡尺
按GB/T3177
导电玻璃钢、柔性阳极板：钢卷尺
5.2检验工具在测量时的示值充差如下：
游标卡尺为0.05mm；钢直尺为0.1mm；钢卷尺（经过标定）为0.5mm。
5.3阳极板形状误差的检验可将阳极板侧向放置在专用的检验装置上进行。用两点法测得各项形状误差值。
6检验规则
6.1每批同规格阳极板的尺寸偏差按本标准中4.1～4.3的要求进行抽样检验，抽样规则按JB/T5908 的规定。 6.2相同规格阳极板形状误差，根据同一批号材料的供货状态，应按4.1～4.3的规定，进行随机抽检，抽检样本不少于三件。 4 JB/T5906--2017
6.3 用户有权按本标准的要求、检验方法和检验规则进行验收。
7标志、包装
7.1标志
包装箱外面的文字、标志和图案应符合JB/T5908和GB/T191的规定。 7.2 包装
阳极板的防锈包装应符合GB/T4879的规定。装箱应符合JB/T5908的规定，并有防止变形的措施。 在第一箱内应附有下列文件：
一装箱单；一产品合格证；一产品使用说明书。
