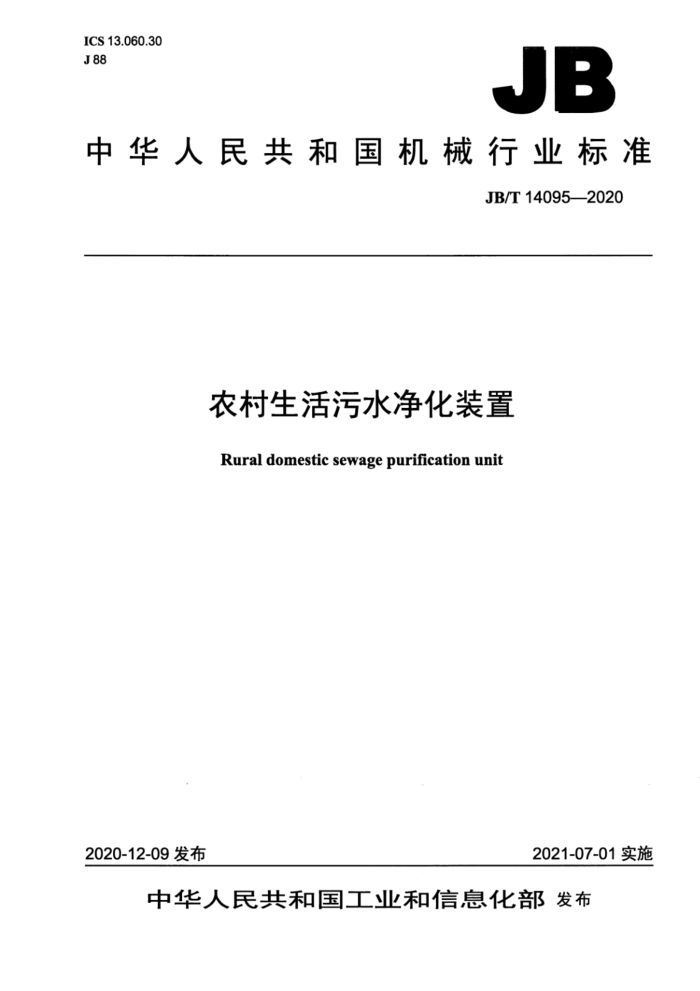

JB
中华人民共和国机械行业标准
JB/T14095—2020
农村生活污水净化装置
Rural domestic sewage purification unit
2021-07-01实施
2020-12-09发布 目 次
前言 1范围 2规范性引用文件 3术语和定义. 4型号 5技术要求
I1
5.1 使用条件. 5.2 外观要求.. 5.3 材质要求. 5.4 制造要求.. 5.5 性能要求.. 5.6 安全要求.. 5.7 其他要求 6检验方法。 6.1 外观检验. 6.2 材质检验. 6.3 制造质量检验 6.4 性能检验 6.5 安全检测.. 6.6 其他检测. 7检验规则.. 7.1 检验分类 7.2 出厂检验. 7.3 型式检验 8标志、包装、运输和贮存. 8.1 标志 8.2 包装.. 8.3 运输.. 8.4 贮存...
S
O
表1进水条件（日均值）表2出水水质主要指标排放限值（日均值）表3水质数据检测方法表4检验项目. 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：浙江双良商达环保有限公司、浙江农林大学、中国环境科学研究院、绍兴质量技
术监督检测院、北控水务集团有限公司、桑德生态科技有限公司、中建水务环保有限公司、浙江省环境保护科学设计研究院、博天环境集团股份有限公司、中国国机重工集团有限公司、佛山市源笙环保设备制造有限公司、中设设计集团环境科技有限公司、北京首创清源环境科技有限公司、广西博世科环保股份有限公司、江苏中车环保设备有限公司、浙江建投环保工程有限公司、安徽民生集团有限公司、长江大学、江苏裕隆环保有限公司。
本标准主要起草人：郑展望、许春莲、沈忠的、徐开钦、罗安程、朱光灿、关春雨、王俊安、吴迪、 叶红玉、赵曙光、黄晓敏、叶峰、李晗、曹亚丽、梁鹏、林宏飞、葛会超、方佩珍、范民、聂荣忠、王琦峰、崔志文、金鹏、徐涛、张文欣、孔赞、黄。
本标准为首次发布。 农村生活污水净化装置
1范围
本标准规定了农村生活污水净化装置（以下简称净化装置）的术语和定义、型号、技术要求、检验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以农村生活污水为进水采用生物处理工艺，额定处理能力不大于500m/d的污水净化装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T150.2压力容器第2部分：材料 GB/T825吊环螺钉 GB/T1184形状和位置公差未注公差值 GB/T1720漆膜附着力测定法 GB2894 安全标志及其使用导则 GB/T3768 声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法 GB/T4208 外壳防护等级（IP代码） GB/T 6920 水质pH值的测定玻璃电极法 GB/T7251.1 低压成套开关设备和控制设备第1部分：总则 GB/T11547 塑料耐液体化学试剂性能的测定 GB/T11893 水质 总磷的测定钼酸铵分光光度法 GB/T 11901 水质 悬浮物的测定重量法 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T14394 计算机软件可靠性和可维护性管理 GB19517 国家电气设备安全技术规范 GB/T23858 检查并盖 GB/T25197 静置常压焊接热塑性塑料储罐（槽） GB/T28742 污水处理设备安全技术规范 GB/T31994 智能远动网关技术规范 CJ/T355 小型生活污水处理成套设备 HJ/T91 地表水和污水监测技术规范 HJ/T399 水质化学需氧量的测定快速消解分光光度法 HJ505 水质 五日生化需氧量（BODs）的测定稀释与接种法 HJ535 水质 氨氮的测定纳氏试剂分光光度法 HJ 636 水质 总氮的测定碱性过硫酸钾消解紫外分光光度法 HJ828 水质 化学需氧量的测定重铬酸盐法 JB/T5943 工程机械焊接件通用技术条件 JC/T 658.1 玻璃纤维增强塑料水箱第1部分：SMC组合式水箱 JC/T658.2 玻璃纤维增强塑料水箱 第2部分：手糊成型整体式水箱 SJ20893 不锈钢酸洗与钝化规范
3术语和定义
下列术语和定义适用于本文件。
3.1
农村生活污水 rural domestic sewage 农村居民生活活动（主要包括冲厕、洗涤、洗浴等）所产生的污水。
4型号
净化装置型号由汉语拼音字母和阿拉伯数字组成：
0-010
JNW
额定处理能力，单位为立方米每天（m/d）出水水质类型：S、A、B、C、D 主体材质：1——玻璃纤维增强塑料：2——热塑性塑料； 3碳钢；4不锈钢农村生活污水净化装置
示例： JNW-1-A/20表示：主体采用玻璃纤维增强塑料、出水水质执行A型标准、额定处理能力为20m*/d的农村生活污水
净化装置。
5技术要求
5.1使用条件 5.1.1进水日累计流量应在净化装置额定处理能力的40%～110%范围内。 5.1.2额定处理能力不小于5m/d的净化装置，应在净化装置前设置调节池。 5.1.3进水不得含有对微生物造成恶劣影响的污染物「如农药、杀虫剂、强酸强碱、除臭剂、氯化剂、重金属、石油类、大量动植物油脂（大于50mg/L）等，且应符合表1要求。
表1进水条件（日均值）
单位一
项目 pH值
指标值 6~9 5.4.5 5检查孔盖 5.4.5.1 检查孔盖表面应平整，没有裂纹、损伤、毛边毛刺、孔洞等缺陷。 5.4.5.2检查孔盖表面应设计防滑的功能。 5.4.5.3轻质检查孔盖上应设计锁钩或井盖内部设计安全防护网以保证安全。 5.4.5.4地埋式净化装置的检查孔盖应符合GB/T23858要求。 5.4.6供气设备
供气设备应设置外罩，外罩表面温度不应超过70℃（周围温度此时以30℃为基准）。 5.4.7电控柜 5.4.7.1电控柜的设计应符合GB/T7251.1的要求。 5.4.7.2电控柜的防护等级不应低于GB/T4208中的IP54级要求。 5.4.7.3电控柜的焊接应牢固，焊缝应光滑均匀，并不应有脱焊漏焊、焊穿、裂纹、咬边、气孔等现象，应清除药皮、焊渣及溅渣。焊接件的制造与验收应符合JB/T5943的规定。 5.4.7.4电控柜材料应进行合适的表面处理或采用合适的防腐蚀涂层。外表面涂层应色泽均匀一致，无流挂、气泡、严重色差、修正痕及影响装饰和防护性能的缺陷：内部漆涂层应色泽均匀一致，无流挂气泡等缺陷。喷涂层附着力等级不应低于4级。 5.4.8网关 5.4.8.1网关设计应满足GB/T31994的要求。 5.4.8.2数据的采集处理、存储及传输应满足支持电能量数据的采集及远传：支持设备状态数据~ 量测数据的采集及远传；支持设备告警信号的采集及远传：支持网关断线、断电告警信号远传；支持平台对站点设备的控制与操作，包括遥控、同期、遥调、人工置数、计划曲线接收、闭锁和解锁等操作。 5.4.9管理平台 5.4.9.1管理平台应能可靠、安全地传送网关采集的数据。采集数据可包括视频、图像、水质、流量、 设备状态等，并通过数据模型进行展示。管理平台应设专用UPS电源，保证在突然停电时数据库不掉电，数据不丢失。 5.4.9.2管理平台可靠性及可维护性应符合GB/T14394的规定。 5.5性能要求 5.5.1经净化装置处理后出水水质应符合净化装置设计要求，净化装置出水水质主要指标应达到表2 的要求。
表2出水水质主要指标排放限值（日均值）
出水水质等级要求
序号 项目 单位
A型
S型
B型 6~9 ≤20 ≤60
C型
D型
1 pH值 2 BODs mg/L
1
≤10 ≤50
≤6 ≤30
≤20 ≤60
≤30 ≤100
COD
3 表2出水水质主要指标排放限值（日均值）（续）
出水水质等级要求
序号 项目 单位
s型 ≤0.3 ≤3 (5) ≤15
A型 N0.5 ≤5 (8) ≤15
B型 ≤1 ≤8 (15) ≤20
C型 ≤2 ≤8（15)
D型 ≤3 ≤25(30)
总磷 mg/L 氨氮 mg/L 总氮 mg/L
5 6 1
注：括号外数值为水温>12℃时的控制指标，括号内数值为水温≤12℃时的控制指标。
5.5.2 净化装置应能承受日累计流量为其额定处理能力110%水量的持续冲击。 5.5.3 净化装置（5m/d及以上设备）应能承受瞬时流量为其额定处理能力110%水量的冲击。 5.5.4 净化装置（5m3/d以下设备）应能承受瞬时流量为其额定处理能力200%水量的冲击。 5.5.5 净化装置在低温环境（10～12℃）时应正常运行。 5.6安全要求 5.6.1 净化装置电气安全应符合GB19517的规定。 5.6.2 净化装置应在醒目位置张贴安全警示标志，并应符合GB2894的规定。 5.6.3净化装置正常运行时，产生的噪声声压级不应大于75dB（A）。 5.6.4其他安全要求和措施应符合GB/T28742的规定。 5.7其他要求
为了方便搬运、安装，宜设置用于净化装置起吊的金属吊环。吊环的数量及强度应满足净化装置的整体吊装要求和GB/T825的要求。
6检验方法
6.1外观检验
采用目测的方法检验净化装置的表面及标识。 6.2材质检验
检查材料的质量证明文件。 6.3制造质量检验 6.3.1尺寸偏差
采用标准量具进行测量检验。 6.3.2强度及密封性 6.3.2.1净化装置主体的满水试验
按CJ/T355的生物反应器的满水试验进行检验。
