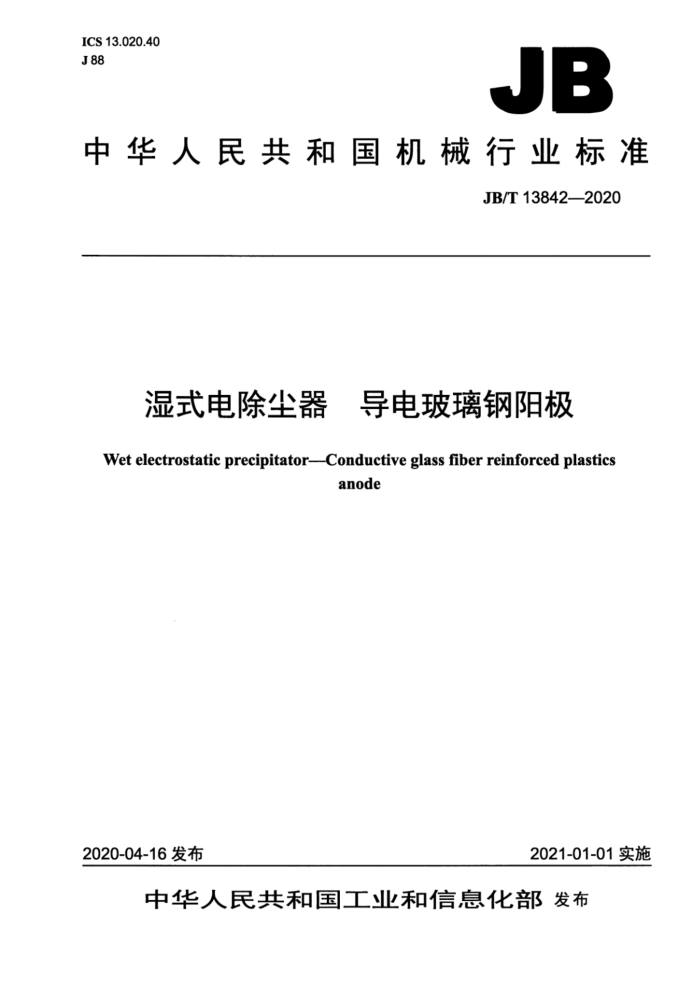

中华人民共和国机械行业标准
JB/T13842—2020
湿式电除尘器 导电玻璃钢阳极 Wet electrostatic precipitator--Conductive glass fiber reinforced plastics
anode
2021-01-01实施
2020-04-16发布 中华 人民共和国
机械行业标准
湿式电除尘器导电玻璃钢阳极
JB/T13842-2020
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张15千字 2021年1月第1版第1次印刷
定价：12.00元
*
书号：15111·15683 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有侵权必究 目 次
前言. 1范围、 2规范性引用文件 3术语和定义. 4结构型式. 5技术要求.. 5.1性能要求 5.2尺寸偏差及几何公差要求.. 5.3其他要求 6检验方法. 7检验规则 8标志、包装、运输和贮存、 8.1标志， 8.2 包装， 8.3 运输和贮存
1
图1 板式导电玻璃钢阳极图2 管式导电玻璃钢阳极
表1 物理性能 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：辽宁中电动力设备有限公司、浙江德创环保科技股份有限公司、浙江菲达环保科
技股份有限公司、大唐环境产业集团股份有限公司、浙江诺比高分子材料有限公司、海宁国能中电节能环保设备技术有限公司、国电南京环保研究院、福建龙净环保股份有限公司、西安热工研究院有限公司、 鞍山壹诺环境有限公司。
本标准主要起草人：冯万春、马俊、王磊、赵胜清、郭链、张军强、夏慧、张平、李志强、郭俊、 张滨渭。
本标准为首次发布。 湿式电除尘器导电玻璃钢阳极
1范围
本标准规定了湿式电除尘器导电玻璃钢阳极的术语和定义、结构型式、技术要求。检验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于湿式电除尘器导电玻璃钢阳极（以下简称导电玻璃钢阳极）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1447纤维增强塑料拉伸性能试验方法 GB/T1449纤维增强塑料弯曲性能试验方法 GB/T1463 纤维增强塑料密度和相对密度试验方法 GB/T1634.2塑料负荷变形温度的测定第2部分：塑料和硬橡胶 GB/T1958产品几何技术规范（GPS）几何公差检测与验证 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T3177产品几何技术规范（GPS）光滑工件尺寸的检验 GB/T3854增强塑料巴柯尔硬度试验方法 GB/T8924 纤维增强塑料燃烧性能试验方法氧指数法 GB/T10610 产品几何技术规范（GPS）表面结构轮廓法评定表面结构的规则和方法 GB/T24368 玻璃表面疏水污染物检测接触角测量法 GB/T26074 锗单晶电阻率直流四探针测量方法 GB/T31838.3 固体绝缘材料介电和电阻特性第3部分：电阻特性（DC方法）表面电阻和表
面电阻率
JB/T5908 电除尘器主要件抽样检验及包装运输贮存规范
3术语和定义
下列术语和定义适用于本文件。
3.1
导电玻璃钢阳极conductiveglass fiberreinforced plastics anode 用导电玻璃钢材料制造的湿式电除尘器的阳极。
3.2
表面电阻率 surface resistivity 材料表面层里的直流电场强度与线电流密度的比值。
3.3 3.4
板排board 由多块导电玻璃钢阳极板装配成的收尘阳极。
3.5
模块 module 由多根导电玻璃钢阳极管装配成的收尘阳极。
4 结构型式
4.1导电玻璃钢阳极单体按形状分为板式导电玻璃钢阳极和管式（等边六边形）导电玻璃钢阳极两大类，板式导电玻璃钢阳极如图1所示，管式导电玻璃钢阳极如图2所示。
图1 1板式导电玻璃钢阳极
图2管式导电玻璃钢阳极
4.2在不影响湿式电除尘器运行性能的条件下，充许采用其他结构型式的导电玻璃钢阳极。
5技术要求
5.1性能要求
导电玻璃钢阳极的物理性能应符合表1的规定。
表1物理性能
单位 2 Q·cm HBa
参数 ≤107 <107 ≥40 ≥1.4
项目名称表面电阻率体积电阻率巴氏硬度 表1物理性能（续）
单位 MPa MPa GPa GPa MPa MPa GPa GPa % Q
参数 ≥150 ≥150 ≥20 >8 ≥160 ≥160 ≥20 ≥8 ≥32 ≤200
项目名称轴向拉伸强度环向拉伸强度轴向拉伸模量环向拉伸模量轴向弯曲强度环向弯曲强度轴向弯曲模量环向弯曲模量
氧指数
阳极板、阳极管、模块任意两点电阻（工作面）
5.2尺寸偏差及几何公差要求 5.2.1导电玻璃钢阳极板（管）厚度极限偏差为土0.5mm 5.2.2模块承重法兰面与管束垂直度公差为3mm。 5.2.3 3板排和模块，任意相邻导电玻璃钢阳极极间距极限偏差为土2mm任意导电玻璃钢阳极极间距累积极限偏差为土5mm。 5.3其他要求 5.3.1导电玻璃钢阳极的制口应平整，不得有目视可见气泡及纤维裸露。 5.3.2导电玻璃钢阳极工作面平面度公差为1mm，导电玻璃钢阳极工作面表面粗糙度Ra<12.5um 导电玻璃钢阳极工作面0°≤接触角<90°。 5.3.3导电玻璃钢阳极宜选用乙烯基酯树脂、中碱或无碱玻璃纤维及制品进行生产。导电玻璃钢阳极应具有阻燃性，阻燃性满足表1中对氧指数的要求。 5.3.4在满足强度要求的前提下，板式导电玻璃钢阳极厚度宜为4mm，管式导电玻璃钢阳极厚度宜为 3 mm.
6检验方法
6.1垂直度误差、平面度误差的检验，应按GB/T1958的规定进行。 6.2 厚度误差、极间距误差、极间距累积误差的检验，应按GB/T3177的规定进行。 6.3 表面电阻率，体积电阻率的检验，应按GB/T31838.3的规定进行。 6.4 巴氏硬度的检验，应按GB/T3854的规定进行。 6.5 密度的检验，应按GB/T1463的规定进行。 6.6 热变形温度的检验，应按GB/T1634.2的规定进行。 6.7 拉伸强度、拉伸模量的检验，应按GB/T1447的规定进行。 6.8 弯曲强度、弯曲模量的检验，应按GB/T1449的规定进行。 6.9 氧指数的检验，应按GB/T8924的规定进行。 6.10 表面电阻（工作面）的检验，应按GB/T26074的规定进行。 7 检验规则
7.1导电玻璃钢阳极的物理性能，按批进行检测，随机抽取检测样品（批为一套湿式电除尘器所需导电玻璃钢阳极的数量》。 7.2导电玻璃钢阳极尺寸偏差与几何公差检验，抽样应符合GB/T2828.1中正常一次抽样方案，一般检验水平Ⅱ，接收质量限AQL=2.5。 7.3若其中有不合格项，应从同一批产品中加倍抽样复查不合格项，若复查合格，则该批产品为合格若复查仍不合格，则该批产品为不合格。
8标志，包装、运输和贮存
8.1标志
包装箱外面的文字、标志和图示应符合JB/T5908和GB/T191的规定。 8.2包装
包装应符合JB/T5908的规定。包装应考虑便于起吊、搬运和长途运输及多次装卸，适合气候条件等情况，并适合水路和路陆运输，不致因包装不善造成产品损坏、质量下降或零部件丢失。 8.3运输和贮存
产品运输途中应防止撞击损坏。贮存场地应平整无积水，不允许有积水浸泡工件的现象。露天贮存时应有防雨防晒措施。
