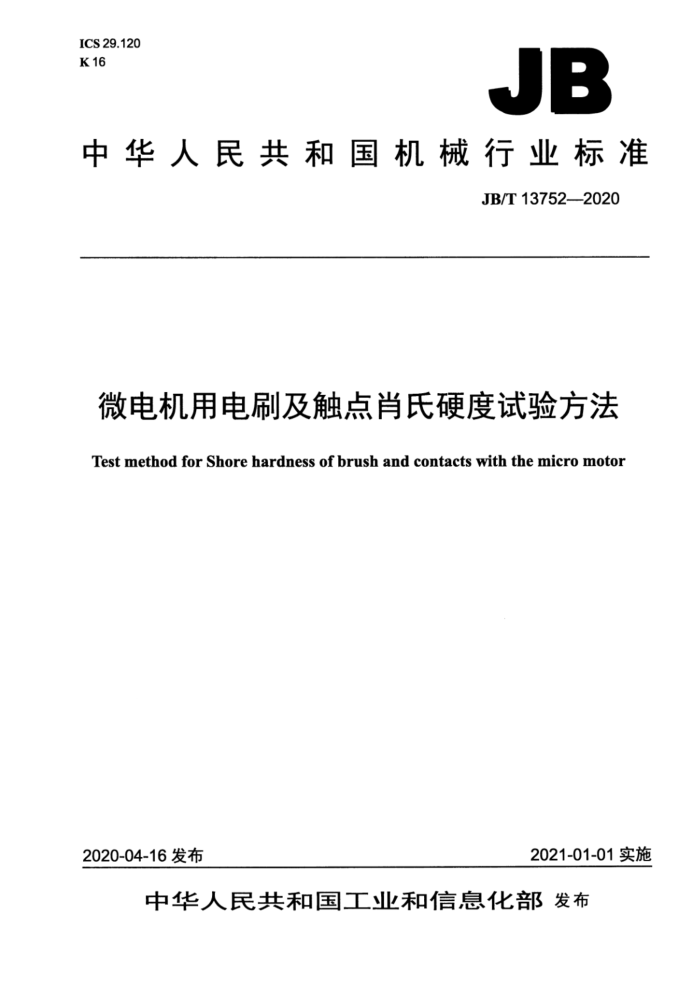

JB
中华人民共和国机械行业标准
JB/T13752—2020
微电机用电刷及触点肖氏硬度试验方法
Test method for Shore hardness of brush and contacts with the micro motor
2021-01-01实施
2020-04-16发布 目 次
前言范围.
iinininn0nnniinniiinnnnnnnnm0000annnn8
E8
1
2规范性引用文件 3试验设备 4试验条件试验步骤，
5 前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业电炭标准化技术委员会（CMIF/TC26）归口。 本标准起草单位：重庆市河海碳素制品有限公司、哈尔滨电碳研究所。 本标准主要起草人：曹双全、艾晓龙、刘洋、游仕海、李婉秋。 本标准为首次发布。 微电机用电刷及角虫点肖氏硬度试验方法
1范围
本标准规定了微电机用电刷及触点肖氏硬度的试验方法。 本标准适用于微电机用电刷及其电碳制品肖氏硬度的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件：其最新版本（包括所有的修改单）适用于本文件。
JB/T8133.1电炭制品物理化学性能试验方法第1部分：试样加工技术规定
3试验设备
试验设备应符合以下要求：
D型肖氏硬度计或同类装置：游标卡尺，分度值为0.02mm。
4试验条件
4.1 试验前用无绒的软布擦去工作台上的灰尘及污物，保持台面干净。 4.2用参考样品检查校准仪器。 4.3在测定前，应在标准硬度块边缘上，先预冲3次，以便使硬度计各部分处于良好的工作状态。 4.4电刷表面应光滑，不得有缺陷、污物、沙粒和其他夹杂物。 4.5若电刷压制面积大于5mm×5mm且表面平整（若表面不平整，须加工平整），其可直接用于肖氏硬度的测定；若电刷压制面积小于5mm×5mm，须压制标准样进行测定，或在按JB/T8133.1的要求加工成两个平行面的其他尺寸的试样上测定。标准样每面测3点，可将每组6个数据中最低的读数忽略不计，取其余4个读数的算术平均值为试样的肖氏硬度值 4.6冲头冲击的方向应平行于模压制品的压力方向。
5试验步骤
5.1试验前调整设备水平。 5.2将试样放在试台上，左手转动手轮，使测量筒下移，冲头保护帽接触试样，并压紧。 5.3释放冲锤，读出回跳高度，即为肖氏硬度。右手转动旋钮使冲头到达管子顶部，缓慢释放旋钮让冲头自由落下，此时冲头回跳的高度即为肖氏硬度值。 5.4升起管子，取出试样，进行另一点测试。 中华人民共和国
机械行业标准
微电机用电刷及触点肖氏硬度试验方法
JB/T13752—2020
*
