JB/T 13748-2020 6 kV~66 kV油浸式并联电抗器技术参数和要求 JB

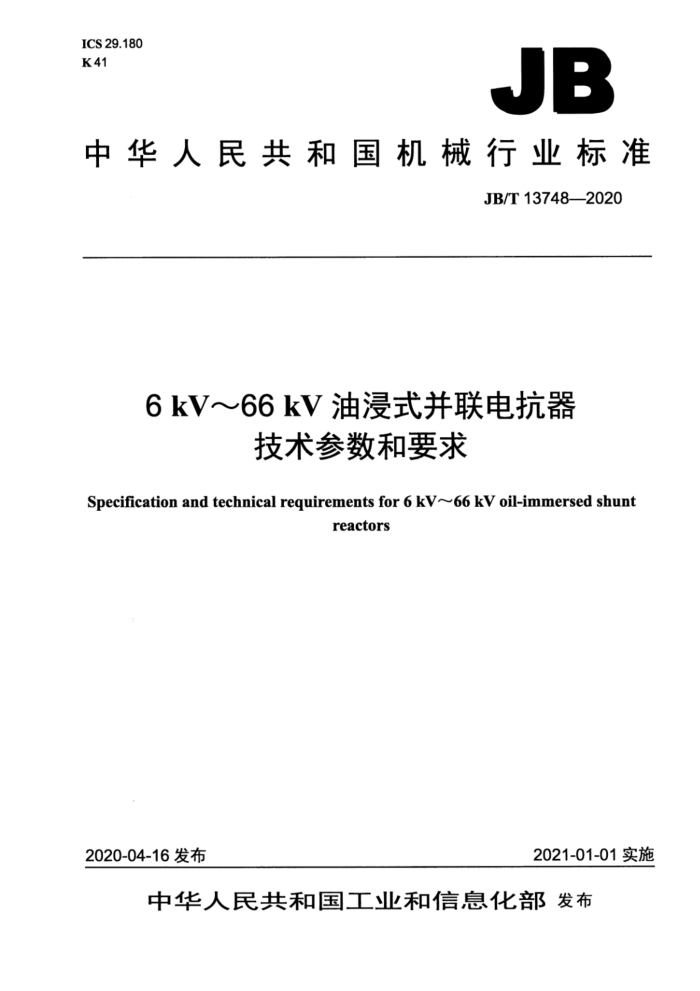

中华人民共和国机械行业标准
JB/T13748—2020
6kV~66kV油浸式并联电抗器
技术参数和要求
Specification and technical requirements for 6 kV~66 kV oil-immersed shunt
reactors
2020-04-16发布
2021-01-01实施 目 次
前言 1范围 2规范性引用文件 3术语和定义 4产品型号.. 5使用条件,
II
5.1正常使用条件. 5.2特殊使用条件 6性能参数.. 7技术要求. 7.1 基本要求 7.2 绝缘水平及外绝缘空气间隙 7.3 局部放电水平 7.4 温升限值 7.5 允许偏差 7.6 磁化特性. 7.7 保证的振动水平 7.8 允许的谐波电流分量, 7.9 绝缘油性能指标. 7.10 过励磁能力.
7.11 其他要求 8检验规则及试验方法
8.1 -般要求.. 8.2 绝缘油试验(例行试验) 8.3 压力密封试验(例行试验) 8.4 绝缘电阻测量(例行试验) 8.5 极化指数和吸收比测量(例行试验) 8.6 介质损耗因数测量(例行试验) 8.7 局部放电测量(例行试验) 8.8 气体继电器集气试验(特殊试验) 9标志、起吊、包装、运输和贮存
表1电抗器性能参数. 表2电抗器的绝缘水平表3电抗器过励磁能力.. 表4油箱真空压力和正压力值。
2 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国变压器标准化技术委员会(SAC/TC44)归口。 本标准起草单位:沈阳变压器研究院股份有限公司、顺特电气设备有限公司、特变电工衡阳变压器
有限公司、西安西电变压器有限责任公司、中国电力科学研究院有限公司、思源电气股份有限公司、北京电力设备总厂有限公司、山东电力设备有限公司,特变电工沈阳变压器集团有限公司国家电网公司华东分部、国网吉林省电力有限公司电力科学研究院、东辰控股集团有限公司、浙江江山变压器股份有限公司、明珠电气股份有限公司。
本标准主要起草人:张显忠、李霞、龚筱琦、巨玲、蔡胜伟、侯建国、冯喜伟、韩克俊、徐思华、 姜益民、敖明、耿滨滨、姜振军、蔡定国。
本标准为首次发布。 6kV~66kV油浸式并联电抗器技术参数和要求
1范围
本标准规定了油浸式并联电抗器的术语和定义、产品型号、使用条件、性能参数、技术要求、检验规则及试验方法、标志、起吊、包装、运输和贮存。
本标准适用于系统标称电压为6kV66kV、额定频率为50Hz、并联在电力系统中、主要用以补偿电容电流的三相油浸式铁心并联电抗器(以下简称电抗器)
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件,凡是不注日期的引用文件,其最新版本(包括所有的修改单》适用于本文件。
GB/T1094.1电力变压器第1部分:总则 GB/T1094.2电力变压器第2部分:液浸式变压器的温升 GB/T1094.3电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙 GB/T1094.6一2011电力变压器第6部分:电抗器 GB/T2900.95电工术语变压器、调压器和电抗器 JB/T501电力变压器试验导则 JB/T3837变压器类产品型号编制方法
3术语和定义
GB/T1094.6一2011和GB/T2900.95界定的术语和定义适用于本文件。
4产品型号
电抗器的产品型号按JB/T3837的规定
5使用条件
5.1正常使用条件
电抗器的正常使用条件应符合GB/T1094.6的规定。 5.2特殊使用条件
凡是需要满足的除5.1规定的正常使用条件之外的特殊使用条件,应在询价和订货时说明。
6性能参数 表1 电抗器性能参数
额定容量 系统标称电压 额定电压
绕组联结方式
声压级水平 dB(A)
总损耗(75℃)
kv
kv
kvar
kw 19 22 27 29 37 40 27 29 38 40 60 70 27 30 35 39 40 50 63 78 93 100 110 120 170 50 85 130 180
2. 000 3.000 5 000 6 000 8 000 10000 5 000 6 000 8:000 10 000 15 000 20 000 5 000 6 000 7 200 8 000 10 000 12 000 15 000 20 000 30 000 45 000 50 000 60 000 90 000 10.000 20 000 60 000 90 000
6. 6.3- 10, 10.5. 11
6、 10
65
20
20
68
Y
33.5、 35, 38.5
70
35
75
80
75
66
66
80
技术要求
7
7.1 基本要求
按本标准制造的电抗器应符合GB/T1094.1、GB/T1094.2、GB/T1094.3和GB/T1094.6的规定 7.2绝缘水平及外绝缘空气间隙
电抗器的绝缘水平应符合本标准表2的规定。
表2电抗器的绝缘水平
单位为千伏
系统标称电压(方均根值)
额定雷电冲击耐受电压
额定外施耐受电压
设备最高电压(方均根值)
(方均根值)
(峰值) 60 75 125 200 325
25 35 55 85 140
6 10 20 35 66
7.2 12 24 40.5 72.5
电抗器的外绝缘空气间隙应根据其绝缘试验电压,参照GB/T1094.3的规定进行确定,并按实际海拔进行修正。 7.3局部放电水平
系统标称电压为66kV且额定容量为10Mvar及以上的电抗器应对局部放电水平进行考核,具体要求按GB/T1094.3的规定。 7.4温升限值
温升限值按GB/T1094.2的规定。 7.5允许偏差 7.5.1电抗允许偏差
在额定电压和额定频率下,电抗器额定电抗的允许偏差为土5%,每相电抗与三相电抗平均值间的偏差不应超过土2% 7.5.2损耗允许偏差
测量得到的总损耗与规定值相比不应超过+10% 7.6磁化特性
电抗器在1.1倍最高运行电压内运行时,应具有线性的磁化特性。在不超过0.7U、0.9U、1.0U、 1.0Umax1.1Umax电压下测得的电抗值与在额定电压下测得的电抗值间的偏差不应超过土5%。
U为额定电压,Umax为最高运行电压(由用户规定)。 7.7保证的振动水平
电抗器在最高运行电压及额定频率下的最大振动水平(振幅)不应超过100μm(峰-峰值)。 7.8允许的谐波电流分量 7.9绝缘油性能指标
电抗器投入运行前,绝缘油应符合下列要求:
-击穿电压≥35kV;一水含量≤20mg/L;气体含量:氢气<30μL/L,总烃<20μL/L,乙炔<0.1μL/L;介质损耗因数tang≤0.005(90℃)。
7.10过励磁能力
电抗器在额定频率下的过励磁能力见表3。
表3电抗器过励磁能力
允许时间
过励磁倍数
以冷状态投入运行
额定运行状态
连续 40 min 10 min 6 min 45 s 20 s
连续 20 min 5 min 2 min 15 s 8 s
1.1 1.15 1.2 1.25 1.3 1.4
注:表中内容不作为例行试验考核项目。 7.11其他要求 7.11.1安全保护装置 7.11.1.1电抗器宜装有气体继电器。
气体继电器的接点容量,在交流220V或110V时,不小于66VA;直流有感负载时,不小于15 W。电抗器油箱和联管的设计应使气体易于汇集在气体继电器内,电抗器不应有存气现象。积聚在气体继电器内的气体量达到250mL~300mL整定范围内,或流经气体继电器的油流速度达到整定值时,应分别接通相应的接点。气体继电器的安装位置及其结构应能观察到分解气体量和油速标尺,而且应便于取气体。 7.11.1.2电抗器应装有压力保护装置,当电抗器油箱内压力达到安全限值时,压力保护装置应可靠地释放压力。 7.11.1.3带有套管式电流互感器的电抗器应供给信号测量和保护装置辅助线路用的端子箱。 7.11.1.4电抗器所有管道最高处或容易集气处应设置放气塞,油箱内部不应有集气空间。 7.11.2 油保护装置 7.11.2.1电抗器应装有储油柜,其结构应便于清理内部,储油柜一端应具有油位显示功能,储油柜的容积应保证在最高环境温度与允许的过载状态下油位不超过上限,在最低环境温度与电抗器未投入运行时,应能观察到油位指示 7.11.2.2储油柜应有注油、放油和排油污装置。 7.11.2.3储油柜上一般应装有带有油封的吸湿器(金属波纹密封式储油柜不加装吸湿器)。 7.11.3油温测量装置 7.11.3.1电抗器应装有供温度计用的管座。管座应设在油箱的顶部,并伸入油内120mm土10mm。 7.11.3.2电抗器需装设户外测温装置,其接点容量在交流220V时,不低于50VA,直流有感负载时,不低于15W,测温装置的安装位置应便于观察,且其准确度应符合相应标准。 7.11.3.38000kvar及以上的电抗器宜装有远距离测温用的测温元件。 7.11.4冷却系统 7.11.4.1电抗器宜采用自然循环冷却方式。 7.11.4.2应根据冷却方式供给全套冷却装置 7.11.5电抗器油箱及其附件 7.11.5.1电抗器一般不供给小车;如果供给小车,则应带小车固定装置。其箱底底座或小车支架焊装位置应符合轨距的要求。轨距一般为(也可采用其他轨距):纵向1070mm、1435mm,横向1070mm、 1435mm2000mm. 7.11.5.2电抗器宜在油箱箱壁的下部及对侧的上部设置两个油样活门。电抗器油箱底部应装有放油装置。 7.11.5.3 电抗器油箱承受表4规定的真空压力和正压力,不应有损伤和不充许的永久变形。
表4油箱真空压力和正压力值
额定容量S
正压力 kPa 100 80 60
真空压力(残压)
kPa 0.133 20 50
kvar S,≥30 000
15000≤S<30000
S,<15 000
7.11.5.4可根据需要在电抗器油箱下部装有供干斤顶顶起电抗器的装置及水平牵引装置 7.11.5.5可根据需要在电抗器油箱箱壁上设置适当高度的梯子,以便于取油样及观察气体继电器。 7.11.5.6套管的安装位置和相互距离应便于接线, 7.11.5.7电抗器结构应便于拆卸和更换套管或瓷件。 7.11.5.816000kvar及以上的电抗器,其铁心和夹件应与油箱绝缘,并通过装在油箱上的套管分别引出,在油箱下部与油箱连接。 7.11.5.9根据需要,可提供一定数量的套管式电流互感器。 7.11.5.1030000kvar及以上的电抗器整体(包括所有充油附件)应能承受133Pa的真空压力(残压)。
8检验规则及试验方法
8.1一般要求
电抗器除应进行GB/T1094.6规定的试验项目外,还应进行本标准8.2~8.8规定的试验项目。 8.2绝缘油试验(例行试验)
