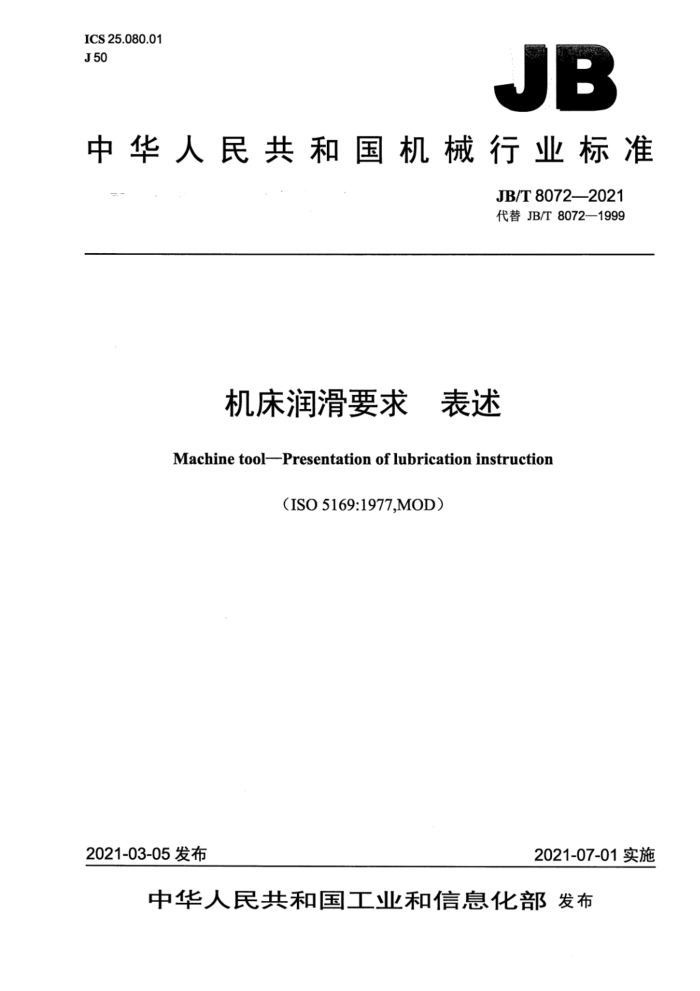

JB
中华人民共和国机械行业标准
JB/T8072—2021 代替JB/T8072—1999
机床润滑要求 表述
Machine tool--Presentation of lubrication instruction
(ISO 5169:1977,MOD)
2021-03-05发布
2021-07-01实施 目 次
前言 1范围 2规范性引用文件， 3术语和定义. 4技术文件 4.1润滑说明书. 4.2润滑说明书内容. 4.3润滑说明书的图示法 5机床上的标牌 5.1推荐的标牌. 5.2润滑标牌的安装. 5.3作用点用的小标牌 6润滑时间间隔附录A（资料性附录）机床润滑说明书实例（外圆磨床）
图1小标牌的格式. 图A.1机床润滑布置形式示意示例
表A.1机床润滑作用点动作性能情况 前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T8072—1999《机床润滑说明书格式》，与JB/T8072—1999相比主要技术变化
如下：
标准名称由《机床润滑说明书格式》修改为《机床润滑要求表述》；引用文件进行了更新（见第2章，1999年版的第2章）；术语和定义增加了英文（见第3章）；将标牌的制造”修改为“推荐的标牌”（见5.1，1999年版的5.1） -增加了“字母和数字应清晰易读。标牌最好是黄色，配以黑色图形。小标牌应表达的内容如下”内容（见5.3.2，1999年版的5.3.1） -取消了如因装钉位置不够，也可采用长方形”内容（见5.3.3，1999年版的5.3.2）。
本标准使用重新起草法修改采用ISO5169：1977《机床润滑说明书的形式》。 本标准与ISO5169：1977相比存在结构变化，根据GB/T1.1一2009的规则，将ISO5169：1977
中的条目编号4.2.1～4.2.5用列项编号a）～f）表示，将ISO5169：1977中的条目编号5.2.1.1～5.2.1.4 用列项编号a）～d）表示，将ISO5169：1977的5.1拆分为5.1和5.2，对出现悬置段的某些章节的条目编号依次进行了重新编排。
本标准与ISO5169：1977相比存在以下技术差异：
引用文件采用我国标准（见第2章，ISO5169：1977的第2章）；增加了“润滑系统结构原理、操作及维护”内容［见4.2f)]。
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：广州机械科学研究院有限公司、广州吉盛润滑科技有限公司、国机智能科技有限
公司。
本标准主要起草人：刘长期、王一助、向晖、高燕、车丹。 本标准所代替标准的历次版本发布情况为：
JB/T8072—1995、JB/T8072-1999。 机床润滑要求表述
1范围
本标准规定了润滑表述的一般要求，机床润滑说明书的内容、图示，润滑标牌的安装、形状、尺寸，润滑时间间隔等。
本标准适用于机床制造厂或用户编制和使用润滑说明书。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3167—2015金属切削机床操作指示图形符号
3术语和定义
下列术语和定义适用于本文件。
3.1
作用点 action point 润滑系统内一般要进行操作（例如加注润滑剂、移动操纵杆）才能使系统正常工作的位置。
4技术文件
4.1润滑说明书
机床制造厂应编制一个单独的包括全部润滑事宜的“润滑说明书”，这个润滑说明书也可以是机床总说明书的一部分。 4.2润滑说明书内容
润滑说明书应表达下列内容： a）需润滑的机床组件名称； b）全部作用点的位置； c）需执行的动作形式（检查、加油、清洗、换油、移动杆动作等）； d》确定所用的润滑剂名称、牌号以及油箱容量： e）各作用点需要保养的时间间隔（以机床运转小时数表示）； f）润滑系统结构原理、操作及维护。
4.3润滑说明书的图示法
按本标准4.2的要求采用简图、照片或示意图表达，应使图表尽可能简单，但不要使用可能引起误 明书中的所有符号应符合GB/T3167一2015的规定。
5机床上的标牌
5.1推荐的标牌
标牌内容应按第4章的要求，所有字符、图线应清晰、易读。 5.2润滑标牌的安装
润滑标牌应永久地固定在机床上，在可能的情况下，可将一些小标牌固定在每个作用点上。 5.3作用点用的小标牌 5.3.1 一般要求
机床上使用的小标牌应紧固在作用点附近，其位置应能正确确定其作用点，且其应标示有关润滑的说明。 5.3.2标牌上的技术数据
字母和数字应清晰易读。标牌最好是黄色，配以黑色图形。小标牌应表达的内容如下： a）作用点序号； b）操作的图形符号：应符合GB/T3167一2015的规定； c）采用的润滑剂名称、牌号： d）加润滑剂的时间间隔（以机床运转小时数表示）符号：应符合GB/T3167一2015的规定。
5.3.3小标牌的形状和尺寸
小标牌应为正方形，例如边长为40mm。 5.3.4小标牌的格式
小标牌的格式如图1所示。
No.15
No.17 HM68
No.8
WILE O
A68
W
S
200 h
2000h
40 mm 检查 c) 例C
40 mm 换油 a)例A
40mm 加油 b) 例B
图1小标牌的格式 润滑时间间隔
6
润滑时间间隔（以机床运转小时数表示）应由机床制造厂提出。用户应能据此确定机床使用时适宜的润滑时间间隔（例如每班、每天、每周、每月）。 附录A （资料性附录）
机床润滑说明书实例（外圆磨床）
机床润滑说明实例见图A.1和表A.1。
2000 1000 200 50 .8
-18
2000 1000 200 50
6
1
运转小时数
14-5-16
8
图A.1机床润滑布置形式示意示例 000元
81 Y L 91 迪 8 SI O 8
10000
89WH
5
SN 0
磨轴 4
8 OS
内主
油 0
3 2 II o1
8
89D
HH
4
8
000
A
彩吧 9 E 8 多
00 00元
890 1'O 89V 1'0
系
造油 -1 演 8
7
8
LV 装
s"T
0001 oS 00 OS
6
轮给统
89V EO ZWX T'O 89V O
砂进系 n
4
头主
台 动构
W移 机 E
2
890
2
00元油 作 油 格早 换 油
1
(ON）
台边 查 “ 编业年
军篇
检
更 换
加
