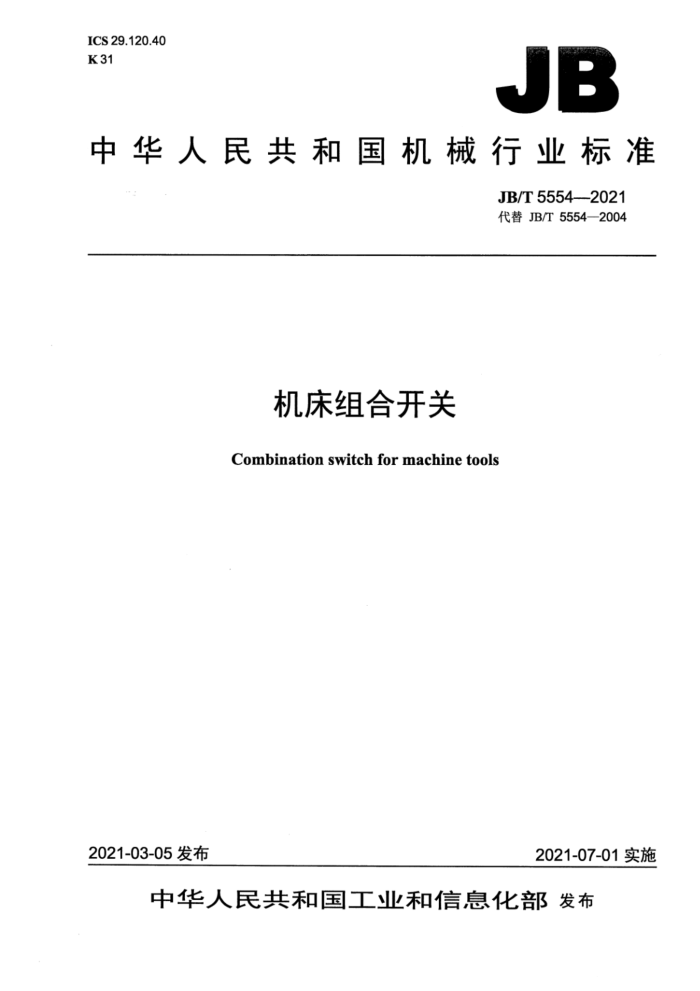

JB
中华人民共和国机械行业标准
JB/T5554—2021 代替JB/T5554—2004
机床组合开关 Combination switch for machine tools
2021-03-05发布
2021-07-01实施 目 次
前言 1范围.. 2规范性引用文件 3术语和定义 4分类.. 4.1按用途分类. 4.2 按极数分类
-
4.3 按操作件颜色分类 4.4 按安装方式分类. 5特性 5.1 额定电压 5.2 电流.. 5.3 操作频率.. 5.4 额定工作制 5.5 使用类别.. 5.6外形尺寸和安装尺寸.. 6产品资料 7正常的使用、安装和运输条件 7.1总则.. 7.2 安装条件 7.3 安装类别. 8结构和性能要求 8.1结构要求.. 8.2性能要求.. 9试验 9.1 试验分类. 9.2 验证结构要求 9.3 验证性能要求. 9.4 特殊试验表1 使用类别表2 最小电气间隙.. 表3 最小爬电距离. 表4温升极限表5工频耐受电压试验电压值表6不同使用类别的额定接通和分断能力的条件表7电寿命试验条件表8约定操作性能试验条件
L
10 11 13
-
.8 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5554-2004《机床组合开关》，与JB/T5554—2004相比主要技术变化如下：
范围中将交流额定电压“660V”改为“690V”（见第1章）； -将规范性引用文件中所列标准修改为现行版本（见第2章）；
一
增加了5.1c）“额定冲击耐受电压Uim”（见5.1）；增加了5.4c）、d)、e）（见5.4）；增加了表1，并对其余表的序号进行了调整（见5.5）；一新增了“产品资料”一章（见第6章）；第7章修改为“正常的使用、安装和运输条件”（见第7章）； -增加了其中电源通断开关的外壳防护等级应不低于本标准8.1.5的规定（见8.1.7）：表5修改了部分参数（见8.2.2.2）：删除了“当开关的电气间隙小于表1数值”，将其更改为“开关应进行冲击耐受电压试验”（见 8.2.2.1，2004年版的7.2.2.1）；表6名称“相应于几种使用类别的额定接通与分断能力的条件”更改为“不同使用类别的额定接通和分断能力的条件（见8.2.3）；删除了“对于AC-3、AC-4、DC-3、DC-5等使用类别，开关的分断能力如果适用，应具有足以切断最大电动机堵转电流及其所有其他电动机和负载的正常运行电流总和的能力”（见2004 年版的7.2.3）；增加了“耐低温性能”“耐湿性能”（见8.2.8、8.2.9）；增加了表6、表7、表8中符号的解释；将原“试验方法”和“检验规则”合并为第9章“试验”（见第9章，2004年版的第8章、第 9章); -在第9章中将机械寿命试验和电寿命试验统称为特殊试验（见9.1.5）；修改“GB/T4942.2—1993”为“GB/T14048.1—2012附录C”（见9.2.6）：修改“Aa”为“Ab”，“-25℃±3℃”为“-25℃±3K”（见9.2.7)；删除了“如果开关所有电气间隙均不小于7.1.2.1表1规定值，则不必进行本项试验”（见2004 年版的8.2.3.2.1）；参数50mA改为0.5mA（见9.3.3.2.2）删除了第10章。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：苏州电器科学研究院股份有限公司、北京机床电器有限责任公司、桂林机床电器
-
有限公司、华通机电股份有限公司。
本标准主要起草人：胡醇、刘亚芳、韩美丽、李春霖、李文礼、陈前进。 本标准所代替标准的历次版本发布情况为： 机床组合开关
1范围
本标准规定了机床组合开关的型式、特性、技术要求、试验方法和检验规则等。 本标准适用于交流50Hz和60Hz，交流额定电压至690V或直流额定电压至660V，额定电流至
100A的机床用组合开关（以下简称开关）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+
12h循环）
GB/T2828.1一2012：计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T2900.18—2008电工术语低压电器 GB/T4207-—2012固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法 GB/T5169.10一2017电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热
丝装置和通用试验方法
GB/T5169.11—2017电 电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（GWEPT）
GB/T5226.1—2019 机械电气安全机械电气设备第1部分：通用技术条件 GB/T14048.1-2012低压开关设备和控制设备第1部分：总则 GB/T14048.3一2017低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组
合电器
GB/T14048.4一2010低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触器和电动机起动器（含电动机保护器）
3术语和定义
GB/T14048.1—-2012、GB/T14048.3—2017、GB/T14048.4—2010和GB/T2900.18-2008界定的术语和定义适用于本文件。
4分类
4.1按用途分类 b）两种电源转换开关； c）交、直流电动机控制开关： d）一般隔离开关； e）其他开关。
4.2按极数分类
开关按极数可分为： a）二极开关； b）三极开关； c）四极开关； d）多极开关。
4.3按操作件颜色分类
开关按操作件颜色可分为： a）黑色、灰色：一般用途开关： b》红色：急停开关、直接通断电动机开关，如果红色操作件后面有衬托色，宜采用黄色： c）其他：自定。
4.4按安装方式分类
开关按安装方式可分为： a）板前安装； b）板后安装； c）其他。
5特性 5.1 额定电压
额定电压可分为： a）额定绝缘电压U; b）额定工作电压U； c）额定冲击耐受电压Uimp。
5.2电流
电流可分为： a）约定自由空气发热电流It： b）约定封闭发热电流Ihe： c）额定工作电流I。
5.3操作频率
按GB/T14048.1一2012中4.3.3的规定，具体由产品标准确定。 a）不间断工作制：； b）八小时工作制： c）断续周期工作制或断续工作制； d）短时工作制； e）周期工作制。 负载因数按GB/T14048.1一2012中4.3.4.3的规定，具体由产品标准确定。
5.5使用类别
各使用类别所规定的预期用途见表1。
表1使用类别
电流种类
使用类别代号 AC-21A、AC-21B AC-22A、AC-22B AC-23A、AC-23B
典型用途
通断电阻性负载，包括适当的过载通断电阻和电感混合负载，包括适当的过载通断电动机负载或其他高电感负载笼型感应电动机的起动、运行中分断笼型感应电动机的起动、反接制动或反向运行点动通断电阻性负载，包括适当的过载通断电阻和电感混合负载，包括适当的过载（如并励电动机）通断高电感负载（如串励电动机）并励电动机的起动、反接制动或反向运行、点动、电动机在动态中分断串励电动机的起动、反接制动或反向运行、点动、电动机在动态中分断
AC
AC-3 AC-4
DC-21A、DC-21B DC-22A、DC-22B DC-23A-DC-23B
DC
DC-3 DC-5
注：AC-3使用类别可用于不频繁的点动或在有限的时间内反接制动，例如机械的移动。在有限的时间内操作次
数不超过1min内5次或10min内10次。
5.6外形尺寸和安装尺寸
开关的外形尺寸和安装尺寸应符合具体产品标准的规定。
6产品资料
GB/T14048.3一2017第5章适用，并补充以下要求： a）开关经检验合格后才能包装，包装盒外应标明制造厂名称或商标、产品型号和名称、出厂年月
（或出厂号）。每台产品应随附产品合格证和产品使用说明书。 b）开关的外包装箱应紧固，能避免运输时受损、受湿。包装箱内应附有装箱单、产品使用说明书
等。包装箱外应有明显、耐久的标志，标志应包括下列内容： 1）制造厂名称（或商标）； 2）产品名称和型号； 3）产品数量； 4）包装箱的外形尺寸（长×宽×高）和毛重； 7正常的使用、安装和运输条件
7.1总则
GB/T14048.3一2017第6章适用，并补充本标准7.2和7.3的要求。 7.2安装条件
正常安装条件应符合制造厂的安装说明书的规定，对安装方位有规定或电器性能受安装条件显著影响的开关，应在具体产品标准中明确规定安装条件。 7.3 安装类别
开关的安装类别为ⅡI类或Ⅲ类。
8结构和性能要求
8.1结构要求 8.1.1材料
按GB/T14048.12012中7.1.2的规定。 8.1.2电气间隙和爬电距离 8.1.2.1电气间隙
开关按污染等级3级和安装类别II类、Ⅲ类以及相对地电压所确定的最小电气间隙见表2。
表2最小电气间隙
最小电气间隙
由电源系统额定电压确定的相对地电压值（交流有效值或直流值）
mm 安装类别
II 0.8 0.8 0.8 1.5 3.0 5.5
II 0.8 0.8 1.5 3.0 5.5 8.0
≤50 >50~100 >100~150 >150~300 >300~600 >600~1000
8.1.2.2爬电距离 表3最小爬电距离
电器承受长期应力的最小爬电距离
额定绝缘电压或工作电压（交流有效值或直流值）
mm 绝缘材料组别
V
1 1.5 1.9 3.2 5.0 6.3 8.0
II 1.7 2.1 3.6 5.6 7.1 9.0
IIa IIb 1.9 2.4 4.0 6.3 8.0 10.0
50 125(127)
250 400 500
630(690)
绝缘材料按它们的相比电痕化指数CTI，四个组别划分如下： a）绝缘材料组别I：CTI≥600; b）绝缘材料组别II：400≤CTI<600； c）绝缘材料组别Ia：175≤CTI<400； d）绝缘材料组别Ib：100≤CTI<175。
8.1.3接线端子
按GB/T14048.1—2012中7.1.8的规定。 8.1.4开关的金属外壳应有保护性接地端子 8.1.4.1保护性接地端子应安置在易于接线的地方，而且当罩壳或任何可拆卸的部件移去时，仍能使开关保持接地连接。 8.1.4.2保护性接地端子应有清楚的永久性的接地识别标志。 8.1.4.3接地螺钉最小尺寸应不小于以下规格：
a)≤20A时：M4; b）20A<≤200A时：M6
8.1.5带电部件防护
用做电源切断开关时，本标准按GB/T5226.1--2019中6.2.2的规定，切断开关断开后，所有仍然带电的部件应防护，其直接接触的防护等级应至少为IP2X或IPXXB。防护体上应有带电的警告标志。 8.1.6操作机构
开关的操作机构应动作灵活，定位可靠，操作位置有指示标志，操作角度、触头开闭状态、连接线等应符合产品图样的要求。 8.1.7外壳防护等级
