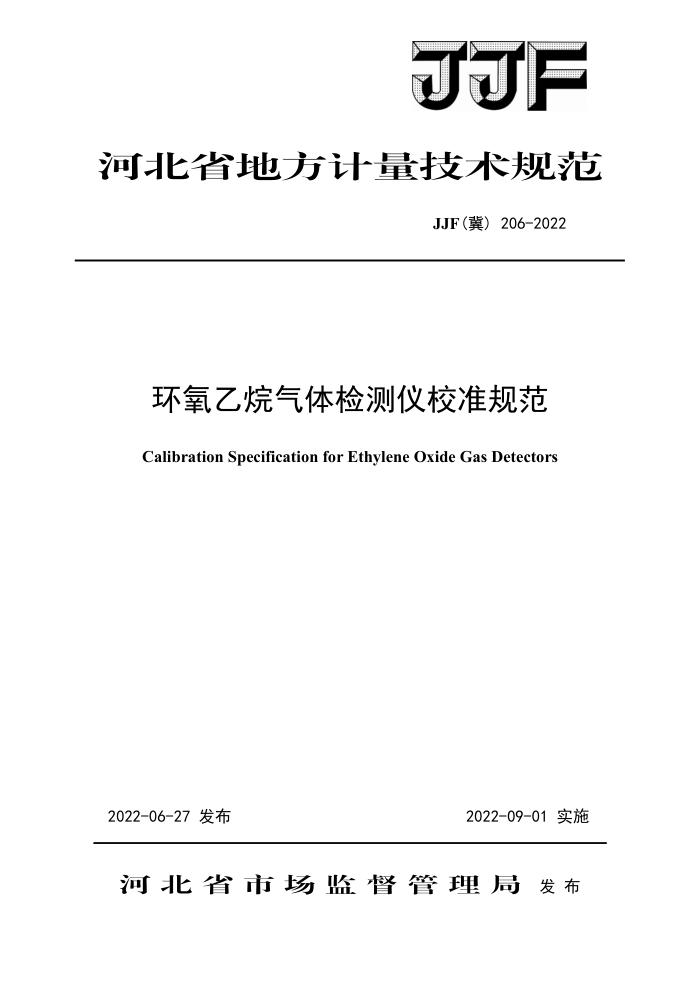

JF
河北省地方计量技术规范
JJF（冀）206-2022
环氧乙烷气体检测仪校准规范
Calibration Specification for Ethylene Oxide Gas Detectors
2022-06-27发布
2022-09-01实施
河北省市场监督管理局 发布 JJF（冀）206—2022
环氧乙烷气体检测仪
校准规范
JJF(冀) 206- -2022
Calibration Specification for Ethylene
OxideGasDetectors
归口单位：河北省市场监督管理局
主要起草单位：河北省计量监督检测研究院廊坊分院
本规范委托起草单位负责解释。 JJF(冀）206—2022
本规范主要起草人：
李军（河北省计量监督检测研究院廊坊分院）
马天燕（河北省计量监督检测研究院廊坊分院）
周洪峰（河北省计量监督检测研究院廊坊分院）
参加起草人：
邓少岩（河北省计量监督检测研究院廊坊分院）
张新影（河北省计量监督检测研究院廊坊分院）
吉喆（河北省计量监督检测研究院廊坊分院） JJF（冀）206—2022
目录
引言 1范围 2概述 3计量特性 4校准条件 4.1环境条件 4.2校准用计量器具及配套设备 5校准项目和校准方法 5.1示值误差 5.2重复性 5.3响应时间 5.4报警功能 5.5漂移 6校准结果表达 7复校时间间隔附录A环氧乙烷气体检测仪校准记录格式（推荐）附录B校准证书内页格式（推荐）附录C示值误差的测量不确定度评定示例（一）附录D示值误差的测量不确定度评定示例（二
(II) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (5) (6) (7) :(8) (12) JJF（冀）206—2022
引 言
本规范依据JJF1071一2010《国家计量校准规范编写规则》 、JJF1001-2011 《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》 编写。
本规范计量特性的制定参考了GB12358-2006《作业场所环境气体检测报警仪通用技术要求》、GB/T50493-2019 9《石油化工可燃气体和有毒气体检测报警设计标准》。
本规范为首次发布。
II JJF（冀）206—2022
环氧乙烷气体检测仪校准规范
1范围
本规范适用于测量上限不超过100umol/mol环氧乙烷气体检测仪的校准。
2概述
环氧乙烷气体检测仪（以下简称仪器）主要用于作业场所等环境中环氧乙烷气体浓度的检测，工作原理通常有电化学、红外NDIR、催化燃烧等。具有报警功能的仪器，当显示值大于报警设定值时，应有声、光或振动报警。仪器主要由检测元件、放大电路、报警系统、显示器等组成。仪器类型按使用方式分为固定式和便携式，按采样方式分为扩散式和泵吸式。
3计量特性
仪器的计量特性技术指标见表1。
表1仪器的计量特性技术指标
序号
项目
技术要求
测量范围为（0~10）μmol/mol时，MPE：±1μmol/mol 测量范围大于（10~100）μmol/mol时，MPE：±10%
示值误差
1
不大于5% 扩散式仪器不大于60s 泵吸式仪器不大于30s
重复性
2
响应时间
3
具有报警功能的仪器，应具有报警设定值，报警动作值应为报警设定值的85%~115%，报警功能应正常。
报警功能
4
5
零点漂移量程漂移
MPE:±3%FS
6
MPE: ±5 %FS
注：以上指标不用于合格性判别， 仅做参考。
4校准条件 JJF（冀）206—2022
4.1环境条件 4.1.1环境温度： (15～35)°C 4.1.2相对湿度： ≤85%。 4.1.3无影响仪器正常工作的电磁场及干扰气体，校准现场应保持通风并采取安全措施。 4.2校准用计量器具及配套设备 4.2.1气体标准物质：环氧乙烷气体标准物质，相对扩展不确定度不大于3% （k-2）。当采用气体稀释装置时，稀释后气体标准物质浓度的相对扩展不确定度应满足上述要求。 4.2.2零点气体：洁净空气或高纯氮气（99.999%）。 4.2.3秒表：分度值不大于0.1s。 4.2.4流量控制器：由两个气体流量计组成，流量范围（0~1500）mL/min或按照仪器说明书要求，准确度等级不低于4级。如图1所示。
流量计入口
被校仪器
流量计
-
- -
气体标准物质
旁通流量计 0
放空
-
图1流量控制器示意图
4.2.5减压阀及气体管路：应使用不与环氧乙烷气体发生反应或吸附的材质，如不锈钢和聚四氟乙烯材料。
5校准项目和校准方法
5.1示值误差
仪器按使用说明书的要求通电预热，通电预热稳定后，先通入零点气体调整仪器的零点，再通入浓度约为满量程80%的气体标准物质调整仪器的示值。然后分别通入浓度约为满量程20%、50%、80%的气体标准物质，待示值稳定后记录示值，每种浓度重复测量3次，取算术平均值作为仪器示值。按式（1）计算测量范围为（0~10）μmol/mol时的示值误差；按式（2）计算测量范围大于（10~100）μmol/mol时的示值误差。
4C=C-C
(1)
2 JJF（冀）206—2022
C-C,×100% C.
AC,:
(2)
式中： 4C——仪器示值绝对误差，μmol/mol; 4C,——仪器示值相对误差，%; c——3次测量结果的算术平均值，μmol/mol; C.一气体标准物质浓度值，μmol/mol
5.2重复性
通入零点气体使仪器示值回零，通入浓度约为满量程50%的气体标准物质，重复测量6次，重复性以单次测量的相对标准偏差表示，按式（3）计算仪器的重复性。
Z(c,-c) S,= C n-1 ×100%
I
(3)
式中： s, 测量重复性，%；
c 测量结果的算术平均值，umol/mol C,一—第i次测量值，μmol/mol; n——测量次数，n=6。
5.3响应时间
通入零点气体使仪器示值回零，再通入浓度约为满量程50%的气体标准物质，待示值稳定后读取仪器示值。撤去气体标准物质，仪器示值回零后，再通入上述浓度的气体标准物质，同时启动秒表，待仪器示值达到稳定示值的90% 时停止计时，记录秒表读数，重复测量3次，取3次秒表读数的算术平均值作为仪器的响应时间。 5.4报警功能
对于有报警功能的仪器，通入浓度约为报警设定值1.5倍的气体标准物质，使仪器出现报警动作，观察仪器的声光报警是否正常，并记录仪器显示的报警浓度值，重复测量3次，取3次测量结果的算术平均值作为仪器的报警动作值。
3
