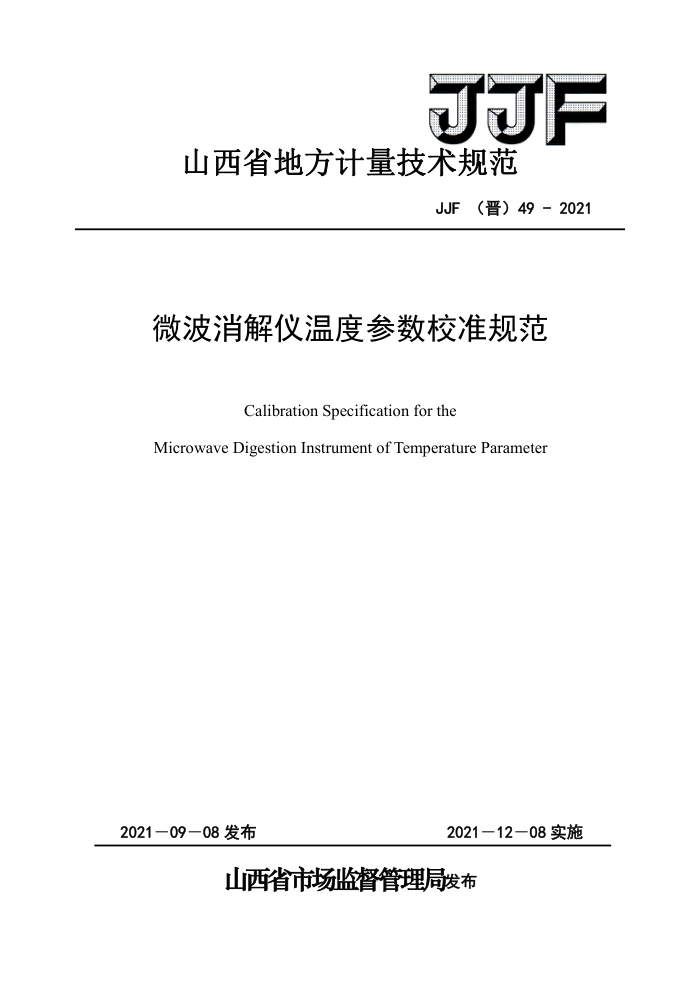

JJF
山西省地方计量技术规范
JJF（晋）49 － 2021
微波消解仪温度参数校准规范
Calibration Specificationforthe
Microwave Digestion Instrument of Temperature Parameter
2021-09—08发布
2021—12—08实施
山西省市场监督管理局发布 微波消解仪温度参数校准规范 CalibrationSpecificationfortheMicrowave Digestion Instrument of Temperature Parameter
JJF（普）49-2021
本规范经山西省市场监督管理局于2021年09月08日批准，并自2021
年12月08日起施行。
归口单位：山西省市场监督管理局
主要起草单位：山西省检验检测中心（山西省标准计量技术研究院）
参加起草单位：山西省市场监督管理局后勤服务中心
本规范技术条文由山西省检验检测中心（山西省标准计量技术研究院）负责解释 JJF（晋）49——2021
本规范主要起草人：
高丽（山西省检验检测中心（山西省标准计量技术研究院））
朱江（山西省检验检测中心（山西省标准计量技术研究院））郑志宇（山西省检验检测中心（山西省标准计量技术研究院））参加起草人：史超星（山西省检验检测中心（山西省标准计量技术研究院））
王亚梅（山西省检验检测中心（山西省标准计量技术研究院））
白新文（山西省市场监督管理局后勤服务中心）
任建平（山西省检验检测中心（山西省标准计量技术研究院）） JJF（晋）49- 2021
目录
引言 1范围· 2引用文件 3术语和计量单位· 4概述 5计量特性 6校准条件 7校准项目和校准方法· 8校准数据处理 9校准结果表达 10复校时间间隔附录A校准原始记录格式附录B校准证书（内页）格式附录C温度偏差测量结果的不确定度评
1
.3
.3
6
8
II JJF（晋）49——2021
引言
本规范是以JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1007-2007《温度计量名词术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》为基础性系列规范进行编写。
本规范采用了GB/T5170.1-2016《电工电子产品环境试验设备检验方法总则》、 GB/T5170.2-2017《环境试验设备检验方法第2部分：温度试验设备》、GB/T18800-2006 《家用微波炉性能试验方法》和GB/T26814-2011《微波消解装置》的相关术语定义和技术内容。
本规范是首次发布。
I JJF（晋）49——2021
微波消解仪温度参数校准规范
1范围
本规范适用于实验室用微波消解仪温度参数的校准。其它消解仪、萃取仪等也可以
参照本规范。 2 引用文件
本规范引用了下列文件： JJF1101-2019环境试验设备温度、湿度校准规范 GB/T5170.1-2016电工电子产品环境试验设备检验方法总则 GB/T5170.2-2017环境试验设备检验方法第2部分：温度试验设备 GB/T20367-2006家用微波炉性能试验方法 GB/T26814-2011微波消解装置凡是注日期的引用文件、仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1微波消解技术microwavedigestion technology
利用微波加热封闭容器中的消解液和试样，从而在规定条件下使其快速溶解的湿法
消化。 3.2微波消解仪（MDI仪）microwavedigestioninstrument
利用频率在2450MHz土50MHz频段电磁能量来加热腔体中材料达到消解目的的仪
器。 3.3消解罐digestionpot
微波可穿透的能分解难溶物质的密闭容器。 3.4工作空间working space
微波消解仪中能将规定的温度性能保持在规定偏差范围内的那部分空间。 3.5稳定状态steadystate
1 JJF（晋）49——2021
微波消解仪工作空间内任意点的温度变化量达到设备本身性能指标要求时的状态。
3.6温度偏差temperaturedeviation
在设备稳定状态下，工作空间各测量点在规定时间内实测最高温度和最低温度与设定温度的上下偏差。温度偏差包含温度上偏差和温度下偏差。 3.7温度均匀度temperatureuniformity
在微波消解仪稳定状态下，工作空间在某一瞬时任意两点温度之间的最大差值。 3.8温度波动度temperaturefluctuation
在微波消解仪稳定状态下，在规定的时间间隔内，工作空间任意一点温度随时间的
变化量。 4 概述
微波消解指利用微波加热封闭容器中的消解液（各种酸、部分碱液以及盐类）和
试样，从而在规定条件下使样品快速溶解。在微波消解过程中，微波加热试剂的同时，
使酸试剂和样品充分接触并最终迅速溶解样品。微波消解仪主要用于食品、药品、烟草和进出口检疫等实验室各类样品的分析前处理。
微波消解仪一般由自动监控系统和微波炉两部分构成。微波炉中包含微波消解罐、
温压控制罐、磁控管、排风系统等部件。 5计量特性
不同温度范围微波消解仪的技术要求见表1。
(℃)
表1微波消解仪的技术指标温度点
温度均匀度 温度波动度
温度范围 ≤100
温度偏差 ±2 ±3 ±2 ±3 ±5 ±2 ±3 ±5 ±7
2 2 2 2 2 2 2 3 3
±2 ±3 ±2 ±3 ±5 ±2 ±3 ±5 ±7
50 tmx-10 50 100 t.x-10 50 100
≤200
>200
1/2(200+ t.x)
t.--10
注： tmax 装置的上限温度设定值
2 JJF（晋）49——2021
6校准条件 6.1环境条件 6.1.1温度：（1535）℃；湿度：不大于85%RH。 6.1.2被校消解仪应放置于平稳的工作台上，不受强光直射和电磁干扰，周围应无强烈振动，无腐蚀性及易燃易爆气体，应避免其它冷、热源影响，还应有良好的通风装置。 6.2负载条件
一般在空载条件下校准，根据用户需要也可以在负载条件下进行，但应说明负载的情况。
注：空载指除了校准用的4个消解罐以外，不装载其它消解罐及试剂。 6.3测量标准
测量标准通常采用无线温度记录器，应具有设置数据记录间隔、启动、停止的功能。 温度记录器一般包括传感器和数据记录器两部分，其中传感器不应少于4支。
测量标准的测量范围需覆盖被校消解仪的温度控制范围，分辨力不低于0.1℃，最
大允许误差±0.1℃。
7 校准项目和校准方法
7.1校准项目
微波消解仪的校准项目为温度偏差、温度均匀度、温度波动度。
7.2校准前的准备 7.2.1外观检查
校准前应采用目测方法对微波消解仪进行外观检查，其外观应符合以下要求，（1）装置主机外露部件和随机配套装置外露部件应平整、无锐棱、毛刺、锈蚀和
破损现象；
（2）装置可拆部件应能无障碍地拆装：（3）装置铭牌和标志的文字、符号应端正清晰，并牢固可靠：（4）各项功能均能正常使用
7.2.2消解罐
使用老化程度基本一致的消解罐装载标准器，注入约1/2消解罐容积的纯净水或去离子水，使记录器全部浸没于水中。 7.3校准方法
3
