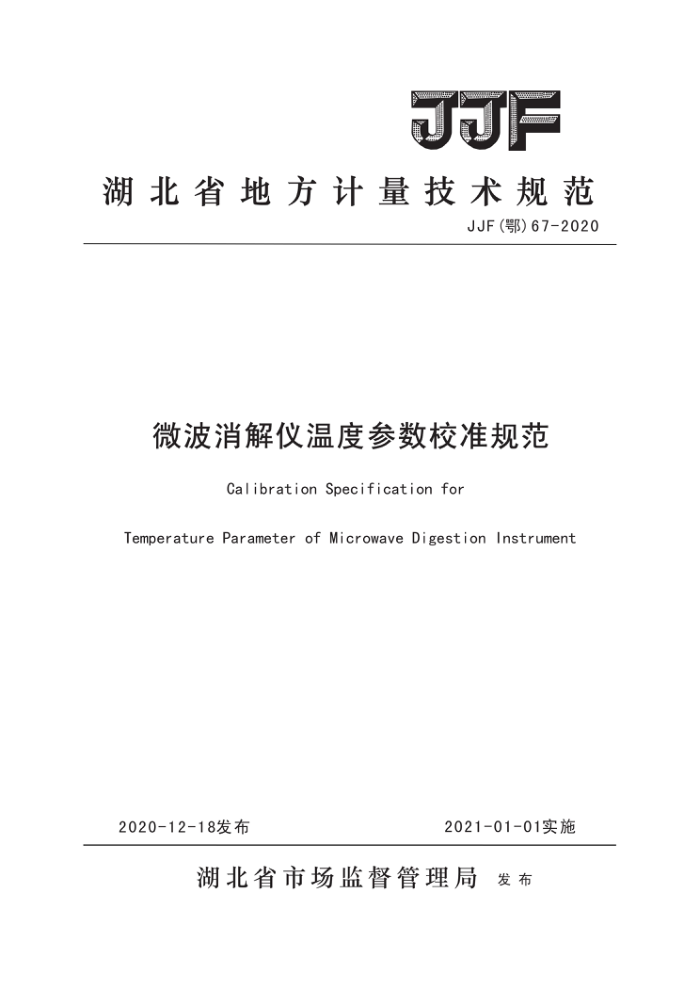

P
湖北省地方计量技术规范
JJF（鄂)67-2020
微波消解仪温度参数校准规范
Calibration Specification for
TemperatureParameterof MicrowaveDigestionInstrument
2020-12-18发布
2021-01-01实施
湖北省市场监督管理局 发布 JJF（鄂）67-2020
微波消解仪温度参数校准规范
CalibrationSpecificationfor Temperature Parameter of Microwave
JJF（鄂）67-2020
Digestion Instrument
归口单位：湖北省市场监督管理局
主要起草单位：武汉市计量测试检定（研究）所
参加起草单位：北京林电伟业电子技术有限公司
本规范由主要起草单位负责解释 JJF（鄂）67－2020
本规范主要起草人：
周文（武汉市计量测试检定（研究）所）韩础（武汉市计量测试检定（研究）所）刘星（武汉市计量测试检定（研究）所）
李万娟（武汉市计量测试检定（研究）所）
参加起草人：
罗曼（武汉市计量测试检定（研究）所）薛诚（北京林电伟业电子技术有限公司） JJF（鄂）67－2020
目录
引言 1 范围· 2 引用文件…· 3 术语： 3.1 微波消解法 3.2 标称温度 3.3 稳定状态 3.4 温度偏差 3.5 温度均匀度 3.6 温度波动度 4 概述· 5 计量特性： 6 校准条件 6.1 环境条件 6.2 校准设备 7 校准项目和校准方法 7.1 校准项目 7.2 校准方法 7.3 校准数据处理 8 校准结果表达· 9 复校时间间隔· 附录A 校准原始记录（参考格式）附录B 校准证书内页（参考格式）附录C 微波消解仪温度偏差校准结果不确定度分析，附录D 微波消解仪压力参数测量方法（建议）
(II) (1) (1) (1) (1) . (1) .(1) (1) (1) . (2) (2) (2) :(2) (2) .(2) (3) . (3) (3) (4) . (5) :(5) (6) (7) ·(8) (10)
...
.+ JJF（鄂）67－2020
引言
本规范是以JJF1071-2010 《国家计量校准规范编写规则》、JJF1001-2011《通用
计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》为基础性系列规范进行编写。
本规范为首次制定。
II JJF（鄂）67－2020
微波消解仪温度参数校准规范
1范围
本规范适用于密闭式微波消解仪温度参数的校准。
2 引用文件
本规范引用了下列文件： JJF1101-2019 环境试验设备温度、湿度校准规范 JJF1308-2011 医用热力灭菌设备温度计校准规范 GB/T26814-2011 微波消解装置 GB/T5170.1-2016电工电子产品环境试验设备检验方法第1部分：总则凡是注日期的引用文件，仅注日期的版本适用于本规范。
3术语
3.1微波消解法microwavedigestiontechnology
利用微波加热封闭容器中的消解液和试样，从而在高温增压条件下使各种样品快
速溶解的湿法消化的方法。 3.2标称温度nominaltemperature
按试验方法要求所规定的温度值或按需要预先设定的温度值。
3.3稳定状态steadystateoftestchamber
微波消解仪工作区域温度变化量达到设备稳定性指标要求时的状态。
3.4温度偏差temperaturedeviation
微波消解仪稳定状态下，测量点测得的温度平均值与标称值之差。用其中绝对值
最大的表示。
3.5温度均匀度temperatureuniformity
微波消解仪稳定状态下，各测量点温度的不一致性。用稳定状态下单个测量点所
取校准数据的平均值与所有测量点所取校准数据的平均值之差的绝对值的最大值表示。
1 JJF（鄂）67－2020
3.6温度波动度temperaturefluctuation
微波消解仪稳定状态下，在规定的时间间隔内，测量点温度随时间的变化量。用
所有测量点各自测得的最高温度值与最低温度值之差的算术平均值的1/2表示。
4概述
微波消解仪是利用微波的激活反应能力加热密闭容器内的试剂和样品，使制样容器内压力增加，反应温度提高，从而大大提高反应速率，缩短样品制备时间的装置。通常用于原子吸收（AA）、原子荧光（AFS）、电感耦合等离子发射光谱（ICP-OES）、电感耦合等离子体-质谱（ICP-MS）、气相色谱（GC)、气相色谱质谱联用仪（GC-MS）及其它仪器的样品制备。
仪器主要由磁控管、波导管、微波炉腔、能转动的负载盘和样品架、自动控制系统、 排风系统、安全防护门、微波消解罐等组成。消解罐是用于分解难溶物质的容器，具有微波可穿透性。
5计量特性
微波消解仪的主要计量特性见表1：
表1微波消解仪的主要计量特性
技术参数及相应技术要求
温度范围℃
温度偏差℃ 温度均匀度℃ 温度波动度℃/10min
±2 ±3 ±5
0~50 >50~100 >100~200
±2 ±3 ±5
2 3 5
注：以上技术指标不适用于合格判定，仅供参考。
6校准条件
6.1环境条件
环境温度：15℃35℃；相对湿度：不大于85%。 微波消解仪应放置于平稳固定的工作台上，设备四周不得有遮盖，应有良好的工作
2
