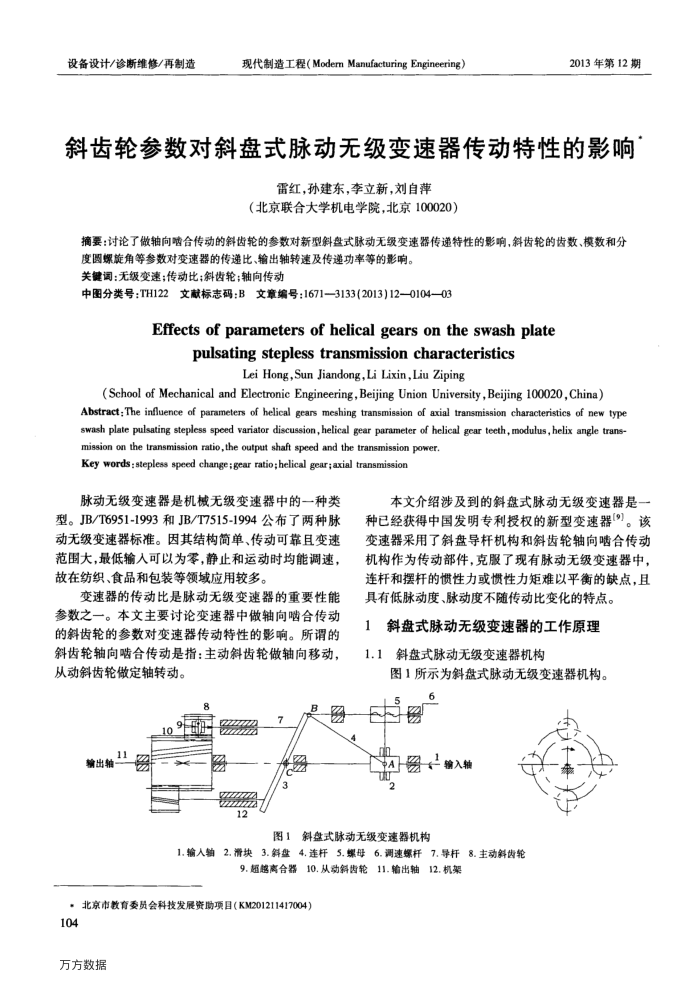

设备设计/诊断维修/再制造
现代制造工程（Modem Manufacturing Engineering）
雷红，孙建东，李立新，刘自萍
（北京联合大学机电学院，北京100020）
2013年第12期
摘要：讨论了做轴向啮合传动的斜齿轮的参数对新型斜盘式脉动无级变速器传递特性的影响，斜齿轮的齿数、模数和分
度圆爆旋角等参数对变速器的传递比、输出轴转速及传递功率等的影响。关键词调：无级变速：传动比：斜齿轮：轴向传动
中图分类号：TH122文献标志码：B文章编号：1671-—3133(2013)12—0104—03
Effectsofparametersofhelicalgearsontheswashplate
pulsating stepless transmission characteristics
Lei Hong, Sun Jiandong, Li Lixin , Liu Ziping
(School of Mechanical and Electronic Engineering,Beijing Union University,Beijing 100020,China)
Abstract: The influence of parameters of helical gears meshing transmission of axial transmission characteristics of new type swash plate pulsating stepless speed variator discussion,helical gear parameter of helical gear tecth,modulus,helix angle trans-
mission on the transmission ratio,the output shaft speed and the transmission power. Key words : steples speed change ; gear ratio; helical gear;axial transmission
脉动无级变速器是机械无级变速器中的一种类型。JB/T6951-1993和JB/T7515-1994公布了两种脉动无级变速器标准。因其结构简单、传动可靠且变速范围大，最低输入可以为零，静止和运动时均能调速，故在纺织、食品和包装等领域应用较多。
变速器的传动比是脉动无级变速器的重要性能参数之一。本文主要讨论变速器中做轴向啮合传动的斜齿轮的参数对变速器传动特性的影响。所谓的斜齿轮轴向啮合传动是指：主动斜齿轮做轴向移动，从动斜齿轮做定轴转动。
0o
11
输出轴-
12
本文介绍涉及到的斜盘式脉动无级变速器是种已经获得中国发明专利授权的新型变速器[")。该变速器采用了斜盘导杆机构和斜齿轮轴向啮合传动机构作为传动部件，克服了现有脉动无级变速器中，连杆和摆杆的惯性力或惯性力矩难以平衡的缺点，且具有低脉动度、脉动度不随传动比变化的特点。
斜盘式脉动无级变速器的工作原理 1.1斜盘式脉动无级变速器机构
图1所示为斜盘式脉动无级变速器机构。
5
6
H 2
二输入轴
图1斜盘式脉动无级变速器机构
1.输人轴2.滑块3.斜盘4.连杆5.螺母6.调速螺杆7.导杆8.主动斜齿轮
9.超越离合器10.从动斜齿轮11.输出轴12.机架
，北京市教育委员会科技发展资助项目（KM201211417004） 104
