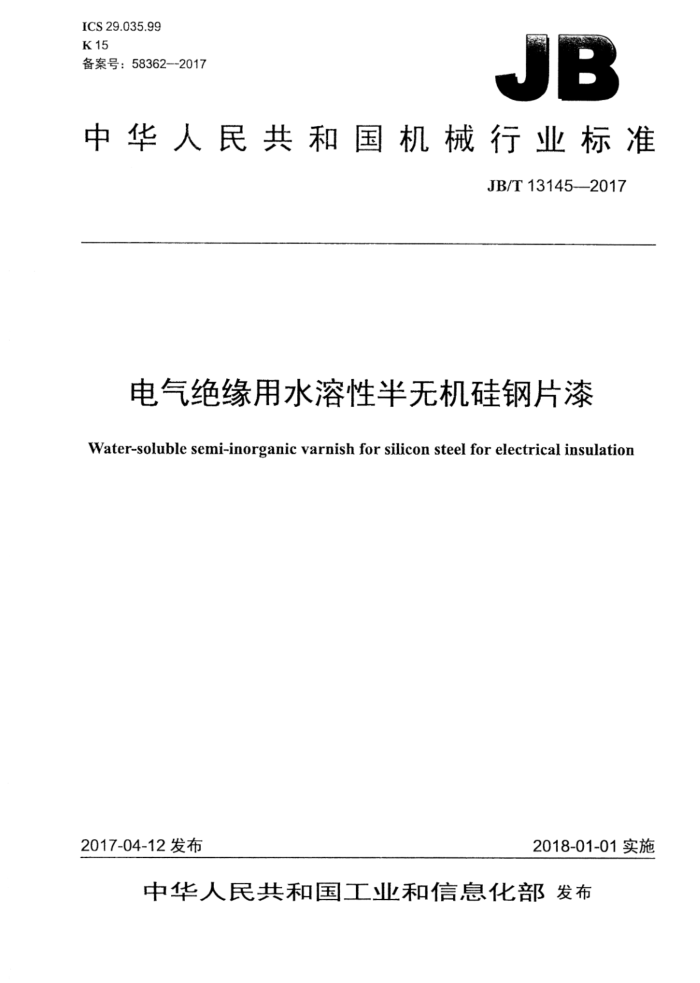

ICS 29.035.99 K15 备案号：58362--2017
JB
中华人民共和国机械行业标准
JB/T13145-2017
电气绝缘用水溶性半无机硅钢片漆
Water-soluble semi-inorganic varnish for silicon steel for electrical insulation
2018-01-01实施
2017-04-12发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
电气绝缘用水溶性半无机硅钢片漆
JB/T13145--2017
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张15千字
2018年1月第1版第1次印刷
定价：12.00元
*
书号：15111·14508 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13145—2017
目 次
前言 1 范围
II
规范性引用文件 3 要求，
2.
试验方法 4.1 外观. 4.2 密度.. 4.3 黏度... 4.4pH值. 4.5 不挥发物含量. 4.6 无机物含量.. 4.7 表面干燥性 4.8 附着力. 4.9 漆膜固化度. 4.10 耐变压器油 4.11 弯曲试验 4.12 漆膜硬度. 4.13 表面绝缘电阻率和片间绝缘电阻率 4.14电气强度 5检验规则.
2
4.
2
2
3
EE+
3
包装、标志、贮存和运输
6
表1硅钢片漆的要求 JB/T13145——2017
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本标准负责起草单位：机械工业电工材料产品质量监督检测中心、浙江荣泰科技企业有限公司本标准参加起草单位：山东齐鲁电机制造有限公司、四川东材绝缘技术有限公司、西安西电电工材料
有限责任公司、嘉兴市新大陆机电有限公司、金坛市华荣绝缘材料有限公司、艾仕得涂料系统（上海）有限公司。
本标准主要起草人：马林泉、曹万荣、魏景生、张志浩、赵平、许自贵、刘洪斌、陆云峰、吴化军、 陆帮荣、付金红。
本标准为首次发布。
II JB/T13145—2017
电气绝缘用水溶性半无机硅钢片漆
1范围
本标准规定了电气绝缘用水溶性半无机硅钢片漆的要求、试验方法、检验规则、包装、标志、贮存和运输。
本标准适用于电气绝缘用水溶性半无机硅钢片漆（以下简称硅钢片漆）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1723—1993 涂料粘度测定法 GB/T1725—2007 色漆、清漆和塑料 +不挥发物含量的测定 GB/T1727—1992 漆膜一般制备法 GB/T1747.2—2008 色漆和清漆颜料含量的测定第2部分：灰化法 GB/T1981.12007 电气绝缘用漆第1部分：定义和一般要求 GB/T1981.2--2009 电气绝缘用漆第2部分：试验方法 GB2536电工流体 变压器和开关用的未使用过的矿物绝缘油 GB/T6739—2006 色漆和清漆 铅笔法测定漆膜硬度 GB/T6742—2006 色漆和清漆 弯曲试验（圆柱轴） GB/T6750—2007 色漆和清漆 密度的测定比重瓶法 GB/T9274—1988 色漆和清漆 耐液体介质的测定 GB/T9286—1998 色漆和清漆漆膜的划格试验 GB/T13452.2-2008 色漆和清漆漆膜厚度的测定 NB/T42003—2013 高压电机铁心（冲片）绝缘试验方法
3要求
一次交货的所有材料，除了应符合GB/T1981.1一2007规定的要求外，还应符合本标准表1的规定。
表1硅钢片漆的要求
序号 1 2 3 4
性能外观
单位 - g/cm3 s
要求
灰色，搅匀后色泽均匀，无可见固体颗粒或粉块
密度（23℃±2℃）
1.6~1.9 供需双方商定 7.5~9.5
黏度（涂-4黏度计，23℃土2℃）
pH值
不挥发物含量（110℃土2℃，2h）（质量分数） %
≥70
S JB/T13145—2017
5检验规则
5.1每批硅钢片漆均应进行出厂或型式检验。 5.2用相同的原材料、工艺和设备系统连续生产的经一次混合的硅钢片漆为一批。出厂检验项目为表 1中第1项~第5项和第15项。 5.3型式检验项目为表1规定的所有项目，每年至少检验一次。有下列情况之一时，一般应进行型式检验：
a）生产设备、材料、工艺条件有较大改变，可能影响产品性能； b）产品长期停产后，恢复生产； c）出厂检验结果与上次型式检验有较大差异； d）国家质量监督机构提出进行型式检验的要求。
5.4样品应从每批硅钢片漆的不少于包装桶总数5%的桶中抽取。若批量小时，抽取样品的包装桶总数不得小于3桶，若小于3桶则全取。抽取样品时先将每个待抽桶中的硅钢片漆充分搅拌均匀，然后从中各取出约500硅钢片漆放入同一小桶中，经充分混合均匀后再从中取出所需数量的硅钢片漆装在一个洁净干燥的磨口瓶中作为试样。试样应在温度为23℃士2℃、相对湿度为50%土5%的试验环境中保持4h后方可用于试验。 5.5试验结果中的任何一项不符合技术要求时，则应从该批其余的包装桶中按5.4的规定重新取样重复该项检验，若结果仍不符合要求，则该批硅钢片漆为不合格品。 5.6每批产品均应附有产品检验合格证。在用户要求时，制造厂应提供型式检验报告。
6包装、标志、贮存和运输
6.1硅钢片漆应装在活净而干燥的铁桶或塑料桶中，并密封好。容器的容积优先选用5L10L、20L 25L和200L 6.2桶上应标明：制造厂名称、产品型号及名称、制造日期或批号、毛重及净重，以及“小心轻放” 等字样和图示标识。 6.3硅钢片漆应存放在清洁、干燥、通风良好、温度为5℃～30℃的库房中。 6.4硅钢片漆贮存在原密封容器中时，从出厂之日算起的贮存期为六个月。超过贮存期，按本标准进行检验，合格者仍可使用。 6.5在运输过程中硅钢片漆应装载在有篷的车船中，不得靠近火源、暖气和受日光直射，还应注意低温环境以免出现冰冻现象。
