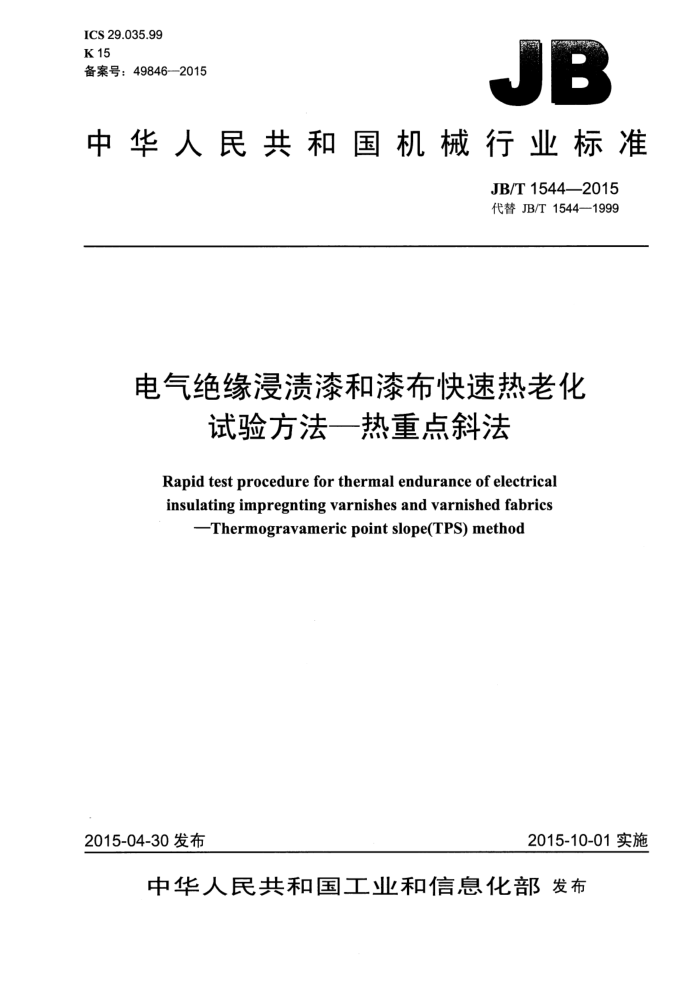

ICS 29.035.99 K15 备案号：49846—2015
JB
中华人民共和国机械行业标准
JB/T 1544—2015 代替 JB/T 1544—1999
电气绝缘浸渍漆和漆布快速热老化
试验方法一热重点斜法 Rapid test procedure for thermal endurance of electrical insulating impregnting varnishes and varnished fabrics
-Thermogravameric point slope(TPS) method
2015-10-01实施
2015-04-30 发布
中华人民共和国工业和信息化部发布 JB/T 1544——2015
目 次
前言
-
范围. 2规范性引用文件. 3试验依据. 4试样制备. 4.1 恒温点功能性试验用试样 4.2热失重试验用试样， 4.3 试样贮存条件 5试验设备 5.1 老化烘箱 5.2击穿电压装置. 5.3热重分析仪 6试验条件... 6.1 恒温点功能性试验 6.2热失重试验 7试验程序. 8 结果计算. 9 试验报告，
1
....................
2
2
..
.................
................
表 1 试验温度选择表 2 不同试验条件下的 Eo与 RCo值
AW
表3
宿
V JB/T 1544—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T1544一1999《电气绝缘浸渍漆和漆布快速热老化试验方法一热重点斜法》，与JB/T
15441999相比主要技术变化如下：
修改了规范性引用文件；将4.2.1.1中“温度指数30℃”改为“温度指数20℃～40℃”；一将4.2.1.2中“细度为100目”改为“细度为100目～150目”； -修改了5.3条设备名称及内容；修正了8.2条中“表观热裂解活化能”的计算公式；完善了表3。 本标准由机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本标准起草单位：机械工业电工材料产品质量监督检测中心、四川东材科技集团股份有限公司、苏
州巨峰电气绝缘系统股份有限公司、西安西电电工材料有限责任公司。
本标准主要起草人：宋玉侠、于龙英、赵平、夏宇、杜超云。 本标准于1977年1月首次发布，1999年8月第一次修订，本次为第二次修订。
II JB/T 1544—2015
电气绝缘浸渍漆和漆布快速热老化
试验方法一热重点斜法
1范围
本标准规定了漆膜柔软的电气绝缘浸渍漆和漆布的快速热老化试验方法。 本标准适用于漆膜柔软的电气绝缘浸渍漆和漆布的快速热老化试验，以温度指数（t）和热寿命线
方程表示耐热性。
本标准不能代替常规热老化试验方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1408.1-2006　绝缘材料电气强度试验方法　第1部分：工频下试验 GB/T11026.4—2012　电气绝缘材料　耐热性　第4部分：老化烘箱　单室烘箱 GB/T27749—2011绝缘漆耐热性试验规程　电气强度法
3试验依据
本标准基于电气绝缘热寿命试验理论一lgT=a+b/T，即绝缘寿命t的对数与绝对温度 T 的倒数成线性关系，将恒温下功能性试验和匀速升温下热失重试验结合起来，即由常规热老化试验方法做一恒温点功能性试验，求得该温度下的热寿命值；由热重曲线求得热寿命线的斜率，快速评估材料的热老化性能。
4试样制备
4.1恒温点功能性试验用试样 4.1.1对于漆试样
按 GB/T 27749-2011 中第4 章的规定制备。 4.1.2对于漆布试样
每块漆布的尺寸为150 mm×300mm，平行于布的经线方向为300 mm。每块漆布应固定在一合适的试样框架上。这种框架可以用100 mm长、直径为 1.7mm 的耐腐蚀导线弯成的矩形，内部尺寸为 150 mm×300mm，导线的两端在一个弯角处重叠 50 mm并扎在一起。 4.2热失重试验用试样 4.2.1对于漆试样 4.2.1.1取按4.1的规定制备试样的浸渍漆或漆布漆，依其固化条件制成厚度小于3mm的漆饼。在高
1 JB/T 1544—2015
于预计温度指数20℃～40℃下，烘焙处理8h～24h。 4.2.1.2烘焙处理后研成粉末，其细度为100目～150目。 4.2.2 2对于漆布试样 4.2.2.1烘焙条件同漆试样。 4.2.2.2将烘焙后的漆布裁成 1 mm×1 mm 小片。 4.3试样贮存条件
制备后的试样保存于干燥器中。
5试验设备
5.1老化烘箱
按 GB/T 11026.4—2012 的规定。 5.2击穿电压装置
按GB/T1408.1—2006中第5章的规定。 5.3热重分析仪
热重分析仪应满足下列要求： a）能自动记录受试材料重量随温度的变化情况，温度自动记录仪的准确度不低于1.0级； b）热重分析仪天平感量为0.1mg; c）升温方式为匀速升温，升温速度偏差小于土5%； d）在试验温度范围内，热重分析仪的零点漂移小于0.1mg； e）重量自动记录准确度为±0.1mg; f）温度记录系统应进行校准。
6 试验条件
6.1 1恒温点功能性试验
按 GB/T 27749一2011中第7章规定的程序进行。试验温度按表1的规定选择，其热寿命值不得低于 500 h。
表1试验温度选择
温度指数估计范围
试验温度 ℃ 170～190 190~215 215~240 240~260 260～280 280～300 300～320
120～129 130～154 155~179 180~199 200~219 220~239 240 以上
2 JB/T 1544--2015
6.2热失重试验
热失重试验条件为：
试样质量：8mg～20 mg; 升温速度：3℃/min或5℃/min; 试验气：常压干燥空气。
７ 试验程序
7.1恒温点功能性试验按 GB/T27749—2011中第7章规定的程序进行。 7.2热失重试验按热重分析仪操作规程进行，记录热重曲线。
8 结果计算
8.1恒温点t（℃）的热寿命值，按GB/T27749一2011中第8章的规定进行计算，求其寿命值。 8.2从热重曲线上，取失重5%～50%（间隔5%）所对应的十个温度值，按经验公式（1）计算该材料的表观热裂解活化能 Ep:
10
Ep = Eo + RCoZt (AW)
(1)
(Wa ),
n=l
式中: Eo -常数，单位为焦每摩尔(J/mol);
_气体常数，8.314，J/(K·mol);
R-
Co——系数; tn -对应于每一个△W/Wa 的温度值的数值，单位为摄氏度(℃); AW
-失重百分数；
-
Wa △W—试样在 t，下的失重量的数值，单位为毫克(mg); Wa—试样总失重量的数值，单位为毫克(mg)。 Eo、RCo按试验条件取值，见表2。
表 2不同试验条件下的 E。与 RCo值
粉末状
漆布状
试验条件
Eo 57 739 57 739
RCo 8.37 8.20
Eo 50 208 50 208
RCo 9.20 8.62
3℃/min 5℃/min
8 mg~20 mg
1
AW Wa)
的值，可从表3查得。
热寿命线的斜率按公式（2）计算：
Ep 2.303R 19.147
Ep
(2)
b :
取两次试验的平均值作为结果，两次试验的相对误差不大于2%
3 JB/T 1544—2015
.1
表3 (AW） 2值
(Wa)n AW/Wa
'n
3
10% 15% 20% 25% 30% 35% 40% 45% 50%
5% 894 939
338 316 298 283 355 332 313 297
632 664 542
516
447 470
400 420
365 383
200 210 220 984 696 568 492 440 402 372 348 328 311
727 594 514 460 420 389 364 343 325
230 240 1 073 759 620 537 480 438 406 379 358 339
1 027
422 395 373 354
1 118 791
250 260 270 280 290 300 1 342 949 775 671 600 548 507 474 447 424 310 1 386 980 800 693 620 566 524 490 462 438
645
559
500
456
822 671 581 520 475 439 411 388 368
1 163 1 207 1 252 1 297
493 456 427 402 382 511
854 885 917
697 723 749 648 580 529 490 459 432 410
604 626 560
540
473
443 417 396
716 738
584 602
541 558
506 522
477 492
453 467
320 330 340 350 360 370 380 390 1 744 1 233 1 007 872
1 431 1 476 1 044 1 521 1 075 878 760 680 621 575 538 507 481
1 012
826 852
640 660
783 700 639 592 553 522 495
904
1 565 1 107 1 610 1 138 930 805 720 657 608 569 537 509
827 740 676 625 585 552 523
955 981
1 655 1 170 1 699 1 202
694 642 601 566 537 712 659 617 581 552 730
850
760 780 800
894 917 820 749 693 648 611 580
676
632
596 566
400 410 420 430 440 450 460 470 2 102 1 486 1 214 1 051 940 858 794 743 701 665 480 2 147 1 519 .1 239 1 073 960 876 811 759 716 679
1 789 1 265 1 033 1 834
1 297 1 059
710 664 626 594
1 878 1 328 1 084 939 840 767 1 923 1 360 1 110 962 860 785 727 680 641 608 1 968 1 391 1 136 984 880 803 744 696 656 622 2 012 1 423 1 162 1 006 900 822 760 712 671 636 2 057 1 455 1 188 1 029 920 840 777 727 686 651
828
490 500 2 236 1 581 1 291 1118 1 000 913. 845 791 510 2 281 1 613 1317 1 140 1 020 931 862 806 760 721
2 191
1 550 1 265 1 096
980
895
775
730 745
693 707
735
822
520 530 2 370 1 676 4 368 1 185 1 060 968 896 838 790 750 540 2 415 1 708 1 394 1 207 1 080 986 913 854 805 764 550 2 460 1 739 1 420 1 230 1 100 1 004 930 870 820 778
2 326
1 644 1 343 1 163 1 040
949
879
775
2 504 1 771 1 446 1 252 1 120 1 022 946 885
835
792
560
