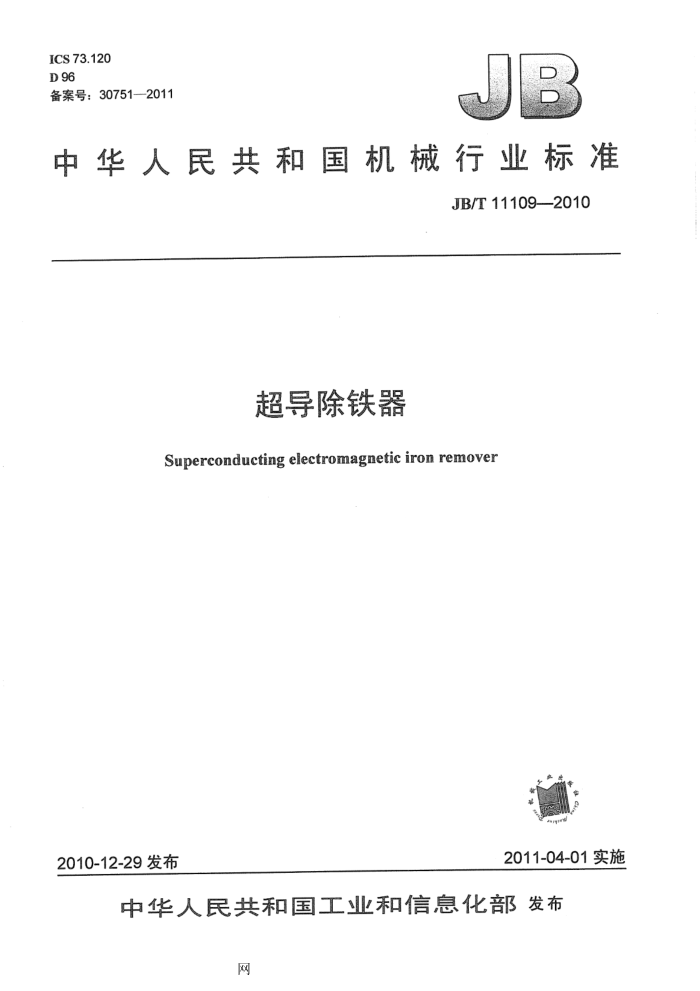

中华人民共和国机械行业标准
JB/T11109--2010
超导除铁器
Superconducting electromagnetic iron remover
2011-04-01实施
2010-12-29发布 目 次
m
前言范围.
1
2规范性引用文件 3型式与基本参数. 3.1型式 3.2 型号.. 3.3基本参数 4技术要求..
试验方法
5 6检验规则 7标志、标签和使用说明书， 8包装、运输和贮存 前言
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：山东华特磁电科技股份有限公司。 本标准参加起草单位：中国科学院高能物理研究所、抚顺隆基电磁科技有限公司。 本标准主要起草人：王兆连、朱自安、刘风亮、黄嘉琳、邵贵成、孔凡祝、傅佩超。 本标准为首次发布。 超导除铁器
1范围
本标准规定了超导除铁器的型式、基本参数、技术要求、试验方法、检验规则、标志、标签、使用说明书。包装、运输和贮存。
本标准适用于超导除铁器（以下简称除铁器）。该除铁器配合带式输送机使用，可除去混杂在非磁性物料中质量为0.01kg~5kg的铁磁性物品。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB150-1998钢制压力容器 GB/T191包装储运图示标志（GB/T191--2008，ISO780：1997，MOD） GB/T1720-1979漆膜附着力测定法 GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法（GB/T
3768--1996, eqv ISO 3746: 1995)
GB/T6388 运输包装收发货标志 GB/T9969 工业产品使用说明书总则 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 JB/T4730.2—2005承压设备无损检测第2部分：射线检测 JB/T5000.12重型机械通用技术条件第12部分：涂装
3型式与基本参数 3.1型式
除铁器是由超导绕组产生磁场、手动卸铁的悬挂式除铁设备。 3.2型号
除铁器的型号表示方法如下： R C c□
适用输送机带宽，单位为分米（dm）超导式磁场除铁器其他洗选设备
标记示例：适用输送机带宽为2000mm的超导除铁器，其标记为： 5试验方法 5.1磁感应强度用精度不低于2.5级的特斯拉计，在距离为额定悬挂高度处对应磁极几何中心位置测量。 5.2励磁功率用精度等级不低于1.0级的直流电压表测量。 5.3用500V绝缘电阻表检测4.3，所用仪器精度等级不应低于1.5。 5.4用氨质谱检漏仪检验4.4和4.5。真空检漏应在真空容器和管道的内表面做清洁处理后进行。常温容器及其管道在常温下检验。低温容器及其管道在常温下检一次，降至工作温度时检一次，恢复常温再降至工作温度后再检一次。 5.5按JB/T4730.2的要求进行射线检测检验4.6。 5.6噪声按GB/T3768的规定检验。 5.7漆膜外观质量目测检验，漆膜厚度用电磁式膜厚计测量，漆膜附着力按GB/T1720中规定的方法检验。 6检验规则 6.1 每台除铁器须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2每台除铁器均应进行出厂检验，出厂检验磁感应强度、4.3、4.8、4.12和4.13。 6.3有下列情况之一时，除铁器应进行型式检验：
a）新产品投产前或老产品转厂生产时： b）当结构、工艺或材料有重大改变，可能影响产品性能时： c）正常生产时每隔三年； d）产品停产一年以上恢复生产时； e）出厂检验结果与上次型式检验有较大差异时： f）国家质量监督检验机构提出型式检验要求时。
6.4型式检验应符合本标准的所有要求。 6.5型式检验应从出厂检验合格的产品中任意抽取一台进行。如检验不合格应加倍抽检，若仍不合格则判定型式检验不合格。 7标志、标签和使用说明书 7.1每台除铁器均应在适当而明显的位置固定产品标牌。其标牌应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称和地址： b）产品名称及型号； c）主要技术参数： d）产品执行的标准号： e）出厂编号； f）制造日期。
7.2除铁器的使用说明书应符合GB/T9969的规定，并以醒目的文字标示出强磁设备开启时对精密仪器、电源工具及特殊病人的安全提示。 7.3除铁器的包装标志应符合GB/T191和GB/T6388的规定。其内容包括：
a）收货站及收货单位名称； d）毛重、净重、箱号及外形尺寸； e）起吊作业标志和储运图示标志。
8包装、运输和贮存 8.1除铁器应采用封闭包装。包装应符合GB/T13384的要求。包装箱应坚固耐震，通风防雨，并符合陆路或水路运输要求。 8.2除铁器运输时应处于垂直状态，并采取适当的减震措施以防震动。 8.3除铁器应随机附带下列技术文件：
a）产品质量合格证明文件； b）产品使用说明书； c）产品总图、安装图： d）装箱清单及成套发货明细表。
8.4除铁器应贮存在干燥的库房中。 8.5 除铁器每存放一年应进行一次养护。 010260111
