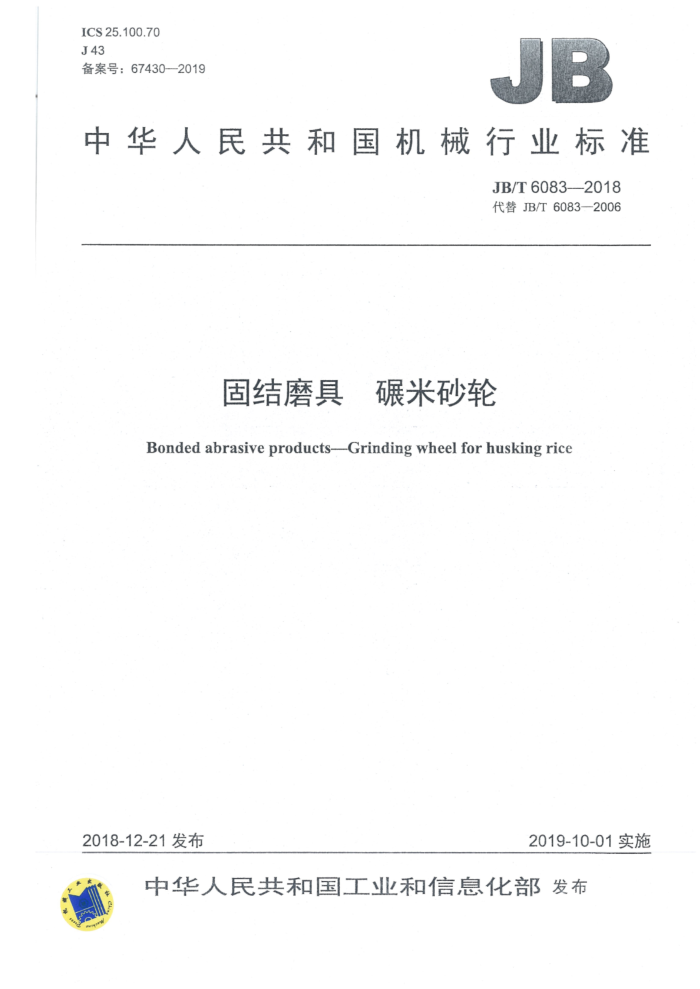

ICS25.100.70 J43 备案号：67430—2019
：
中华人民共和国机械行业标准
JB/T6083-2018 代替JB/T6083-2006
固结磨具 碾米砂轮
Bonded abrasive products--Grinding wheel for husking rice
2018-12-21发布
2019-10-01实施
中华人民共和国工业和信息化部发布 JB/T6083---2018
目 次
前言 1 范围 2规范性引用文件... 3分类、代号和尺寸 3..1分类... 3.2尺寸代号 3.3形状代号和尺寸 4 标记 5技术要求. 5.1 基本尺寸极限偏差 5.2 形位公差 5.3. 外观 5.4 磨料代号及粒度 5.5 硬度. 5.6 不平衡量... 5.7 安全要求. 5.8标志. 6试验方法
10 10 10
12 12 12 12
检验规则包装、运输、验收和贮存
7 8
.13 .....14
附录A（规范性附录） 动平衡试验与校正 A.1设备... A.2 试验. A.3 校正
14 14 JB/T60832018
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T6083一2006《固结磨具：碾米砂轮》，与JB/T6083—2006相比主要技术变化
如下：
删除了部分引用文件（见第2章，2006年版的第2章）：修改了部分标记符号（见3.2，2006年版的4.1）；修改了部分碾米砂轮的形状及尺寸（见3.3，2006年版的3.2）；修改了碾米砂轮标记的规定（见第4章，2006年版的4.2）；修改了基本尺寸极限偏差（见5.12006年版的5.1）；修改了键槽的规定（见5.1.4，2006年版的5.7)；增加了磨料代号及粒度的规定（见5.4）；修改了硬度的规定（见5.5，2006年版的5.4）；修改了不平衡量的规定（见5.6，2006年版的5.5）；修改了安全要求的规定（见5.7，2006年版的5.6）；删除了镶孔的规定（见2006年版的5.8）：修改了试验方法和检验规则的规定（见第6章和第7章，2006年版的第6章）；修改了包装、运输、验收和贮存的规定（见第8章，2006年版的第7章）；删除了安装使用的规定（见2006年版的第8章）。
本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会(SAC/TC139)归口。 本标准起草单位：鄂州市兴方磨具有限公司、郑州磨料磨具磨削研究所有限公司。 本标准主要起草人：高志祥、付延坡、吕申峰、高艳兵。 本标准所代替标准的历次版本发布情况为：
JB/T6083-1992、JB/T6083—2006。
II JB/T6083--2018
固结磨具 碾米砂轮
1范围
本标准规定了碾米砂轮的分类、代号和尺寸、标记、技术要求、试验方法、检验规则、包装、运输、 验收和贮存。
本标准适用于陶瓷结合剂和树脂结合剂碾米砂轮。
2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2476普通磨料代号 GB/T2481.1 固结磨具用磨料粒度组成的检测和标记第1部分：粗磨粒F4～F220 GB/T2484：固结磨具一般要求 GB/T2490 固结磨具·硬度检验 GB/T2492 固结磨具交付砂轮允许的不平衡量：静态测量 GB/T2493 砂轮的回转试验方法 GB2494固结磨具安全要求 GB/T2495 固结磨具包装 JB/T7992 固结磨具外观、尺寸和形位公差检测方法 JB/T10450 固结磨具检验规则
3分类、代号和尺寸 3.1.分类
碾米砂轮按基本几何形状分为圆柱形、圆锥台形和异形3类。 3.2尺寸代号
碾米砂轮尺寸代号见表1。
表1
代号 D T H d P G
代号 b t B L n
尺寸名称外径总厚度装配孔径小端外径凹槽直径凹槽深度
尺寸名称键槽宽度键槽深度凸耳宽度凸耳高度片数
1 JB/T6083—2018
3.3形状代号和尺寸 3.3.1圆柱形碾米砂轮 3.3.1.11a型
形状如图1所示，主要规格尺寸见表2。
T mr 564
D mm 340
11
Gmm 12
片
295
3.3.1.2 1h型
形状如图2所示， 主要规格尺寸见表3。
广
H
T
图 2
7 JB/T6083—2018
表3 d mm 378 437
D mm 405 460
G mm 10 10
n片 7
T mm 441 497
H mm 233 246
P mm 331 355
3.3.1.31c型
形状如图3所示，主要规格尺寸见表4。
力
图 3
表4
螺旋槽
n片 2 4 3 2 5
H mm 70 90 90 85 80
bmm
T mm
mm
mm
O
宽 mm 34~15 54~27 34～15 34~15 37~16
深mm 13~5 18~8 13~5 13~5 14~6
180 250 250 250 300
20 20 25 22 22
74.9 .94.9 95.4 90.4 85.4
610 640 690 610 800
3.3.1.41d型
形状如图4所示，主要规格尺寸见表5。 JB/T6083---2018
螺旋槽
Dmm Tmm Hmm n 片
mm
上片
mm
下片
门
工
茶 mm 深mm 宽 mm 40~38
深 mm
180
320 320 600
70 70 70
20
74.9.
12~5
38 40 42
10
215 250
2
20 20
74.9 74.9
45~40
14~8
10 9
42~9
14~9
3.3.1.5 1e型
形状如图5所示，主要规格尺寸见表6。 JB/T 6083-2018
图5
表6
螺旋槽
H mm n片
上片
下片
7 mm
tmm
mm
mm
宽 mm 深 mm 宽 mm 深 mm
180
320 320
70 70
20 20
74.9
38
40~38 12~8
2
215
74.9
45~40
14～8
40
3.3.1.6 1f 型
形状如图6所示，主要规格尺寸见表7。
