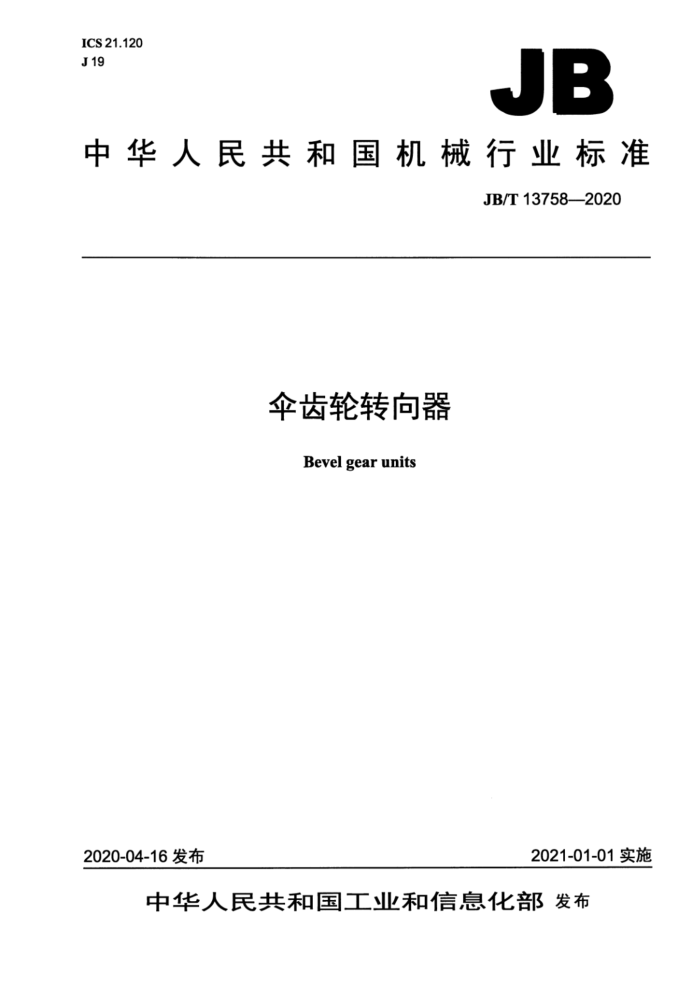

ICS 21.120 J19
JB
中华人民共和国机械行业标准
JB/T13758—2020
伞齿轮转向器
Bevel gear units
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JB/T13758—2020
目 次
II
前言 1范围 2规范性引用文件， 3结构、型号及基本参数 3.1结构.. 3.2型号表示方法 3.3基本参数.. 3.4外形及安装尺寸 4要求。 4.1通则. 4.2一般要求， 4.3零部件. 4.4装配.
a
11 14 14 14 15 15 15 16 .16 16 16 16 .16 16 17 17 17 17 18 18 18 .18 18 19 19 19 19 19 20
4.5 性能要求. 5试验方法 5.1 总则. 5.2 外观检验 5.3 密封性能试验 5.4 空载运转性能试验 5.5 温升、油温试验 5.6 承载能力及传动效率试验. 5.7 超载试验 5.8 噪声试验 5.9 轴伸径向圆跳动量检测 5.10 清洁度检测 6检验规则. 6.1 检验类型 6.2 出厂检验.. 6.3 型式检验 6.4判定规则。 7标志、包装、运输和贮存 7.1标志. 7.2 包装. 7.3运输.. 7.4贮存. 附录A（规范性附录） 转向器输出转矩和传动效率计算方法.
图1 结构型式
2
I JB/T13758—2020
图2 轴配置与转向关系及标识安装方法图3 外形及安装图4 噪声检测示意图.
3
...12
.17
5
表1基本参数- 输出转矩、输入功率表2 基本参数 传动效率，表3 ，基本参数 许用径向负荷.. 表4外形及安装尺寸，表5 检验项目
.0
..10 .4.
.18
II JB/T13758—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业减变速机标准化技术委员会（CMIF/TC15）归口。 本标准起草单位：杭州杰牌传动科技有限公司、山东华成中德传动设备有限公司、中机国际工程设
计院有限责任公司、浙江省机电产品质量检测所、上海佳迈传动机械有限公司、浙江恒友齿轮有限公司。
本标准主要起草人：陆建伟、瀚国强、马小娟、刘志新、阮建国、张明、吕传贵。 本标准为首次发布。 JB/T13758—2020
伞齿轮转向器
1范围
本标准规定了伞齿轮转向器（以下简称转向器）的结构、型号及基本参数，要求，试验方法，检验规则，以及标志、包装、运输和贮存。
本标准适用于伞齿轮转向器。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1911 包装储运图示标志 GB/T1184形状和位置公差未注公差值 GB/T1800.4极限与配合标准公差等级和孔、轴的极限偏差表 GB/T1804一般公差未注公差的线性和角度尺寸的公差 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T3077—1999合金结构钢 GB/T5903工业闭式齿轮油 GB/T9439—2010灰铸铁件 GB/T11365 锥齿轮和准双曲面齿轮精度 JB/T5558 减（增）速器试验方法 JB/T7929 齿轮传动装置清洁度
3结构、型号及基本参数
3.1结构
转向器由横轴、纵轴、通盖、盖板、轴承压盖、轴承座、箱体、锥齿轮副、轴承、油封、间隔套等组成（见图1)。
1 JB/T13758—2020
轴承压盖
轴承座
间隔套
横轴
纵轴、
油封通盖
轴承
箱体
盖板
锥齿轮副
图1结构型式
3.2型号表示方法 3.2.1概述：
型号由产品代号、基座规格、传动比、轴配置、安装方式五部分组成（见3.2.2～3.2.6），如下所示： ZXQ
安装方式（见3.2.6）轴配置（见3.2.5）传动比（见3.2.4）基座规格（见3.2.3）产品代号：伞齿轮转向器
示例： ZXQ061：1I-LR-OB3表示：基座规格为06、传动比为1：1、轴配置为I-LR-O、安装方式为B3的伞齿轮转向器。
3.2.2产品代号：ZXQ。 3.2.3 基座规格：02、04、06、07、08、10、12、16、20、25。 3.2.4 传动比：1:1、1.5：1、2：1、2.5：1、3：1、4：1、5：1。 3.2.5 轴配置：I-LR、I-R、I-L；I-LR-O、I-R-O、I-L-OI-UD、I-U、I-DI-UD-O、I-U-O、I-D-O; U-LR、U-R、U-L;U-LR-O、U-R-O、U-L-O;D-LR、D-R、D-L；D-LR-O、D-R-O、D-L-O:I-I-LR、
2 JB/T13758—2020
I-I-R、I-I-L;I-I-LR-O、I-I-R-O、I-I-L-O;I-I-UD、I-I-U、I-I-D;I-I-UD-O、I-I-U-O、I-I-D-O;U-D-LR、 U-D-R、U-D-L; U-D-LR-O、U-D-R-O、U-D-L-O。 3.2.6安装方式：B3、B6、B7、B8、V5、V6，如图2所示。 -LR
V5
I-LRO
I-L-O
N-
I-UD
神
I-UD-O
I-U-O
I-DO
串
U-LR
U-R
-
U-LR-O
U-R-O
U-L-O
1
D-LR
D-R
D-L
中
邮
33
图2轴配置与转向关系及标识安装方法 JB/T13758—2020
D-LR-C
D-R-
V
IH-LR
IL
H-R
VS
2
IH-LR-O
-1R-O
0
IHI-UD
I-I-U
IID
冲
示
图
H-UD-O
H-U-O
H-D-O
帅
业
V
U-D-LR
U-D-R
U-D-L
m
U-D-LR-O
U-D-R-O
U-DHL-O
一
图2轴配置与转向关系及标识安装方法（续）
3.3基本参数
基本参数见表1～表3。
a
