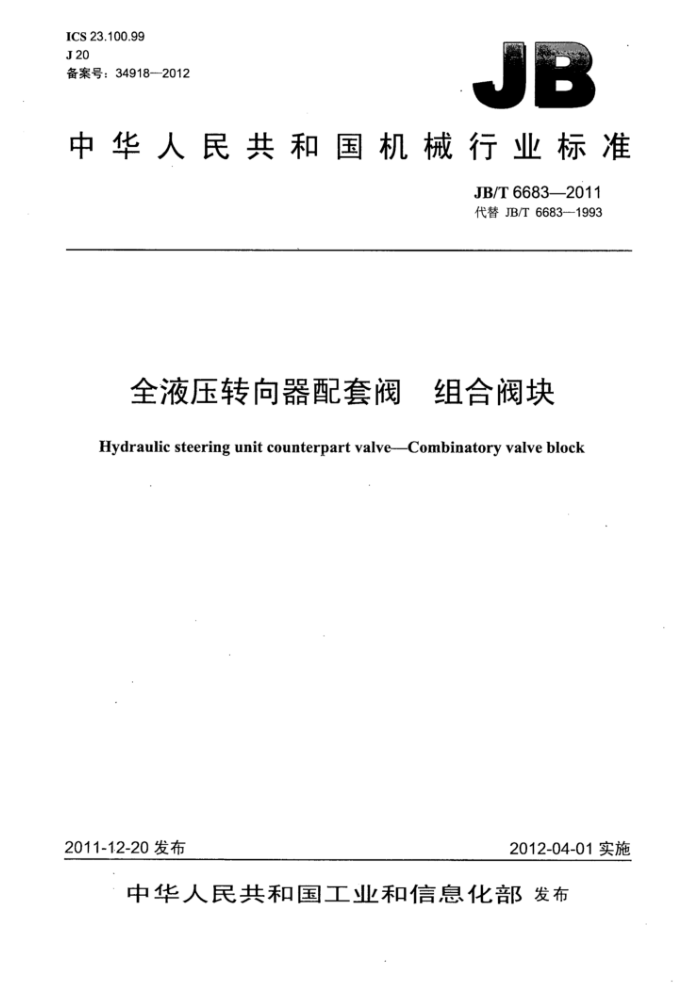

ICS23.100.99 J20 备案号：34918-2012
JB
中华人民共和国机械行业标准
JB/T6683—2011 代替JB/T6683--1993
全液压转向器配套阀 组合阀块 Hydraulic steering unit counterpart valve-Combinatory valve block
2012-04-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 JB/T6683--2011
目 次
前言. 1范围 2 规范性引用文件， 3术语和定义 4 参量与符号 5 型式... 5.1分类. 5.2 型号标记.. 63 参数与连接尺寸 7 技术要求.. 7.1 性能要求 7.2 正常工作范围 7.3 清洁度 7.4 零件装配入库， 7.5 密封圜安装， 7.6 表面处理 7.7 油口功能符号 8试验方法 8.1 试验装置， 8.2 测量点位置 8.3 试验用油液. 8.4 稳态工况 8.5 测量准确度， 8.6 试验项目和方法 9检验规则.
II
6
9.1 出厂检验。 9.2 型式检验 10标志、包装、运输和贮存 10.1标志， 10.2 包装 10.3运输. 10.4贮存附录A（规范性附录）试验系统原理图图1功能符号图2方形组合阀块，图3 平行油口型组合阀块图A.1 试验系统原理图 JB/T6683--2011
表1 参量、符号和单位表2基本参数表3性能指标. 表4内部清洁度. 表5参量平均显示值的变化范围表6测量参量等级及允许误差。 表7试验项目和试验方法，表8出厂试验项目及方法，
ⅡI JB/T6683-2011
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T6683--1993《液压转向器配套用组合阀块》，与JB/T6683—1993相比主要技术变化
如下：
一修改了标准名称，原名称《液压转向器配套用组合阀块》改为《全液压转向器配套阀 组合阀块》；一增加了引用标准并重新确认其标准的有效性（本版的第2章）；增加了术语和定义（本版的第3章）；一增加了参量、符号和单位（本版的第4章）；修改了型式（分类、型号标记）（本版的第3章）；修改了组合阀块的性能指标（本版的7.1.1)；修改了组合阅块的内部清洁度指标（本版的7.3）； -增加了检验项目和方法（本版的8.6)；完善了检验规则（本版的第9章）；修改了“标志、包装、运输和贮存”内容（本版的第10章）。
本标准由中国机械工业联合会提出。 本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。 本标准负责起草单位：镇江液压件厂有限责任公司。 本标准主要起草人：刘金龙、吴康定、秦志文、卢淑红、杨方方、颜萍、马宝玮、杨武昌、张晓玲。 本标准所代替标准的历次版本情况为：
JB/T6683—1993。
III JB/T6683-2011
5型式 5.1分类 5.1.1按集成的阀的主要功能不同，划分为：
A型- 集成入口单向阀、溢流阀、双向缓冲阀： B型—集成入口单向阀、双向缓冲阀； C型 一集成入口单向阀、溢流阀。
5.1.2按集成的阀的辅助功能不同，派生为：
AR型——集成入口单向阀、溢流阀、双向缓冲阀、双向补油阀； BR型集成入口单向阀、双向缓冲阀、双向补油阀。 功能符号如图1所示。
FKA、FKA2
FKB、FKB2
FKAR
FKBR
FKC、FKC2
图1功能符号
5.2型号标记
FK口口-
油口连接代码：用大写英文字母表示（由生产厂家自行确定）双向缓冲阀调定压力，单位为MPa 公称流量，单位为L/min 溢流阀调定压力，单位为MPa 型式
缺省：方形
2：平行油口型功能： A：集成单向阀、溢流阀和双向缓冲阀 B：集成单向阀和双向缓冲阀 C：集成单向阀和溢流阀 AR：集成单向阀、溢流阀、双向缓冲阀和双向补油阀 BR：集成单向阀、双向缓冲阀和双向补油阀阀块名称 JB/T6683—2011
示例1：含有单向阀、溢流阀、双向缓冲阀和双向补油阀的方形组合阀块，其公称流量为30L/min，溢流阀调定压
力为16MPa，双向缓冲阀的调定压力为22MPa，P、T、A、B四油口均为M20×1.5的平面密封连接。 该组合阀块标记型号为：FKAR-163022。
示例2：含有单向阀和双向缓冲阀的平行油口型组合阀块，其公称流量为30L/min，双向缓冲阀调定压力为20MPa，
P、T、A、B四油口均为M18X1.5的平面密封连接。该组合阀块标记型号为：FKB2-3020。
6参数与连接尺寸
基本参数与连接尺寸应符合表2、图2、图3的规定。与全液压转向器的结合面的配合尺寸应符合 JB/T5120、JB/T9839的规定。
表2基本参数
溢流阀调定压力
双向缓冲阀调定压力
公称流量 L/min 30/60 30 30/60
型式 单向阀开启压力
MPa
MPa 4~16
MPa 8~24 8~24
FKA FKB FKC 注：带双向补油阀时，双向补油阀的开启压力≤0.05MPa。
0.1
4~16
4XM20X1.5T16
X@12.
注：图中仅表示了一种油口连接尺寸。
图2方形组合阀块 JB/T6683—2011
2×Φ12.5(通孔）
LJ20TS
60 143
4XM18X1.5
注：图中仅表示了一种油口连接尺寸。
图3平行油口型组合阀块
7技术要求 7.1性能要求 7.1.1般性能要求符合表3的规定。
表3性能指标
单向阀 双向补油阀
溢流阀启闭特性 压力 压力 调压 启闭特性 压力 两阀调定 压力 压力
双向缓冲阀
调压范围 开启率 闭合率 损失 振摆 范围 开启率 闭合率 振摆 压力差值 损失 损失
型式
% MPa MPa MPa MPa
MPa %
% MPa MPa MPa %
FKA FKAR FKB FKBR FKC 4~16 ≥85 ≥80 ≤2.0 ±0.4
≥85 ≥80 ≤2.0 ±0.4
4~16
≤0.2 - ≤0.2
8~24 ≥88 ≥83 ±0.5 ≤1.5
≤0.15
7.1.2 溢流阀开闭30万次，双向缓冲阀开闭各5万次后，启闭特性与规定值比下降不超过10%，压力振摆与规定值比增大不超过10%。 7.1.3在试验压力为溢流阀最大调定压力的1.5倍，保压1min的耐压试验时，不得有外泄漏和损坏等不正常现象。 7.2正常工作范围
应能在-20℃～100℃范围内正常工作。
