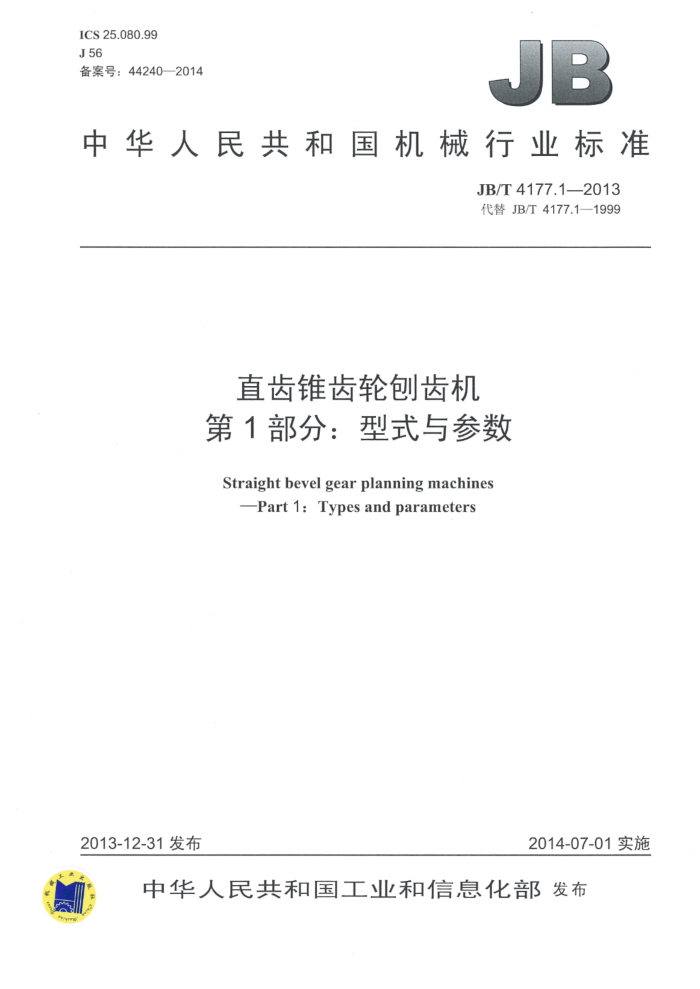

ICS25.080.99 J56 备案号：44240—2014
JB
中华人民共和国机械行业标准
JB/T4177.12013 代替JB/T4177.1—1999
直齿锥齿轮刨齿机第1部分：型式与参数
Straight bevel gear planning machines Part 1: Types and parameters
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T4177.1—2013
目 次
前言. 1 范围. 2型式与参数 2.1型式. ..参数. 图1直齿锥齿轮刨齿机的型式表1机床参数
0
.................
.....
0000001 0..............
.... .... JB/T4177.1--2013
前言
JB/T4177《直齿锥齿轮刨齿机》分为以下三个部分：
第1部分：型式与参数；第2部分：精度检验；第3部分：技术条件。
本部分为JB/T4177的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T4177.1-1999《直齿锥齿轮刨齿机参数》，与JB/T4177.1—-1999相比，除编辑性
修改外技术内容无变化。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：天津第一机床总厂、上海第一机床厂。 本部分主要起草人：柴宝连、程良范、刘德全、江明申。 本部分所代替标准的历次版本发布情况为：
JB/T2266—1978; -JB/T4177.1—1999.
II JB/T4177.1--2013
直齿锥齿轮刨齿机第1部分：型式与参数
1范围
JB/T4177的本部分规定了直齿锥齿轮刨齿机的型式与参数。 本部分适用于用一对刨刀以滚切法或靠模法加工的直齿锥齿轮刨齿机（以下简称“机床”）。
2型式与参数
2.1型式
机床的型式如图1所示。
图1直齿锥齿轮刨齿机的型式
2.2参数
机床的参数应符合表1的规定。 JB/T4177.1-2013
表1机床参数
单位为毫米
320 00 50 160 1 : 10 1 : 20 80 ≥202 ≥50
最大工件直径D 最大模数m 最大齿宽b
500 10 90 250 1: 10 1 : 20 100 ≥240 ≥75
800 20 150 400 1 : 10 1 : 20 160 ≥350 ≥125
1 600 32 270 800 1:8 1 : 20 200 ≥424 ≥160
最大节锥母线长度L。
最大传动比i
锥度锥孔大端直径锥孔深度通孔直径d
工件箱主轴孔尺寸
注1：D为齿轮的最大外径注2：m为加工45钢齿轮时的最大模数。 中华人民共和国
机械行业标准直齿锥齿轮刨齿机第1部分：型式与参数
JB/T4177.1—2013
*
