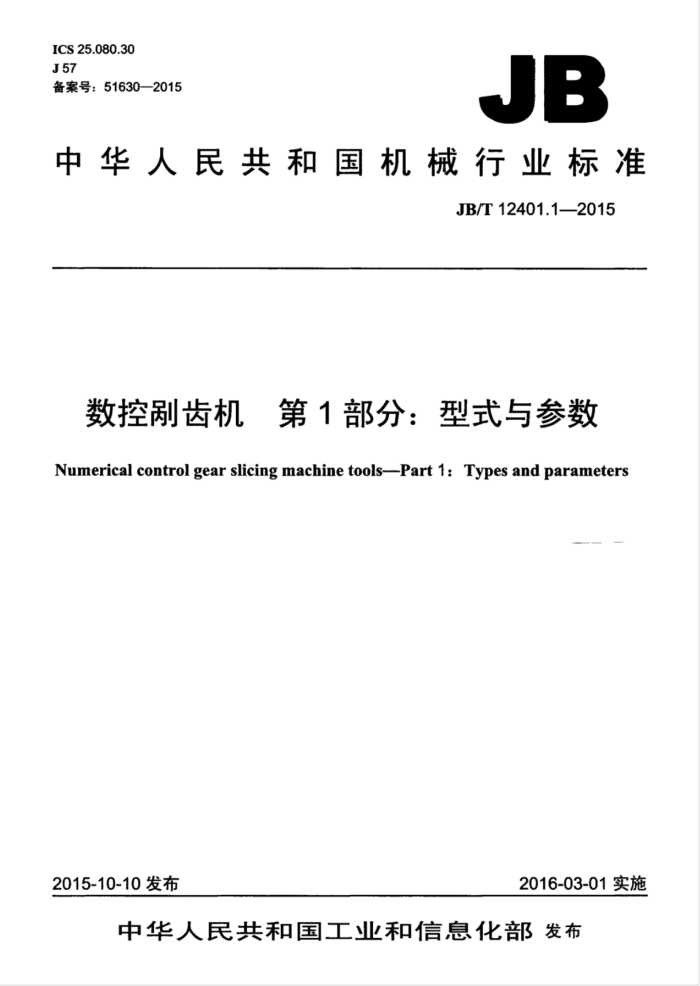

ICS25.080.30 J57 备案号：51630—2015
JB
中华人民共和国机械行业标准
JB/T12401.1—2015
数控刷齿机第1部分：型式与参数 Numerical control gear slicing machine tools--Part 1 : Types and parameters
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化发布 JB/T12401.1—2015
目 次
前言.. 1范围.. 2系列构成... 3机床型式 4参数.
图1 机床的系列构成图2数控立柱移动卧式刷齿机图3数控立柱固定卧式刷齿机. 图4数控立柱移动立式刷齿机. 图5数控立柱固定立式刷齿机.
表1 机床的主要参数 JB/T12401.1-2015
前言
JB/T12401《数控刷齿机》分为三个部分：
第1部分：型式与参数；第2部分：精度检验；一第3部分：技术条件。
本部分为JB/T12401的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：长沙机床有限责任公司（原长沙机床厂）天津大学。 本部分主要起草人：余春树、廖志民、李佳、刘利、郭俊。 本部分为首次发布。
II JB/T12401.1—2015
数控刷齿机第1部分：型式与参数
1范围
JB/T12401的本部分规定了数控刷齿机的系列构成、机床型式、参数。 本部分适用于新设计的加工工件最大加工直径小于450mm的数控刷齿机（以下简称机床）
2系列构成
机床系列构成如图1所示。
数控立柱固定卧式刷齿机数控立柱移动卧式刷齿机数控立柱固定立式刷齿机数控立柱移动立式刷齿机
数控卧式刷齿机
数控刷齿机系列构成
数控立式刷齿机
图1机床的系列构成
3机床型式
机床根据其立柱的结构和移动方式，可分为以下四种类型：
数控立柱移动卧式刷齿机，如图2所示；数控立柱固定卧式刷齿机，如图3所示；数控立柱移动立式刷齿机，如图4所示：数控立柱固定立式刷齿机，如图5所示。
好
图2数控立柱移动卧式刷齿机
I JB/T12401.1—2015
图3数控立柱固定卧式刷齿机
图4数控立柱移动立式刷齿机
事
图5数控立柱固定立式刷齿机 JB/T12401.1--2015
4参数
机床的主要参数见表1。
表1机床的主要参数
机床名称
参数名称
数控立柱固定卧式刷齿机
数控立柱移动立式刷齿机
数控立柱固定立式刷齿机
数控立柱移动卧式刷齿机
最大加工工件
直径D mm 最大模数
150 250 350 150 250 350 150 250 350 450 150 250 350 450
5
6
6
3
3
5
4
3
5
4
3
m 最大齿宽B
50 70 100 50 70 100 50 70 120 160 50 70 120 160
mm 最大刀具直径
125 125 200 125 125 200 125 125 200 200 125 125 200 200
mm 工件主轴最大
承载质量（含夹具） 32 37 45 32 37 45 34 40 50 62 34 40 50 62
kg 刀具最大摆角B
+10°~-30°
±45°
(") 工件主轴前端接口型号工件主轴中心孔
A11
A15
A11
A15
A11
A15
A15
A20
A20 Al1
型号（莫氏锥孔号）具主轴前端接口型号刀具主轴中心孔
5
6
6
6
U
6
5
S
A8 Al1 Al1 A8 Al1 A11 A8 All A1 A11 A8 Al1 Al1 A11
莫氏5号 BT50 莫氏5号 BT50 莫氏5号 BT50 BT50 莫氏5号 BT50 BT50
型号工件主轴前端面至刀具主轴前端面
150 150 170 150 150 170 150 150 170 200 150 150 170 200
最小距离L
mm
