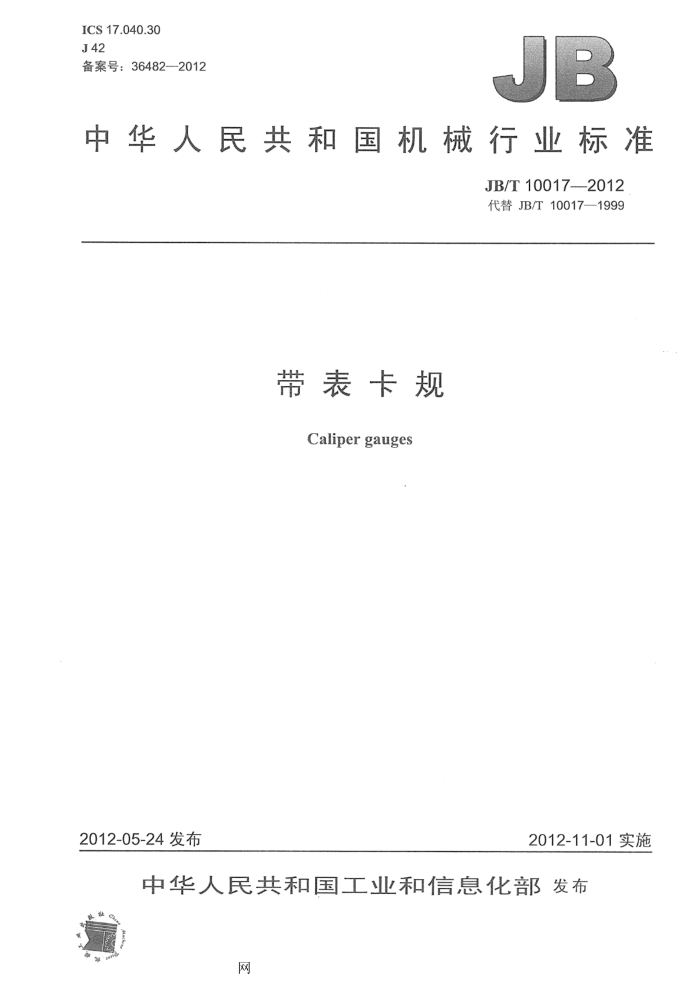

ICS 17.040.30 J42 备案号：364822012
中华人民共和国机械行业标准
JB/T100172012 代替JB/T10017—1999
带表卡规 Caliper gauges
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布
网 JB/T100172012
目 次
前言，范围
1
2规范性引用文件 3术语和定义， 4 型式与基本参数 4.1 型式. 4.2 基本参数要求.
5
5.1 外观... 5.2 相互作用， 5.3 测量头的材料、硬度及表面粗糙度 5.4 指针及显示方式 5.5 电子数显装置 5.6 指示表 5.7 行程 5.8 测量力. 5.9 最大允许误差 5.10 重复性... 5.11 响应速度 5.12 漂移 5.13 通讯接口. 5.14 抗静电干扰能力和抗电磁干扰能力 5.15 抗温度变化和抗湿热能力 5.16 防护等级（IP） 6试验方法. 6.1 抗静电干扰试验 6.2 抗电磁干扰试验 6.3 温度变化试验 6.4 湿热试验 6.5 防尘、防水试验.
检查条件检查方法. 8.1 外观.. 8.2 相互作用 8.3 测量头的材料、硬度及表面粗糙度 8.4 指针及显示方式 8.5 电子数显装置 8.6 行程
7 8
1
网 JB/T10017--2012
8.7 测量力. 8.8 示值误差 8.9 重复性... 8.10 响应速度 8.11 漂移.. 9 标志与包装图1 指针式带表内卡规，图2 指针式带表外卡规图3 数显带表内卡规.. 图4 数显带表外卡规..
1
I
网 JB/T10017—-2012
前言
本标准按照GB/T1.12009给出的规则起草。 本标准代替JB/T10017—1999《带表卡规》，与JB/T10017—1999相比主要技术变化如下：
增加了带表卡规的产品品种、规格（本版的第1章，1999年版的第1章）；修改并增加了术语和定义及本标准、产品的英文名称（本版的第3章，1999年版的第2章）； -增加了带表卡规的型式与基本参数（本版的第4章，1999年版的第3章）；增加了对指针式带表卡规的“零”位要求及其调节范围要求（本版的5.2.3、5.2.4)；修改了带表卡规测量头材料的要求（本版的5.3.1，1999年版的4.4）；修改和补充了带表卡规测量面的硬度要求（本版的5.3.2，1999年版的4.4）；修改和补充了带表卡规测量面的粗糙度要求（本版的5.3.2，1999年版的4.5）；修改了对指针式带表卡规指针方位的要求，增加了对数显带表卡规数值显示的要求（本版的 5.4，1999年版的4.3)； -增加了对数显带表-卡规显示性能的相关要求（本版的5.5、5.11、5.12、5.13、5.14、5.15、5.16）；修改了带表卡规的测量力的要求（本版的5.8，1999年版的4.6)；
-
一用“最大允许误差”术语代替了“示值误差”术语对带表卡规的准确度指标做出规定，并修改
和补充了对带表卡规最大允许误差的要求（本版的5.9，1999年版的4.7）；一用“重复性”术语替代“示值变动性”术语，并修改和补充了要求（本版的5.10，1999年版的 4.7); -增加了试验方法，对数显带表卡规的相应指标说明了试验要求（本版的第6章）；一删除了1999年版标准的附录A，将其内容收入本版标准的正文，并对相关内容进行了重新修改，提出了示值检查点的布点原则（本版的8.8、8.9，1999年版的附录A)；增加了对数显带表卡规相应指标的检查方法（本版的8.10、8.11）。
本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：桂林量具刃具有限责任公司。 本标准参加起草单位：苏州麦克龙测量技术有限公司、威海新威量量具有限公司、桂林广陆数字测
控股份有限公司、广西壮族自治区计量检测研究院。
本标准主要起草人：李琼、赵伟荣、黄晓宾、车兆平、董中新、阳明珠。 本标准所代替标准的历次版本发布情况为：
ZBJ4215—1987; JB/T10017—1999。
III
网 JB/T10017—2012
带表卡规
1范围
本标准规定了带表卡规的术语和定义、型式与基本参数、要求、试验方法、检查条件、检查方法、 标志与包装等。
本标准适用于测量范围上限不大于400mm，分度值为0.005mm、0.01mm、0.02mm、0.05mm、 0.1mm的指针式带表卡规和分辨力为0.005mm、0.01mm、0.02mm的数显带表卡规（统称为“带表卡规”)。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1219—2008指示表 GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.22一—2002电工电子产品环境试验第2部分：试验方法试验N：温度变化 GB4208一2008外壳防护等级（IP代码） GB/T17163--2008几何量测量器具术语基本术语 GB/T17164—2008几何量测量器具术语产品术语 GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3-2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T18761—2007电子数显指示表
3术语和定义
GB/T17163和GB/T17164界定的以及下列术语和定义适用于本文件。
3.1
带表卡规calipergauges 指针式带表卡规和数显带表卡规的统称。
3.2
指针式带表卡规dialcalipergauges 利用杠杆传动机构，将活动量爪测量面摆动的弦长量，转变为指示表指针在圆度盘上的角位移，并
由圆度盘进行读数的一种剪式测量器具。其中，用于外尺寸测量的称为指针式带表外卡规，用于内尺寸测量的称为指针式带表内卡规（统称为“指针式带表卡规”）。 3.3
数显带表卡规electroniccalipergauges 利用杠杆传动机构，将活动量爪测量面摆动的弦长量，通过传感技术、数字显示技术进行读数的一
种剪式测量器具。其中，用于外尺寸测量的称为数显带表外卡规，用于内尺寸测量的称为数显带表内卡规（统称为“数显带表卡规”)。 3.4
最大测量臂长度maximumlengthofmeasuringjaw 带表卡规在实现规定的测量范围条件下，两测量爪能伸入被测工件内腔或包含工件外尺寸的最大可
1
网 JB/T100172012
使用长度。 3.5
响应速度responsespeed 数显带表卡规能正常显示数值时，活动量爪的最大摆动速度。 行程movingrange 活动量爪的测头相对于固定量爪测头摆动弦长的最大距离。
3.6
4型式与基本参数 4.1型式 4.1.1带表-卡规的基本型式如图1图4所示。图示仅供图解说明，不表示详细结构。其他各种型式的剪式测量器具，只要测量方式及工作原理符合带表卡规的定义，均归属带表卡规类别。
说明：
测头；2- 活动量爪：3- 固定量爪：4 指针：5 -度盘；指示表：7- -转数指针：8- 手柄（可选）。
图1指针式带表内卡规
2
.
说明：
测头：2- 活动量爪：3- 固定量爪；4 指针：5- 一度盘：指示表；7- -转数指针：8 手柄（可选）。
6.
图2 2指针式带表外卡规
2
网 JB/T100172012
00.00 口口Q
O
说明：
测头：2— 活动量爪：3- 固定量爪；4—显示屏； 5电子数显装置；6功能按键；7手柄（可选）。
图3 数显带表内卡规
00.00
O
口
说明：
测头；2—-活动量爪；3— 一周定量爪：4一显示屏： -电子数显装置：6 功能按键；7手柄（可选）。
图4数显带表外卡规
4.1.2带表卡规的测量爪及测量头可根据需要设计成各种特殊的形状，以满足测量很难触及的部位及绕过阻挡部位进行测量。根据需要，测量头可采用易于更换或可进行调节的结构。 4.2基本参数
带表卡规的分度值/分辨力、量程、测量范围区间及最大测量臂长度L见表1（推荐值）。
表1
单位为毫米
名称 分度值/分辨力 量程 测量范围区间
最大测量臂长度L
5 10 10 20 40 50 100
0.005
[2.5,5] 10，20，30，40
10，20,25，30，35，50,55，60，80,90,100, 120,150,160，175，200,250
0.01 0.02 0.05 0.10
[5,160] [10,175] 25，30,40,55，60，70，80,115,170 [15,230] 125,150,175 [30,320] 380,540
带表内卡规
3
网 JB/T100172012
表1（续）
名称 分度值/分辨力 量程 测量范围区间
最大测量臂长度L
[0,10] [0,50] [0,100] 25，30，40，55，60,70,80
5 10 10 20 20 40 50 50 50
0.005
10，20，30，40
0.01
带表外卡规
[0,100] 25，30，40，55，60，70，80，115，170
0.02
[0,150] 125，150，175 [0,400] 200，230，300，360，400，530
0.05
0.10
100
要求 5.1 外观 5.1.1 带表卡规的表面不应有锈蚀、碰伤、毛刺；镀层、涂层不应有脱落和明显划痕等影响外观的缺陷。 5.1.2 表蒙、显示屏应透明、清洁、无划痕、气泡等影响读数的缺陷。 5.1.3 标尺标记不应有目力可见的断线、粗细不均及影响读数的其他缺陷。 5.2 相互作用 5.2.1 活动量爪的摆动应平稳、灵活、无卡滞、突跳和松动现象。 5.2.2 带表卡规所配的指示表应固定可靠，确保使用中无松动。 5.2.3 指针式带表卡规宜有“零”位锁紧装置，锁紧装置应能锁紧可靠。 5.2.4 指针式带表卡规应有“零”位调节装置，调节装置应保证“零”位的调节范围不少于土10个标尺标记。 5.3测量头的材料、硬度及表面粗糙度 5.3.1带表卡规测量头通常采用碳素钢、工具钢、不锈钢材料制成。也可采用陶瓷、硬质合金等超硬材料制作。 5.3.2测量面的硬度及表面粗糙度应符合表2的规定。
5
表2 硬度
表面粗糙度Ra
测量头材料碳素钢、工具钢
μm 0.1 (0.2)
≥664HV(或58HRC) ≥551HV(或52.5HRC)
不锈钢
陶瓷、硬质合金或其他超硬材料
≥1 000 HV
0.2
注：括号内Ra仅针对除平面形、圆球面形外的异型测量头。
5.4指针及显示方式 5.4.1带表卡规两测量面间的弦长距离调整至测量范围下限值时，指针式带表卡规的指针应指向“零” 标尺标记，其偏差量不应超过土1个标尺标记。 5.4.2指针尖端宽度应与标尺标记宽度一致，相互差不应大于0.05mm。 5.4.3指针长度应保证指针尖端位于短标尺标记长度的30%～80%之间。 4
