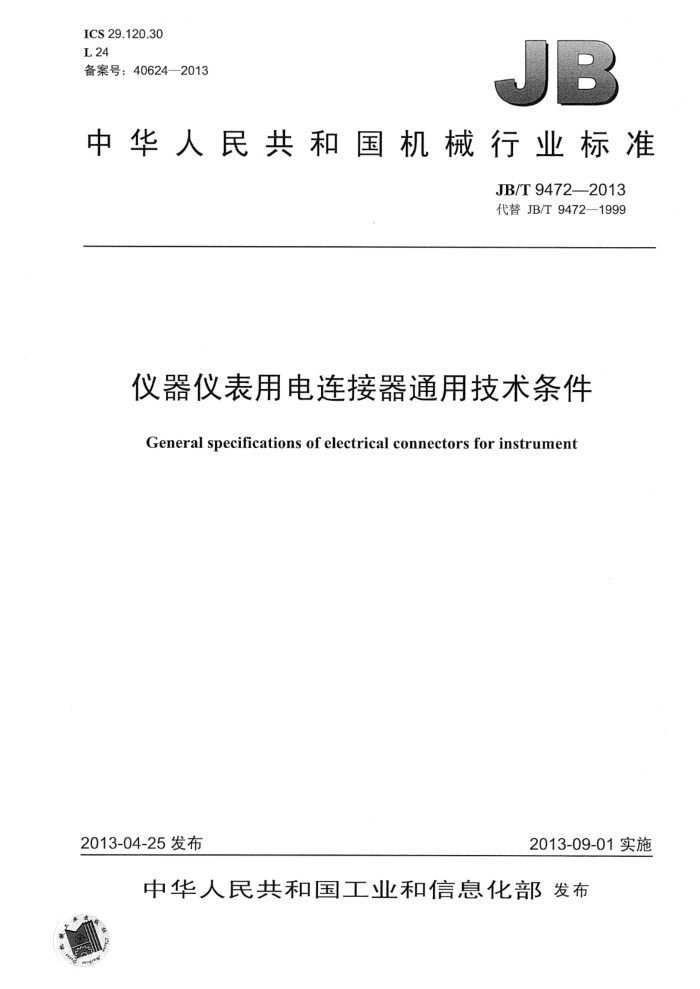

ICS 29.120.30 L 24 备案号：40624—2013
JB
中华人民共和国机械行业标准
JB/T94722013 代替JB/T9472—1999
仪器仪表用电连接器通用技术条件
General specifications of electrical connectors for instrument
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 +→JB/T9472—2013
目 次
前言范围
I
1 2 3 术语和定义 X
规范性引用文件
要求 4.1 外观 4.2 互换性. 4.3 分离力、插入力和拔出力 4.4 接触电阻. 4.5 接触故障持续时间 4.6 外壳电连续性 4.7 绝缘电阻 4.8 绝缘强度（耐电压） 4.9 高温. 4.10 低温. 4.11 温度变化. 4.12 恒定湿热 4.13 振动.. 4.14 冲击 4.15 盐雾 4.16 机械寿命试验方法.
5
5.1 试验环境条件 5.2 外观. 5.3 互换性. 5.4 分离力、插入力和拔出力 5.5 接触电阻， 5.6 接触故障持续时问 5.7 外壳电连续性 5.8 绝缘电阻... 5.9 绝缘强度（耐电压） 5.10 高温 5.11 低温. 5.12 温度变化， 5.13 恒定湿热。 5.14 振动. 5.15 冲击. 5.16 盐雾.
I JB/T9472—2013
5.17机械寿命 6检验规则... 6.1检验分类， 6.2出厂检验. 6.3型式检验 7标志、包装、运输和贮存 7.1 标志， 7.2 包装. 7.3 运输，
7.4 贮存.. 表1 单脚分离力，表2 接触电阻. 表3 绝缘电阻. 表4 绝缘强度（耐电压）表 5 高温试验表 6 低温试验表 7 温度变化试验，表8 振动试验表 9 冲击试验. 表10 出厂检验项目及检验顺序表11 型式检验项目及检验顺序
I JB/T9472—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9472—1999《仪器仪表用电连接器通用技术条件》，与JB/T9472—1999相比主要技
术变化如下：
一增加目次；所有表格增加表的名称；一明确各组抽样顺序及判别原则。 本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表元器件标准化技术委员会（CMIF/TC17）归口。 本标准起草单位：沈阳仪表科学研究院有限公司、国家仪器仪表元器件质量监督检验中心、沈阳汇
-
博自动化仪表有限公司、中国仪器仪表学会仪表元件分会。
本标准主要起草人：张卫、徐秋玲、李延夫、股波。 本标准所代替标准的历次版本发布情况为：
ZBN04005—1988; JB/T9472—1999。
III JB/T9472—2013
仪器仪表用电连接器通用技术条件
1范围
本标准规定了仪器仪表用电连接器（以下简称电连接器）的术语和定义、要求、试验方法、检验规则及标志、包装、运输和贮存
本标准适用于仪器仪表用电连接器。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.17—2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2829—2002周期检验计数抽样程序及表（适用于生产过程稳定性的检查） GB/T5095.2一1997电子设备用机电元件基本试验规程及测量方法第2部分：一般检查、电
连续性和接触电阻测试、绝缘试验和电压应力试验
GB/T5095.4-—1997 电子设备用机电元件基本试验规程及测量方法第4部分：动态应力试验 GB/T5095.5一1997电子设备用机电元件基本试验规程及测量方法第5部分：撞击试验（自
由元件）、静负荷试验（固定元件）、寿命试验和过负荷试验
GB/T5095.6—1997 电子设备用机电元件基本试验规程及测量方法第6部分：气候试验和锡焊试验
GB/T5095.7—1997 电子设备用机电元件基本试验规程及测量方法第7部分：机械操作试验和密封性试验
GB/T5095.8-1997 电子设备用机电元件基本试验规程及测量方法第8部分：连接器、接触件及引出端的机械试验
GB/T13965—2010 仪表元器件术语
3术语和定义
GB/T13965界定的以及下列术语和定义适用于本文件。
3.1
插入力或拨出力insertforceordrawforce 电连接器中配对的接触件，在没有锁紧装置或类似机构作用的情况下，使配对接触件完全插入或拔
出所需的轴向力。 3.2
接触故障 contacttrouble 电连接器由于受动态应力的影响，出现闭合接触件两端电压降超过电源电动势的50%时，可认为
电连接器发生了接触故障。
1 JB/T 94722013
3.3
单脚分离力 singledrawforce 同单个接触件配对啮合的标准规沿轴向拔出时的力。
3.4
接触对 contactpairs 阳接触件与对应的阴接触件相配合以提供电气通路的导电单元。
4要求
4.1 外观
电连接器的表面应无裂纹、气泡、起层、砂眼、毛刺、飞边、锈蚀和其他机械损伤。 4.2 互换性
型号、品种、规格相同的电连接器及插头、插座，应保证装配和使用上的互换和性能上的一致，同时应防止在结构上的误插合。 4.3 3分离力、插入力和拔出力 4.3.1 单脚分离力
电连接器的单脚分离力，对圆型针孔的接触件如无特殊要求，应符合表1的规定。
表1 单脚分离力
接触件直径
单脚分离力
mm 1.0 1.5~2.0 2.5~3.0 3.5 5.5
N 1.0~3.0 3.0~6.0 4.0~8.0 6.0~10 10~20
4.3.2 插入力和拨出力
电连接器的插入力和拔出力应不超过单脚分离力总和的2倍。 单脚分离力的总和等于单脚分离力上限值乘以电连接器接触对总数。
4.4 接触电阻
若无特殊要求，电连接器每一接触对的接触电阻，应不大于表2的规定值。
表2 接触电阻
单位为欧
常态下 0.005 0.010 0.015
机械环境、机械寿命、湿热和盐雾试验后
0.010 0.020 0.030
2 JB/T9472—2013
表2（续）
常态下 0.020 0.030 0.050
机械环境、机械寿命、湿热和盐雾试验后
0.040 0.060 0.080
4.5 接触故障持续时间
电连接器在产品规定的动态条件下，接触故障持续时间应符合下列等级：1us，10μs，100μs，1ms， 10 ms。 4.6 6·外壳电连续性
电连接器所有外壳结合处的总接触电阻应不大于15mQ2。 4.7 绝缘电阻
若无特殊要求，电连接器任何相邻的接触对之间，以及每一接触对与外壳之间的绝缘电阻，应不小于表3的规定。
表3 绝缘电阻高温、低温和温度变化
单位为兆欧
常态 500 1 000 5 000 10 000
恒定湿热
50 100 500 1 000
10 20 100 100
4.8 绝缘强度（耐电压）
若无特殊要求，在正常条件下，电连接器任何相邻接触对之间，以及每一接触对与外壳之间，应能承受频率为50Hz、波形为正弦波、有效值为表4规定的试验电压，保持60s士5s而无击穿及飞弧现象。
表4绝缘强度（耐电压）
单位为伏
额定电压 0~60 >60~130 >130~250 >250~660
试验电压 500 1 000 1 500 2 000
4.9 高温
电连接器应能承受表5给定值组合的相应等级（具体试验等级应在产品标准中规定）的高温试验。 在高温条件下应符合4.7的规定；试验后其性能应符合4.1、4.7、4.8的规定。
3
