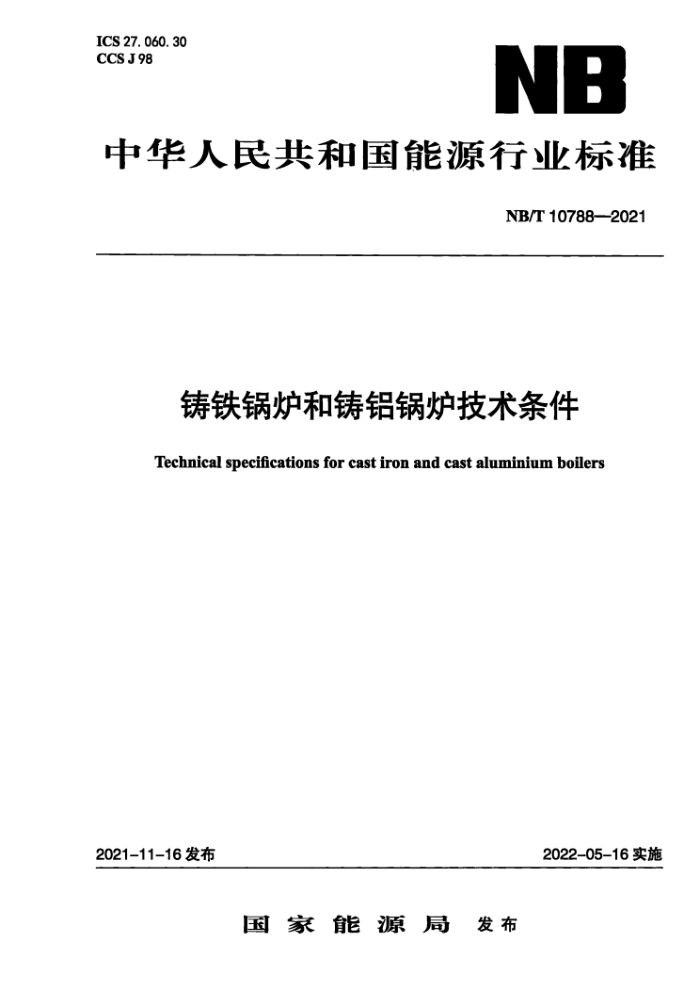

ICS 27.060.30 CCS J98
NB
中华人民共和国能源行业标准
NB/T 10788—2021
铸铁锅炉和铸铝锅炉技术条件
Technical specifications for cast iron and cast aluminium boilers
2021-11-16发布
2022-05-16实施
国家能源局发布 国家能源局
公告
2021年第5号
根据《中华人民共和国标准化法》《能源标准化管理办法》，
国家能源局批准《地热井井身结构设计方法》等326项能源行业标准（附件1）、《CodeforSeismicDesignofHydraulicStructures ofHydropowerProject》等19项能源行业标准外文版（附件2）、 《水电工程水工建筑物抗震设计规范》等3项能源行业标准修改通
知单（附件3），现予以发布。
附件：行业标准目录
二〇二一年十一月十六月 日樱 22 152 2 0 911-2 91-11-2 91-11-02 1 91-11-102
实囍
草
出
出
台蜂彩
600%
6661562 6661L996 1/81
录 代
(鲨)
（鲨）
四
牛
扑半辑
车
标
茶
水
铸
2 12
2
L8LO1 1/EN 88LO1/EN 68LO1 L/EN 06LOT I/AN S0
~96 0 0 191 2
8S1
6 2
号序
8 4 5
推附 NB/T 10788—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》 的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本文件起草单位：上海工业锅炉研究所有限公司、山东第升热能技术有限公司、德州威诺冷
暖设备有限公司、杭州市特种设备检测研究院、湖南省特种设备检验检测研究院、浙江音诺伟森热能科技有限公司、贝卡尔特（中国）技术研发有限公司、青岛法罗力暖通温控技术设备制造有限公司、山东省特种设备检验研究院有限公司、山东前田热能技术股份有限公司。
本文件主要起草人：王善武、戴勇、李雪波、孙振法、艾乐、何争艳、王佳伟、许建国、叶勉、 孙长新、李以善、柴源、刘凯、陈璃、任强。
本文件为首次发布。
Ⅱ NB/T10788—2021
铸铁锅炉和铸铝锅炉技术条件
1范围 1.1本文件规定了铸铁锅炉和铸铝锅炉的典型本体结构型式，参数与型号编制，材料要求，性能要求，设计要求，制造要求，检验与试验，安全附件和仪表，包装、标志和随机文件，质量责任。 1.2本文件适用于以下范围的铸铁锅炉和铸铝锅炉：
a）额定出水压力p≤0.7MPa，额定输出功率0.1MW≤Q≤4.2MW，且额定出水温度120℃
的铸铁热水锅炉； b）额定出水压力p≤0.7MPa，额定输出功率0.07MW≤0≤2.8MW，且额定出水温度t≤95℃
的铸铝热水锅炉。
1.3额定蒸汽压力不大于0.1MPa的铸铁蒸汽锅炉参照执行。 2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.59钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.63 钢铁及合金化学分析方法高碘酸钠（钾）光度法测定锰量 GB/T223.68钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.714 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量 GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T11732013铸造铝合金 GB/T2900.48电工名词术语锅炉 GB/T3785.1 电声学声级计第1部分：规范 GB/T7306 55°密封管螺纹 GB/T730755°非密封管螺纹 GB/T7999 铝及铝合金光电直读发射光谱分析法 GB/T9124钢制管法兰 GB/T9438铝合金铸件 GB/T9439—2010灰铸铁件 GB/T10180工业锅炉热工性能试验规程 GB11174液化石油气 GB/T1271660°密封管螺纹 GB13271锅炉大气污染物排放标准
1 NB/T10788—2021
GB/T13612人工煤气 GB/T16508.2锅壳锅炉第2部分：材料 GB/T16839.1--2018热电偶第1部分：电动势规范和允差 GB17820天然气 GB/T20975铝及铝合金化学分析方法 GB/T24234铸铁多元素含量的测定火花放电原子发射光谱法（常规法） GB24500工业锅炉能效限定值及能效等级 GB25989 炉用燃料油 GB/T30121-2013工业铂热电阻及铂感温元件 GB/T32201-2015气体流量计 GB/T340372017物联网差压变送器规范 GB/T34073—2017物联网压力变送器规范 GB/T 36699 锅炉用液体和气体燃料燃烧器技术条件 GB/T38753 3液化天然气 CJ/T 197 燃气用具连接用不锈钢波纹软管 HG/T20222铝及铝合金焊接技术规程 HG/T20592—2009钢制管法兰（PN系列） HG/T20613钢制管法兰用紧固件（PN系列） JB/T7945灰铸铁力学性能试验方法 JB/T7985小型锅炉和常压热水锅炉技术 JB/T9248—2015电磁流量计 JB/T10393电加热锅炉技术条件 NB/T47034工业锅炉技术条件 NB/T47051 1工业锅炉控制装置技术条件
3术语和定义
GB/T2900.48界定的以及下列术语和定义适用于本文件。
3. 1
铸铁锅炉castironboilers 由采用铸铁制造的本体与燃烧设备（或电加热装置）、控制装置、安全检测与监控仪表、框
架底座、外壳等组成的锅炉。 3. 2
铸铝锅炉castaluminiumboilers 由采用铸铝制造的本体与燃烧设备（或电加热装置）、控制装置、安全检测与监控仪表、框
架底座、外壳等组成的锅炉。
2 NB/T10788—2021
3. 3
锅片boilersections 在铸铁或铸铝锅炉本体中受热并进行热交换、组成水循环回路和烟气回路的主要承压部件。 注：锅片根据其构造分为前锅片、中锅片、后锅片。
3. 4
爆破试验burstingtest 以水为介质对铸铁锅炉、铸铝锅炉或锅片进行缓慢加压，并在冷态下使锅片破裂，用以确定
锅炉或锅片的设计压力的试验。 3.5
全预混燃烧器fullpre-mixedgaseousfuelburner 在进人火孔前，空气和燃气以不低于完全燃烧理论值的空燃比混合的燃烧器。
3.6
冷凝锅炉condensingboiler 烟气中的水蒸气连续凝结释放汽化潜热并被锅炉有效利用的燃气锅炉。
4典型结构型式 4.1铸铁锅炉
铸铁锅炉一般采用组合式结构，由前锅片、中锅片、后锅片和供回水连接件构成本体，结构型式见图1。
4出水
烟气进
烟气出
进/回水
前锅片
中锅片后锅片
图1铸铁锅炉本体结构型式
4.2铸铝锅炉
铸铝锅炉可采用组合式和整体式两种结构。组合式由前锅片、中锅片、后锅片和供回水连接件构成；整体式由一个单独的锅片和供回水连接件构成，其内侧为烟道，夹层为水道。本体结构型式见图2。
3
