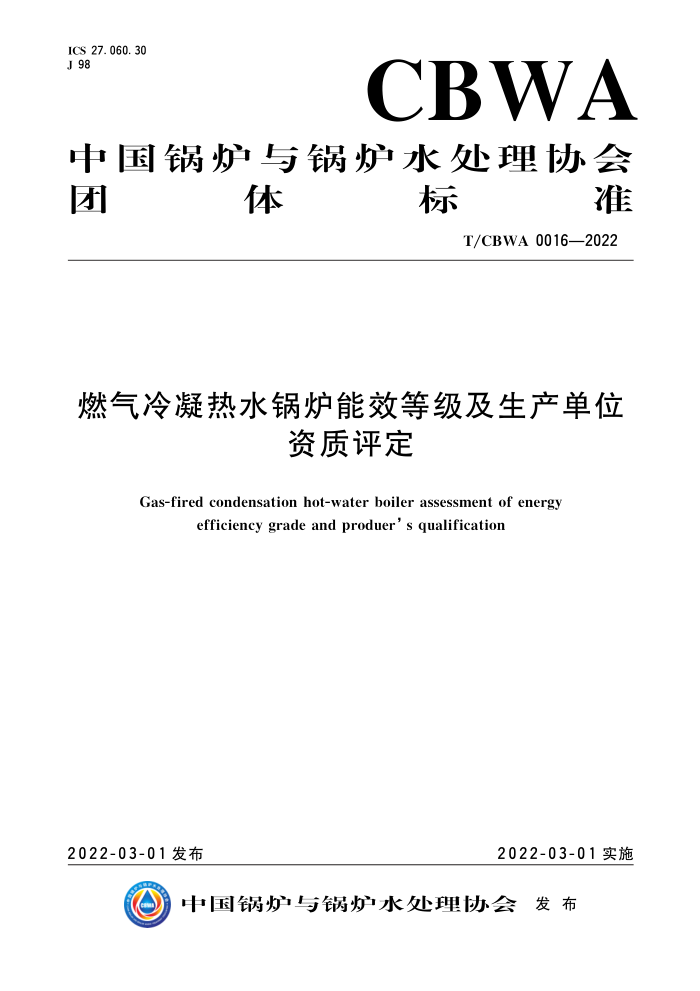

ICS 27.060.30 J 98
CBWA 标
中国锅炉与锅炉水处理协会
准
团
体
T/CBWA0016—2022
燃气冷凝热水锅炉能效等级及生产单位
资质评定
Gas-fired condensation hot-water boiler assessment of energy
efficiency grade and produer's qualification
2022-03-01发布
2022-03-01实施
中国锅炉与锅炉水处锂协会发布 T/CBWA0016—2022
次
目
前言
范围规范性引用文件术语和定义总则锅炉能效等级与生产单位资质等级分类生产单位资质评定条件和要求评定程序产品能效标识附则
6
8 9
附录A（资料性） 燃气冷凝热水锅炉制造单位资质评定证书样式附录B（资料性) 燃气冷凝热水锅炉安装单位资质评定证书样式· 附录C（规范性） 锅炉制造单位分级评定资源条件和要求. 附录D（规范性） 锅炉安装单位分级评定资源条件和要求，附录E（规范性） 质量保证体系基本要求附录F（资料性） 燃气冷凝热水锅炉产品能效标识图例
10
13 14 15 T/CBWA0016—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国锅炉与锅炉水处理协会提出并归口。 本文件起草单位：中国锅炉与锅炉水处理协会、中国特种设备检测研究院、江苏省特种设备安全
监督检验研究院江阴分院、浙江省特种设备科学研究院、贝卡尔特（中国）技术研发有限公司、浙江音诺伟森热能科技有限公司、广东省特种设备检测研究院顺德检测院、艾欧史密斯（中国）热水器有限公司、北京科诺锅炉有限公司、临沂欧科节能技术有限公司、苏州威博特能源环保科技有限公司、 方快锅炉有限公司、迪森（常州）锅炉有限公司、河南博威热能科技有限公司、廊坊劲华锅炉有限公司。
本文件主要起草人：汤澄 郭华 陈征宇 齐国利 张炳雷 王君 王佳伟 李雪波 马鸿飞吴俊 马凯勤 J苏磊 王金城 崔树庆 叶昕卢洁耿生斌孔明旺 叶国领 张博通 苏晨牛成洁。
本文件为首次发布，
III T/CBWA0016—2022
燃气冷凝热水锅炉能效等级及生产单位资质评定
1范围
本文件规定了燃气冷凝热水锅炉能效等级及生产单位资质等级分类、生产单位资质评定条件和要
求、评定程序、产品能效标识等
本文件适用范围为额定功率不小于0.1MW、额定出水温度不高于95℃、烟气在锅炉本体内发生连续冷凝的燃气热水锅炉。本文件不适用于除锅炉本体外尾部烟道另行加装冷凝装置的锅炉。
本文件所指燃气应符合GB/T13611的规定
密与锅炉水粉
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于 文件；不注日期的引用文件， 其最新版本 （包括所有的修改单）适
A
用于本文件，
业
城镇燃气分类和基本特性
GB/T 13611
GB/T 16157 固定污染源排气中颗粒物测定与 态污染物采样方法。 HJ692 固定污染源废气 氮氧化物的测定 非分散红外吸收法 HJ 693 固定污染源废气 氮氧化物的测定 定电位电解法 NB/T47066冷凝锅炉热工性能试验方法 TSG11—2020 锅炉安全技术规程 T/CBWA 0015 铸铝冷凝燃气锅炉
A ASSOCIATION
WND OLE WTERTEAI
3术语和定义
下列术语和定义适用于本文件。 3.1冷凝锅炉condensingboiler
烟气中的水蒸气连续凝结释放汽化潜热的锅炉。 3.2资质评定assessmentofqualification
按程序进行的旨在确定燃气冷凝热水锅炉生产单位是否具备本文件规定条件的分级评判工作。
4总则 4.1为规范燃气冷凝热水锅炉（以下简称锅炉）能效等级及生产单位资质评定工作，促进行业技术进步和节能减排、保障锅炉安全经济环保运行，特制定本文件。 4.2额定出口压力不小于0.1MPa的锅炉（以下简称承压锅炉）应符合TSG11一2020的规定；铸铝承压锅炉还应符合T/CBWA0015的规定，其他材质的铸件承压锅炉也应参照执行上述安全技术规范和标准，以确保锅炉的安全性能。
1 T/CBWA0016—2022
4.3中国锅炉与锅炉水处理协会（以下简称锅协）为锅炉生产单位资质评定机构，负责对申请资质评定的锅炉生产单位（以下简称申请单位）进行资质分级评定工作。 4.4生产单位资质评定主要在锅炉制造和安装单位中开展。评定证书分为《燃气冷凝热水锅炉制造单位资质评定证书》（见附录A）和《燃气冷凝热水锅炉安装单位资质评定证书》（见附录B），其有效期均为4年。 4.5资质评定工作遵循客观、公正、保密的原则。
5锅炉能效等级及生产单位资质等级分类
5.1锅炉能效等级
锅炉能效等级从高到低分为1、2、3三个级别，经第三方锅炉测试机构测试的各级别对应的性能指标应符合表1的规定。
表1锅炉能效等级分类及指标范围
评定级别 2级 N50 ≥102
项目
1级
3级
氮氧化物／（mg/m"）（基准氧含量3.5%）
≥100
锅炉热效率/（%）
>104
。锅炉热效率测试结果基于燃料收到基低位发热量进行计算。
5.2锅炉能效测试 5.2.1锅炉热效率测试按NB/T47066规定的方法进行，锅炉氮氧化物排放浓度测试按GB/T16157、 HJ692或HJ693规定的方法进行。 5.2.2锅炉热效率和氮氧化物应在同一工况条件下同时测试，测试时每种试验工况的平均出力应为锅炉额定出力的97%～105%；锅炉出水定性温度为50℃，进水定性温度为30℃，测试时进水温度和出水温度与定性温度的偏差应不超过土2℃。 5.2.3出现下列情况之一时，应重新进行第三方能效测试：
（1）锅炉型号（参数）改变；（2）燃烧器型号改变；（3）产品设计、工艺或材料发生改变，明显影响其性能。
5.3生产单位资质等级
生产单位资质评定等级从高到低分为A、B、C三个等级，各级别对应的锅炉能效指标应符合表 2的规定。
表2生产单位各资质等级锅炉能效指标要求
A级 1级
B级优于2级（含）
C级优于3级（含）
生产单位资质等级锅炉能效指标
2
