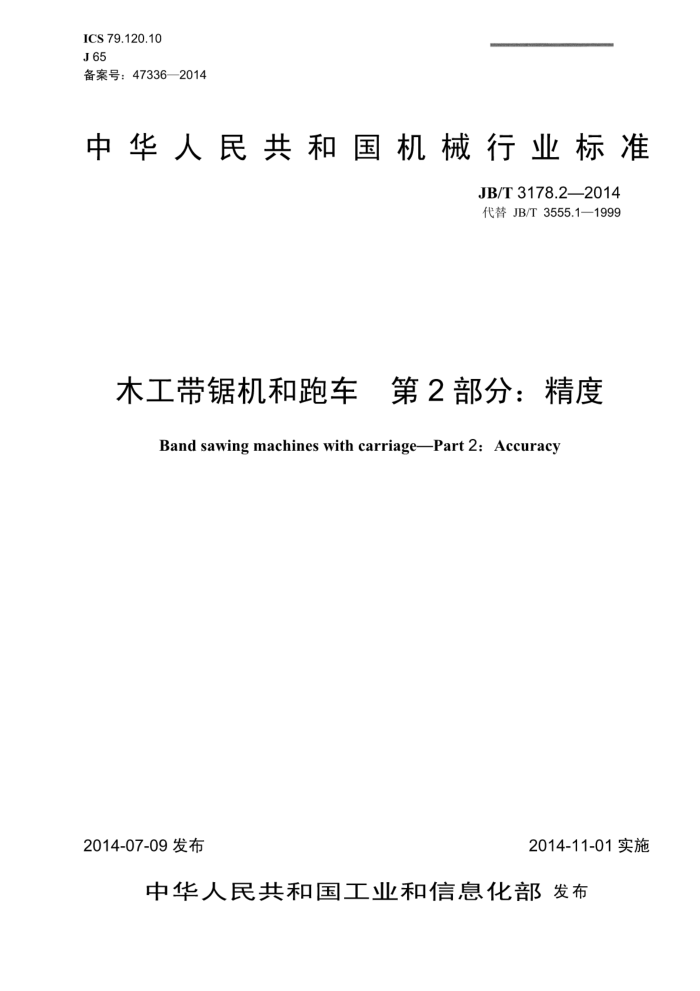

ICS 79.120.10 J65 备案号：47336—2014
中华人民共和国机械行业标准
JB/T3178.22014 代替JB/T3555.1—1999
木工带锯机和跑车 第2部分：精度
Band sawing machines with carriage-Part 2: Accuracy
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化发布 中华人民共和国
机械行业标准
木工带锯机和跑车第2部分：精度
JB/T3178.2—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm0.5印张15千字
2014年12月第1版第1次印刷
定价：12.00元
*
书号：15111·12379 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T3178.2—2014
目 次
前言
1
+.+..++.....++..+.....+..+.+
...++...+.++.+..++.++.+.-++..+.....++
..............................
范围引用标准.
1
2 3 4. 5
中##+#+中心
一般要求几何精度检验.. 工作精度检验
*A JB/T3178.2—2014
前言
JB/T3178《木工带锯机和跑车》分为三个部分：
第1部分：参数；一第2部分：精度；第3部分：技术条件。
本部分是JB/T3178的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T3555.1一1999《木工带锯机和跑车精度》，与JB/T3555.1一1999相比主要技术变
化如下：
增加了前言；一修改了表1、表2的部分内容。 本部分由中国机械工业联合会提出。 本部分由全国木工机床与具标准化技术委员会（SAC/TC84）归口。 本部分起草单位：福州木工机床研究所、东台市唐洋带锯机械有限责任公司高级工程师、南通茂溢
机床有限公司，杭州临安南洋木工机械有限公司、东台市巨轮木工机械有限责任公司亚洲工友（威海）有限公司。
本部分主要起草人：郑莉、王灿宽、崔士龙、郑文才、钱晓陆、孙昊。 本部分所代替标准的历次版本发布情况为：
JB/T8088—1989，JB/T8088—1995，JB/T3555.1—1999。
II JB/T3178.2—2014
木工带锯机和跑车 第2部分：精度
1范围
JB/T3178的本部分规定了木工带锯机和跑车的几何精度和工作精度的要求及检验方法。 本部分适用于木工带锯机和跑车（以下简称机床），不适用于细木工带锯机和臣式木工带锯机。
2引用标准
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T4171一1999木工机床精度检验通则
3一般要求
3.1在检验机床精度前，应参照JB/T4171一1999中3.1的规定调整好机床的安装水平，将水平仪沿机床纵向、横向分别放在工作台中央，水平仪读数均不应超过0.10/1000。 3.2本部分所列的精度检验项目顺序，并不表示实际检验次序，为了装拆检验工具和检验方便，可按任意次序进行检验。 3.3当实际测量长度与本部分规定测量长度不同时，公差应根据JB/T4171一1999中2.2.1.1的规定，按能够测量的长度进行折算，最小的折算值0.01mm。
4几何精度检验
几何精度检验见表1。
表1
单位为毫米检验方法参照
序号
简图
公差 检验工具JB/T4171—1999的
检验项目
条款
D<1250时为0.05
指示器 4.8.2.2
锯轮的径向圆跳动
G1
D≥1250时为0.07 JB/T 3178.2—2014
表1（续）
检验方法参照
公差 检验工具 JB/T4171—1999的
序号
简图
检验项目
条款
D<1 250时为0.08 D≥1250时为0.10
指示器 4.10.2
锯轮的端面圆跳动
G2
≤630时为 0.30
a）纵向~横 >630～1250 向的直线度 时为0.40
>1250时为 0.50 ≤630时为 0.40
量块
工作台台面的平面度
平尺 4.3.2.2.1
G3
4.3.4
塞尺
b）对角线方 >630~1250 向的直线度 时为0.50
>1250时为 0.60
4.2.1.2.2.2
在300长度 平尺 注：不适用于带辊
导向板工作面的直线度
G4
上为0.10
塞尺
的导向板
4.7.1.2.2.2 取导向板行程最大和最小的1/10处2个
导向板工作面对工作台台面的垂直度
角尺 位置，每个位置按图塞尺
G5
0.07/100
示检验。 注：不适用带辊的导向板
2 JB/T3178.2—2014
表1（续）
检验方法参照
简图
序号
检验项目
公差 检验工具 JB/T4171—1999的
条款
检验钢带角尺 4.7.1.2.2.2 塞尺
带锯条面与工作台台面的垂直度
0.05/150
G6
锯卡运动轨迹对锯条的 在300长度上 检验钢带平行度
G7
4.4.2.2.2.1
为0.10 指示器
角尺塞尺 4.7.1.2.2.2 检验平板
卡木桩工作面对滑座工作面的垂直度
G8
0.15/300
5.2.2.3 误差为每次预选移动量与实际移动量之
G9
±0.80 深度卡尺
进尺定位精度
注：此项适用于跑车木工带锯机，允许到用户检验
n JB/T3178.2—2014
5工作精度检验
O
工作精度检验见表2。
表2
单位为毫米检验方法参照
号 简图 检验 性质
序
检验
项目 公差 检验
工具 JB/T4171—1999的
切削条件#
条款
试件尺寸：长×宽×高为 1000X200X150 基准面垂直度公差为：0.05/100 直线度公差在 1000长度上为
带工作台带锯机
0.25/100
锯割面对基准面的
检验平板角尺塞尺
6.3.4
P1
0.20
试件材
质为含水 试件尺寸： 垂直度带跑车 率不大于 小头直径为带锯机 15%的松 300；长度为2000； 0.30/300
木或其他 板面宽度为不小软木 于200
试件尺寸：长×宽×高为 2000X200X150
带工作台带锯机
1
锯材厚度的
游标卡尺
P2
6.3.5
试件尺寸： 均匀度小头直径为 300；长度为2000
带跑车带锯机
按设计规定的切削规范进行切削
版权专有侵权必究
*
书号：15111·12379 定价：
12.00元
