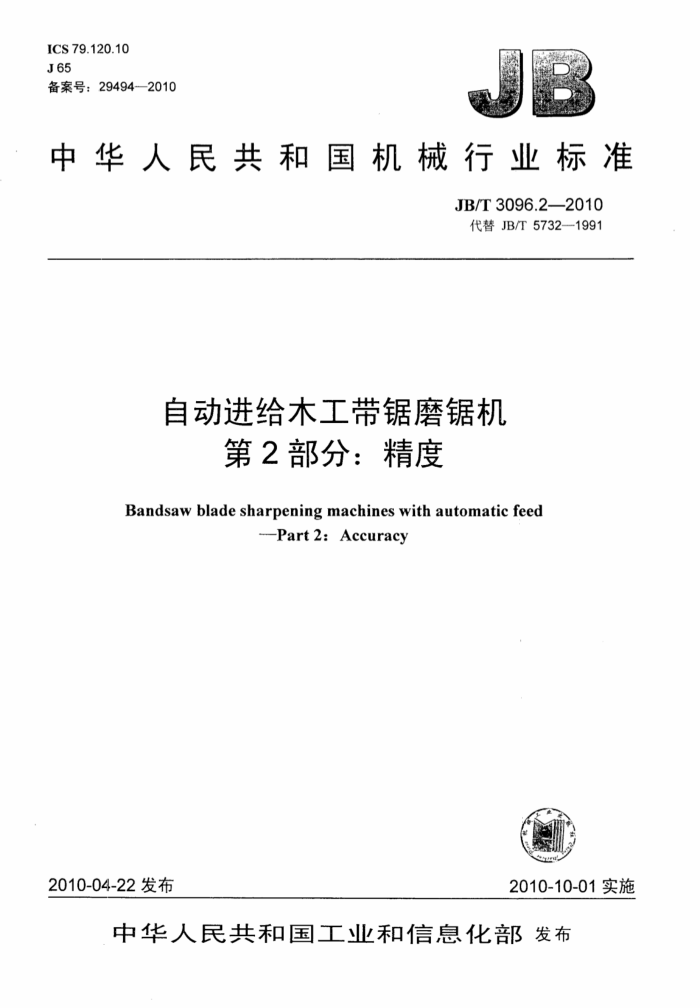

ICS79.120.10 J65 备案号：29494-—2010
中华人民共和国机械行业标准
JB/T 3096.2—2010 代替JB/T5732—1991
自动进给木工带锯磨锯机
第2部分：精度
Bandsaw blade sharpening machines with automatic feed
-Part2:Accuracy
2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布 JB/T3096.2-2010
目 次
前言范围 2规范性引用文件 3 简要说明几何精度检验工作精度检验
I1
1
4
5
建筑321- 标准查询网 www. jz321.net JB/T3096.2-2010
前 言
JB/T3096《自动进给木工带锯磨锯机》由两部分组成：
第1部分：参数；第2部分：精度。
本部分为JB/T3096的第2部分。 本部分代替JB/T5732一1991《自动进给木工带锯磨锯机精度》。 本部分与JB/T5732-1991相比，只按有关规定进行了编辑性修改，技术内容未改变。 本部分由中国机械工业联合会提出。 本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本部分起草单位：东台市唐洋带锯机械有限公司、东台市巨轮木工机械有限责任公司。 本部分主要起草人：王灿宽、钱晓陆。 本部分所替代标准的历次版本发布情况为：
JB3097—1982; -JB5732-1991。 JB/T3096.2-—2010
自动进给木工带锯磨锯机拿 第2部分：精度
1范围
JB/T3096的本部分规定了自动进给木工带锯磨锯机的精度。 本部分适用于磨削木工带锯条宽度不大于250mm的自动进给木工带锯磨锯机。
2规范性引用文件
"下列文件中的条款通过JB/T3096的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T4171 —1999 木工机床精度检验通则 JB/T8087木工带锯条
3简要说明 3.1参照JB/T4171一1999中3.1调整好机床的安装水平。将水平仪放置在机床的适当位置，水平仪在纵向和横向的读数均不超过0.10/1000。 3.2本部分所列的精度检验项目顺序，并不表示实际检验次序，为使检验方便，可按任意次序进行检验。 3.3当测量长度与本部分规定长度不同时，公差应符合JB/T4171-1999中2.2.1.1的规定，按能够测量的长度折算，最小折算值为0.01mm。 4几何精度检验
几何精度检验见表1。
表1
单位：mm
公差 检验工具 检验方法按
序号
简 图
检验项目
JB/T4171-1999
10
砂轮轴定位面 0.02 指示器 4.8.2.2 的径向圆跳动
G1
砂轮法兰盘的端面圆跳动
G2
0.03
指示器
4.10.2
建筑321- 标准查询网 www.jz321.n JB/T3096.2-2010
表1 (续)
公差 检验工具 检验方法按
序号
简 图
检验项目
JB/T4171—1999
砂轮架上下移 在1000长
动对锯条导向面 度上为 指示器 4.4.2.2.2.2.1
G3
0.08
的平行度
0.
进给瓜的重复定位精度
指示器
0.10
5.1.2
G4
在200长度上为 0.06
平尺塞尺
锯条导向面的直线度
4.2.1.2.2.2
G5
注：机床无升降导轨结构可省略G3项检验。 5工作精度检验
工作精度检验见表2。
表2
单位：mm
学号
切削条件 检验项目 公差 检验工具 检验方法按
简 图
JB/T4171—1999
试件为开齿后未经刃磨的 锯条齿
木工带锯条应 尖线的直 在300长度上 平尺
D
6.3.2.2
P1
塞尺
为0.60
符合GB/T8087 线度要求
门 1 29600 L/ar
中华人民共和国
机械行业标准
自动进给木工带锯磨锯机第2部分：精度
JB/T3096.2-—2010
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm-0.25印张-8千字 2010年10月第1版第1次印刷
定价：10.00元
*
