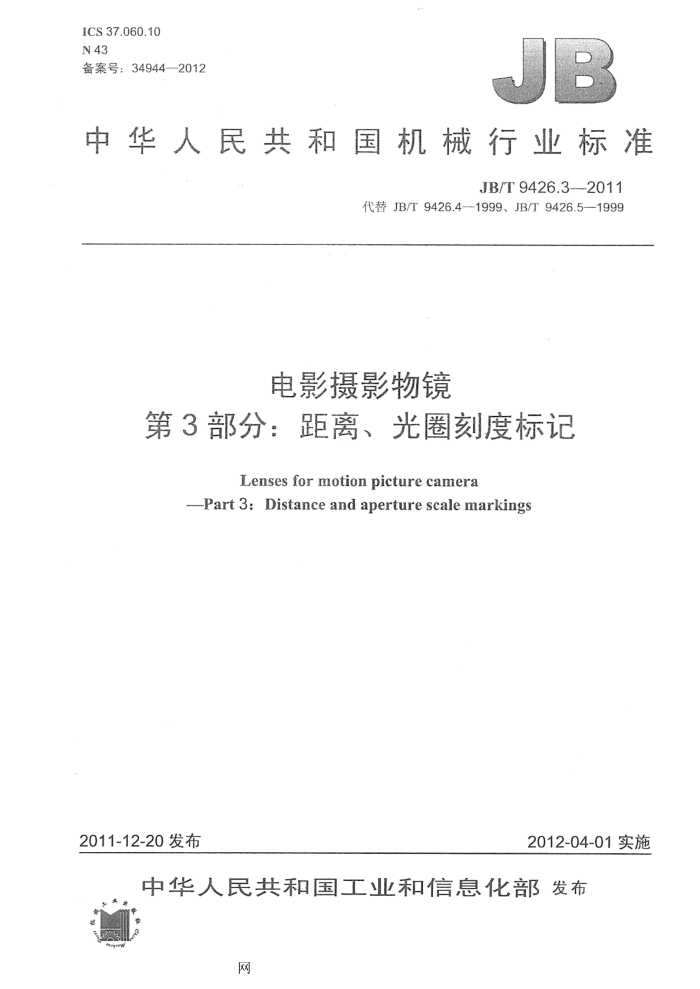

ICS 37.060.10 N43 备案号：34944—2012
中华人民共和国机械行业标准
JB/T9426.3--2011
代替JB/T9426.4--1999、JB/T9426.5-1999
电影摄影物镜
第3部分：距离、光圈刻度标记
Lenses for motion picture camera
-Part 3: Distance and aperture scale markings
2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布
网 JB/T9426.3---2011
目 次
前育 1 范围 2距离刻度值 3距离刻度标记.. 4相对孔径的标记 5光圈的标记. 6
I1
.....
光圈刻度标记的标准系列物镜最大光圈的标记.
7
网 JB/T9426.3--2011
前言
JB/T9426《电影摄影物镜》共分为六个部分：
第1部分：定焦距和变焦距电影摄影物镜：第2部分：电影摄影物镜系列：第3部分：距离、光圈刻度标记；第4部分：35mm电影摄影物镜I型卡口物镜座；一第5部分：16mm电影摄影物镜C型螺纹物镜座；第6部分：电影摄影物镜性能测定方法。
一
本部分为JB/T9426的第3部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T9426.4-1999《电影摄影物镜距离刻度标记》和JB/T9426.5-1999《电影摄影物镜
光圈刻度标记》，与JB/T9426.4-1999和JB/T9426.5-1999相比主要技术变化如下：
对两部分标准进行了合并；修改了标准名称。
本部分由中国机械工业联合会提出。 本部分由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本部分负责起草单位：秦皇岛视听机械研究所。 本部分主要起草人：邓荣武、王宏伟。 本部分代替JB/T9426.4—1999和IJB/T9426.5-1999。 JB/T9426.4所代替标准的历次版本发布情况为：
ZB Y 346.4-1985; -JB/T9426.4-1999。
JB/T9426.5所代替标准的历次版本发布情况为：
-ZBY346.5---1985 JB/T9426.5-1999
II
网 JB/T9426.3--2011
电影摄影物镜
第3部分：距离、光圈刻度标记
1范围
本部分规定了电影摄影物镜的距离刻度标记及光圈刻度标记。 本部分适用了35mm/16mm定焦距、变焦距电影摄影物镜
2距离刻度值
距离刻度值表示从物镜所配的摄影机中的胶片定位面到被摄物体的距离。 3距离刻度标记 3.1以米表示的距离刻度标记可从以下系列的数值中选择：
500，200，100,70,50，30,20,15.12，10,8,7，6，5,4.5，4,3.5,3，2.5,2，1.7，,1.5, 1.3,1.2,1.1,1,0.9,0.8,0.7,0.6,0.55,0.5,0.45,0.4,0.35,0.3,0.27,0.25 3.2以英尺表示的距离刻度标记可从以下系列的数值中选择：
1500,700,300,200,150,100,70,50,40,30,25,20,15，12，10,8，7,6,5,4,3.5 3，2.75,2.5,2.25,2，,1.75,1.5，1.25,1,0.75,0.5。 3.3无穷远应用数学符号“co”表示。 3.4以米表示的距离刻度应用“m”标志，以英尺表示的距离刻度应用“ft”标志。这两标志应放在相应的距离刻度的末端。
相对孔径的标记
4
相对孔径的标记应为“1：焦距与有效孔径的比值”。如1：5.6，亦可用标记于/5.6。 5光圈的标记
光圈的标记以相对孔径的倒数F数来表示，如相对孔径为1：5.6，则F数为5.6，光圈标记为5.6。 6光圈刻度标记的标准系列
光圈刻度标记的标准系列为0.71，1.4，2，2.8，4，5.6，8，11，16，22，32，45，64，90，128。 7物镜最大光圈的标记 7.1物镜实际的最大光圈数如果不属于系列中的数字，则应标出实际的最大光圈数。最大光圈之后的光圈标记应按标准系列标记。 7.2当实际最大光圈数大于其前后两标准系列数字和之半时，则其后第一档的系列数字省略。例如最大光圈为1.9的物镜，应标为1.9、2.8、4、5.6、8等。不应标为1.9、2、2.8、4、5.6、8等。
1
网 Fru
C
C
uuF ULI
:
中华人民共和国
机械行业标准电影摄影物镜
第3部分：距离、光圈刻度标记
JB/T9426.3---2011
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
雲
210mm×297mm~0.5印张-6千字 2012年3月第1版第1次印刷
*
书号：15111-10564 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有侵权必究
JB/T9426.3-2011
