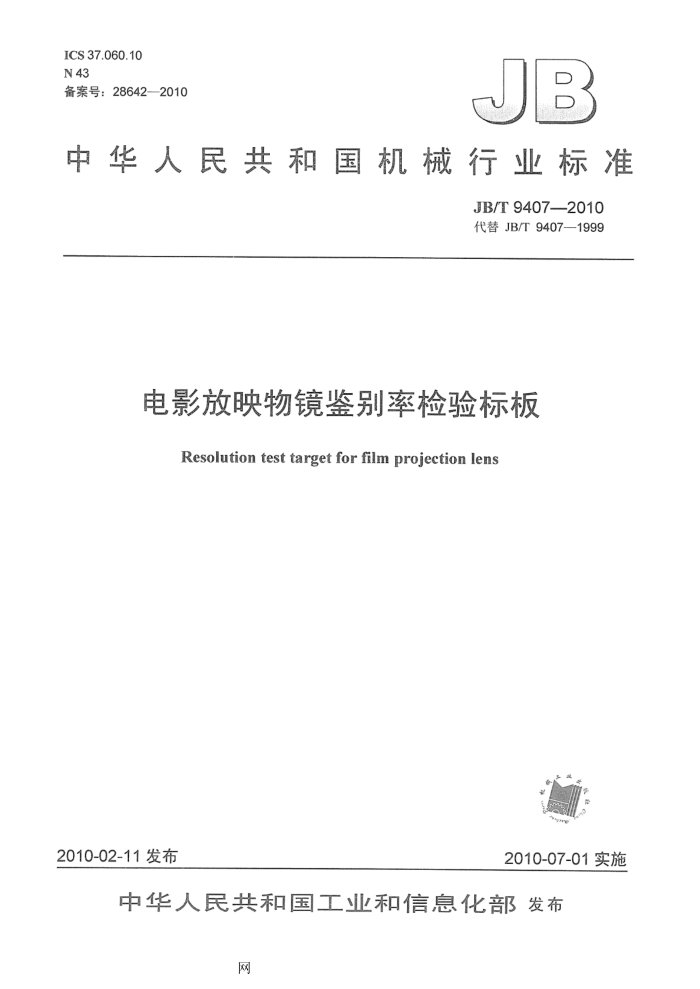

ICS 37.060.10 N43 备案号：28642—2010
JB
中华人民共和国机械行业标准
JB/T9407---2010 代替JB/T9407--1999
电影放映物镜鉴别率检验标板
Resolution test target for film projection lens
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布
网 JB/T9407-2010
目 次
前言
范围 2 规范性引用文件 3 构成. 3.1 材料 3.2 外形尺寸.. 3.3 有效画面， 3.4 图案.. 3.5 图案配置 4 技术要求. 4.1 轮廓线 4.2 图案. 4.3 装配 5 检验 6 标志、包装、运输和贮存 6.1 标志 6.2 包装 6.3 运输和贮存图1 图案示例图2 图案配置示例
1
2
1
S...2...
网 JB/T9407---2010
前言
本标准代替JB/T9407-1999《电影放映物镜鉴别率检验标板》。 本标准与JB/T9407一1999相比。主要修改了规范性引用文件、构成和检验。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会归口。 本标准负责起草单位：秦皇岛视听机械研究所。 本标准参加起草单位：南京金南影视听设备有限公司、哈尔滨电影机械厂、广东珠江影视设备制造
有限公司、天津市电影机械制造厂、成都菲斯特科技有限公司、广州美视晶莹银幕有限公司、马鞍山市影星银幕有限公司、南京新世界长江仪器有限公司、上海通业微电子科技有限公司、张家港市星星电教银幕厂、秦皇岛昌隆银幕有限公司、上海市质量监督检验技术研究院、中国人民解放军第五三一厂张家港市三星银屏器材有限公司。
本标准主要起草人：阎继华。 本标准所代替的历次版本发布情况为： -ZB N43 002-1990: JB/T9407--1999。
III
网 JB/T9407--2010
电影放映物镜鉴别率检验标板
1范围
本标准规定了电影放映物镜鉴别率检验标板（以下简称检验标板）的构成、技术要求、检验和标志。 本标准适用于按照JB/T9409的规定，检验70mm35mm和16mm三种规格电影放映物镜高对
比静态投影鉴别率所用的透射式检验标板。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T13384机电产品包装通用技术条件 JB/T9329仪器仪表运输、运输贮存基本环境条件及试验方法 JB/T9409电影放映物镜性能测定方法
3构成 3.1材料
制作各种规格检验标板的材料，均应采用制作集成电路光刻板用、厚度为1.5mm的超微粒透明平行玻璃板。 3.2外形尺寸
35mm和16mm规格用检验标板的外形尺寸为50mm×50mm，70mm规格用检验标板的外形尺寸为70mm×50mm。 3.3有效画面
各种规格检验标板上的有效画面在检验板表面置中对称放置，其大小为相应规格影片的最大可放映画面尺寸，如表1所示。
表1
各部位图案中最密线条所对应的每毫米线对数（不低于）
检验标板规格
有效画面
中心 (0) 125 160 160
上下 (A- B) 100 125 125
左右 (C、D) 80 100 100
四角 (E、F、G、H)
mm
mm
M、N、Pa
70 35 16 M、N及P等部位置放图案与否，本标准不作规定（见3.5.1）。若需置放图案时，则其最密线条所对应的每毫米线对数，应如本表所规定。
63 80 80
48.59×22.10 20.96×15.29 9.65×7.26
100 125 125
3.4图案 3.4.1检验标板图案示例如图1所示。图案中按顺序依次排列的6个～8个长方形单元均有相互垂直的透明背景上的三条不透明（黑）线条组成；黑线条宽度与其间隔（即白线条）的宽度相等，相邻黑、白线条合称为线对；线条长度为线对宽度的2.5倍以上。
1
网 JB/T9407---2010
3.4.2图案中相邻各单元线条的对应每毫米线对数，按1010（=1.2589）的公比变化。各单元图案旁应加注阿拉伯数字，表示该单元线条的对应每毫米线对数：数字笔画宽度与该单元图案中黑线条的宽度相当。数字所占横向长度与该单元图案中的线条长度相对应。 3.5图案配置 3.5.1检验标板的有效画面轮廓内，至少在如图2所示的中心点（O）、上下（A、B）、左右（C、D）及四角（E、F、G、H）共九个相对于有效画面中心的黑色小矩形部位上，置放类似于图1所示的图案。
H
M
32
160 125 100
图2图案配置示例
图1图案示例
3.5.2检验标板各部位图案中最密线条单元对应的每毫米线对数，应如表1所示。除中心位置的图案之外，各部位所置图案均应将线条较密的一端远离有效画面中心放置。 3.5.3检验标板上下、左右及四角共八个部位的图案中心相对于有效画面矩形对角线之半的视场，如表2所示。
表2
各部位图案对于有效画面矩形对角线之半的视场
检验标板规格
四角 0.85 0.85 0.85
左右 0.7 0.7 0.7
mm 70 35 16
0.4 0.5 0.5
4技术要求 4.1轮廓线 4.1.1检验标板表面上表示有效画面的轮廓线宽度，16mm规格的应为0.04mm；35mm及70mm规格的应为0.1mm。 4.1.2轮廓线中心线所构成的四边形应与有效画面一致，误差应不大于0.3%。 4.1.3置于上下、左右及四角共八个部位的所有图案，各单元线条均不得超出有效画面轮廓线。 4.2图案 4.2.1图案中各单元线条宽度、间距误差应不大于3%。 4.2.2图案中各单元黑线条与透明背景（白线条）的透射光密度差应不低于2.0。
2
网 JB/T9407--2010
4.3装配
每块检验标板在有图案的表面，应用与检验标板同一材料、同一厚度和相同外形尺寸的透明平行平板玻璃覆盖：并加以胶合。 5检验 5.14.1.1和4.1.2用分度值不低于0.01mm的测量工具检验。 5.24.1.3用放大镜观察。 5.34.2.1用放大倍率为50倍、分度值不大于0.001mm的工具显微镜测量检验。 5.44.2.2用测微密度计检验。 5.5 4.3目视检验。 6
标志、包装、运输和存 6.1 标志
每块检验标板上应有以下标志： a）在其轮廓线内应有检验标板型号（如：JF16、JF35、JF70）或名称； b）依据的标准号： c）制造厂商。
6.2包装 6.2.1检验标板应用柔软、洁净的纸包好，装入刚性良好并有防震隔层（发泡塑料）的包装盒内。
包装盒内应放置适量的防霉剂，防霉剂应放在吸湿性良好的小布袋内，不得与检验标板直接接 6.2.3 包装箱的标志及随机文件应符合GB/T13384的规定。 6.3运输和贮存 6.3.1 检验标板运输和贮存的基本环境条件如表3所示。
6.2.2
触。
表3
额定值运输
基本环境条件项目高温低 温
序号 1 2 3 4 5
单位 ℃ C % m/s?2 ms .mm
贮存 +40 +5 75
+40 -25 95 100 11 50
相对湿度《25℃）
加速度脉冲持续时间自由跌落高度
碰撞跌落
6.3.2 检验标板运输和贮存的试验方法应符合JB/T9329的规定
3
