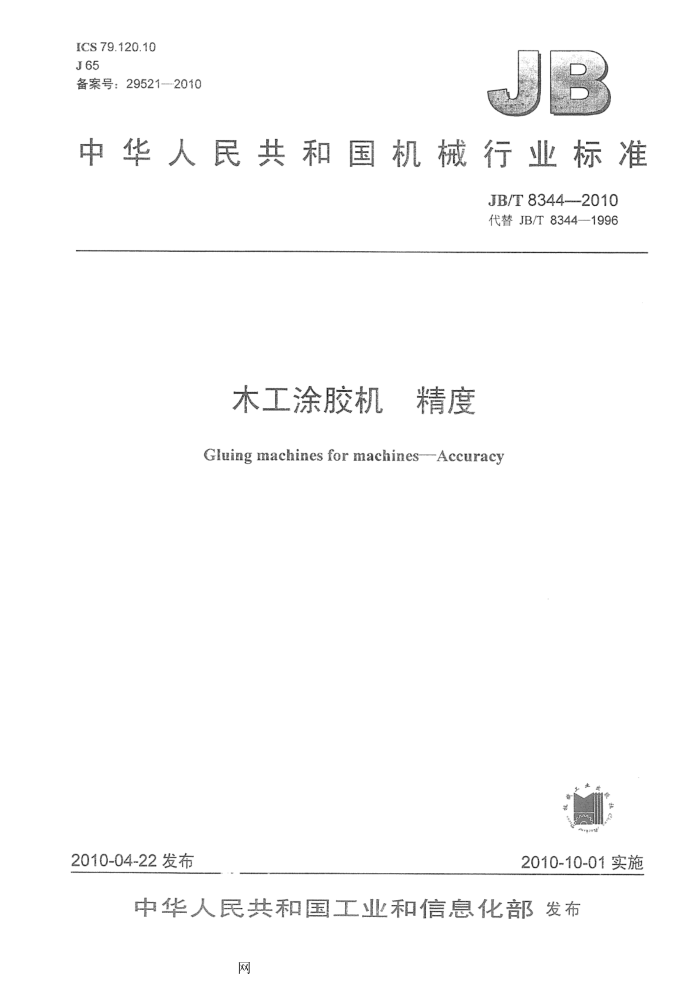

ICS 79.120.10 J65 备案号：29521--2010
中华人民共和国机械行业标准
JB/T8344---2010 代替JB/T8344—1996
木工涂胶机 精度 Gluing machines for machines--Accuracy
2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布
网 JB/T8344---2010
目 次
前. 范围.. 2规范性引用文件 3 一般要求 4 几何精度检验 5 工作精度检验
.I
1
.........5..-..
.................-.-.--..a0...
网 JB/T8344--2010
前言
本标准代替JB/T8344—1996《木工涂胶机精度》。 本标准与JB/T8344-1996相比，只按有关规定进行了编辑性修改，技术内容未改变本标准由中国机械工业联合会提出。 本标准由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本标准起草单位：青岛盛福机械制造有限公司。 本标准主要起草人：王庭晖。 本标准所替代标准的历次版本发布情况为：
JB/T8344—1996
11
网 JB/T8344--2010
木工涂胶机 精度
1范围
本标准规定了木工涂胶机的几何精度和工作精度的要求及检验方法。 本标准适用于木工涂胶机（以下简称机床）。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
JB/T4171-1999木工机床精度检验通则 3般要求 3.1在机床检验前，应参照JB/T4171-1999中3.1调整机床的安装水平，在机床上放置水平仪，其纵向和横向的读数均不得超过0.10/1000。 3.2本标准所列的检验项目顺序，并不表示实际检验次序，为了装拆检验工具和检验方便，可按任意次序进行。 3.3当实测长度与本标准规定的长度不同时，允差按JB/T41711999中2.1.1.1的规定，按能够测量的长度折算，最小折算值为0.01mm。 4几何精度检验
机床几何精度检验见表1。
表1
单位：mm 检验方法按 JB/T4171---1999
序号
简 图
检验项目
公差 检验工具
涂胶辊母线的直线度
平尺塞尺
G1
0.12
4.2.1.2.2.2
一
平尺塞尺
施胶辊母线的直线度
0.12
G2
4.2.1.2.2.2
X
4.8.2.2
Q
Q
涂胶辊的径向圆跳动
G3
指示器 在涂胶辊的中间及两
0.08
X
端检验
4.8.2.2
Q Q
Q L
施胶辊的径向圆跳动
G4
指示器 在施胶辊的中间及两
0.04
端检验
