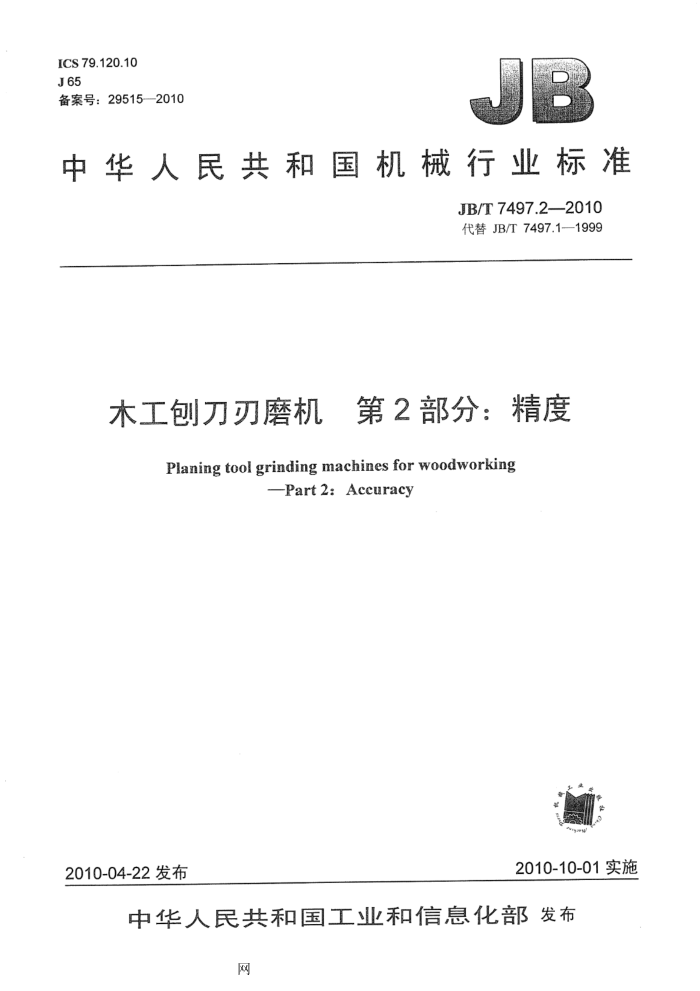

中华人民共和国机械行业标准
JB/T 7497.2—2010 代替JB/T7497.1-—1999
木工包刨刀刃磨机 第2部分：精度
Planing tool grinding machines for woodworking
-Part 2: Accuracy
2010-10-01实施
2010-04-22发布 目 次
前言.. 1 范围 2 引用标准. 3 一般要求. 4 几何精度检验 5 工作精度检验
III 前 創言
JB/T7497《木工刨刀刃磨机》由三部分组成：
第1部分：参数；第2部分：精度；第3部分：技术条件。 本部分是JB/T7497的第2部分。 本部分代替JB/T7497.1—1999《木工刨刀刃磨机精度》。 本部分与JB/T7497.1-1999相比，只按有关规定进行了编辑性修改，技术内容未改变。 本部分由中国机械工业联合会提出。 本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本部分起草单位：佛山市顺德区锐亚机械有限公司。 本部分主要起草人：周华标、何雪莉。 本部分所替代标准的历次版本发布情况为：
ZBJ65012-1989; JB/T7497.1—1999。 木工刨刀刃磨机第2部分：精度
1范围
JB/T7497的本部分规定了木工刨刀刃磨机（以下简称机床）的几何精度和工作精度的要求及检验方法。
本部分适用于最大磨削长度小于或等于1250mm的木工刨刀刃磨机。 2引用标准
下列文件中的条款通过JB/T7497的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T3377-1992木工机用直刃刨刀 JB/T4171--1999木工机床精度检验通则
3一般要求 3.1在机床检验前，应按JB/T4171--1999中3.1调整好机床的安装水平，水平仪在纵向和横向的读数均不应超过0.10/1000。 3.2本部分所列出的精度检验项目顺序，并不表示实际检验次序，为了装拆检验工具和检验方便，可按任意次序进行检验。 3.3当实测长度与本部分规定的长度不同时，公差应按JB/T41711999中2.2.1.1的规定，按能够测量的长度折算，最小折算值为0.01mm。 4几何精度检验
机床几何精度的检验见表1。
表1
单位：mm 检验方法按
检验工具 JB/T4171—1999
公差
检验项目
序号
简 图
床身导轨在垂直平面内的直线度
水平仪
0.04
4.2.1.2.3.1
G1
4.4.1.2.3.1 至少测量中央及两端三个位置
平尺水平仪
床身导轨在垂直平面内的平行度
0.07/1000
G2 表1 (续)
检验方法按
检验工具 JB/T4171--1999
检验项目
序号
简 图
公差
工作台台面的平面度 a）纵向直线度 b）横向直线度 c）对角线方向
平尺塞尺量块
4.3.2.2.1 4.3.4
G3
0.04
直线度
磨头主轴法兰盘定心轴颈的径向圆跳动
G4
0.03 指示器
4.8.2.2
主轴法兰盘支 R-50
G5
指示器
4.10.2
撑面的端面圆跳动
0.04
=
4.9.2
钢球 磨头主轴若采用指示器 弹性结构时，本项
磨头主轴的轴向蜜动
G6
0.03
不作考核
Q
磨头纵向移动对工作台台面的平行度
G7
0.06
指示器
4.4.2.2.2.2.1
O
10
O
工作台纵向移动对工作台台面的平行度
G8
0.06
指示器
4.4.2.2.2.2.1
5工作精度检验 表2
单位：mm 检验方法按 JB/T4171—1999
切削条件 检验项目 公差 检验
序号
简 图
工具
试件应符合JB/T3377 的要求，规格为640× 40×4的木工机用直刃创刀
平尺塞尺
刀片刃口的直线度
0.10
6.3.2.2
P1
粗糙度样板
磨削表面的粗糙度
P2
Ra 6.3 μm 1
L/HT
中 华 人民 共 #和国
机械行业标准
木工刨刀刃磨机第2部分：精度
JB/T7497.2--2010
*
