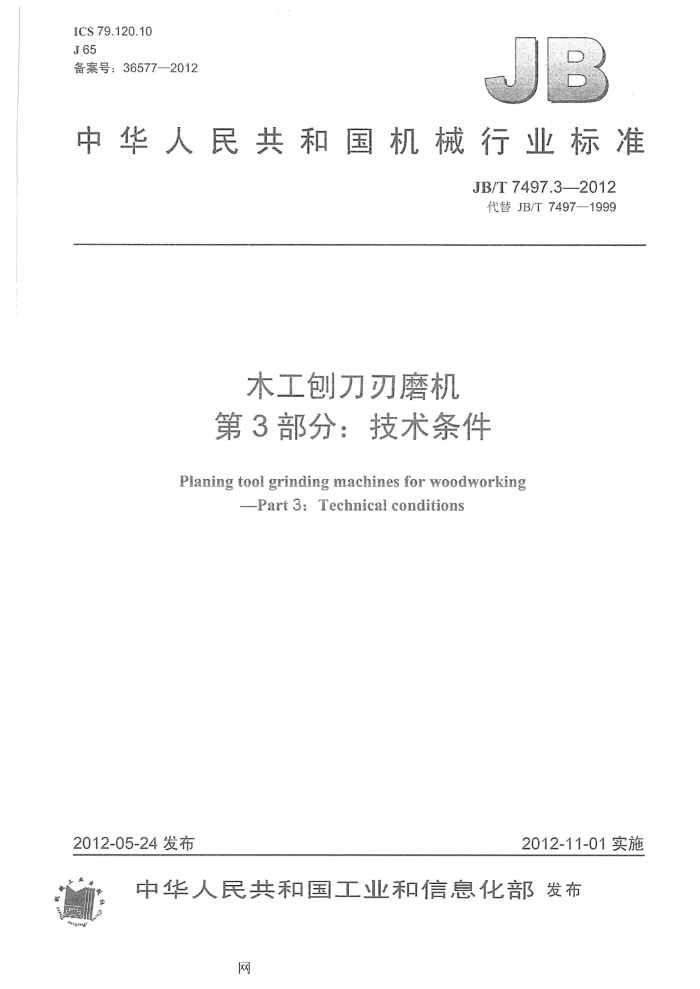

ICS 79.120.10 J65 备案号：365772012
中华人民共和国机械行业标准
JB/T7497.3--2012
代替JB/T7497-1999
木工刨刀刃磨机第3部分：技术条件
Planing tool grinding machines for woodworking
-Part 3: Technical conditions
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布
网 JB/T7497.3--2012
目 次
前言
.I
范围规范性引用文件
3 一般要求
机床参数、尺寸 5 性能 6 附件和工具，
4.
安全卫生制造质量.
V S 9 空运转试验
9.1 温升试验.. 9.27 机构功能动作试验， 9.3整机连续空运转试验 10负荷试验（抽查） 11 精度检验. 12 检验规则
网 JB/T7497.3-2012
前言
JB/T7497《木工刨刀刃磨机》分为三个部分：
一第1部分：参数；第2部分：精度；第3部分：技术条件。
本部分是JB/T7497的第3部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T7497 -1994《木工刨刀刃磨机 ：技术条件》，与JB/T7497—1994相比主要技术变化
如下：
一增加了前意：修改了第2章。
本部分由中国机械工业联合会提出本部分由全国木工机床与力具标准化技术委员会（SAC/TC84）妇本部分起草单位：福州水丁机床研究所、佛山市顺德区锐亚机械有限公本部分主要起草人：张震、周华标、何雪本部分所替代标准的历次版本发布情况为：
-JB/T74971994。
I
网 JB/T7497.3--2012
木工刨刀刃磨机第3部分：技术条件
范围
JB/T7497的本部分规定了木工刨刀刃磨机的一般要求，机床参数、尺寸，性能，附件和工具，安全卫生，制造质量，空运转试验，负荷试验，一精度检验和检验规则。
本部分适用于最大磨削长度小手或等于1250mm的木工创刀刃磨机（以下简称机床）。 2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文伴，其最新版本（包括所有的修改单）适用于本文体。
GB12557-2010 小工机床结构安全通则 GB/T14384 2010 本工机床通用技术条 GB/T253732010 金属切削机床装配通用技术条件 GB/T25376-2010 金属切削机床机械加工件通用技术条件 JB 5725 1991 木工磨刀机 结构安 JB/T 7497. -2010 木工创刀刀磨机 部分 JB/T 7497 2010 不创刀刃磨机
国
部分 精度
3
股要
机床除应符合本部分的规定外，还应符合GB/14384的规定。在按本部分验收机床时，必须同时对GB/T14384 GB/T25373、GB/T25376等中未经本部分具体化的具余验收项目进行检验。 4机床参数、 4.1机床的参数应待合JB/T7497.1的规定。 4.2涉及机床安全的结构尺寸，应符合GB12557和JB5725的规定。 5性能 5.1机床精度应符合JB/T7497.2的规定。 5.2机床主轴转速偏差不得超过设计要求的5% 5.3主转动系统空运转功率（不包括电动机空载功率）不得超过主电动机额定功率的30%（抽查）。 6附件和工具
为保证机床的基本性能，应随机供应以下附件和专用工具：
-校刀块；单头扳手；一内六角扳手； -砂轮盘；砂轮。
网 JB/T7497.3-2012
7安全卫生
机床结构安全必须符合GB12557和JB5725的规定。 8制造质量 8.1机床的制造除应符合本部分规定外，还应符合GB/T14384-2010、GB/T25373-2010、GB/T 25376-2010中的V级精度机床的相应规定。 8.2床身导轨、工作台导轨、磨头移动拖板、磨头滑座按移置次数大于25次/班的要求考核。 8.3床身、工作台、磨头滑座、磨头移动拖板为重要铸件，必须在粗加工后进行时效处理。 8.4床身导轨副为重要导轨副，应采取耐磨措施。 8.5床身与工作台导轨面按滑动导轨的要求考核。 8.6磨头滑座与磨头移动拖板导轨面按移置导轨的要求考核。 8.7 机床的移置导轨和滑动导轨应设有防尘装置。 8.8操作手轮的操纵力按大于5次/班～25次/班的要求考核。 8.9机床的清洁度按目测、手感法检验，不得有脏物。 9 空运转试验 9.1温升试验
主轴轴承达到稳定温度时，检验主轴轴承的温度和温升，最高温度不得超过70℃，温升不得超过 40°℃。 9.2机构功能动作试验
机床主运动和进给运动做不少于7次的起动、停止试验，其动作灵敏、可靠。 9.3整机连续空运转试验
机床应进行连续空运转试验，试验时问不少于2h。试验时在整个运转过程中不应发生故障。 10负荷试验（抽查） 10.1试验时应遵守的规范：
一砂轮采用设计规定的砂轮；试验钢材；切削量由制造厂确定，切削时逐渐加大切削量，直至达到各项试验的规定值。
10.2机床主传动系统只有单级速度的机床转矩试验、切削抗力试验和机床主传动系统达到最大功率的试验可合并进行。 11 精度检验
机床的精度和检验方法符合JB/T7497.2的规定。 12检验规则 12.1机床的检验规则应符合GB/T14384—2010中4.14的规定。 12.2本部分中规定抽查的章、条，对成批生产的机床每批抽检率为5%，且不得少于2台。
2
网 tr ( ( ( I F 1 !
中华人民共和国
机械行业标准
木工刨刀刃磨机第3部分：技术条件
JB/T7497.3--2012
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张-8千字 2012年12月第1版第1次印刷
书号：15111·10674 网址：http：/www.cmpbook.com 编辑部电话： (010) 88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T7497.3-2012
