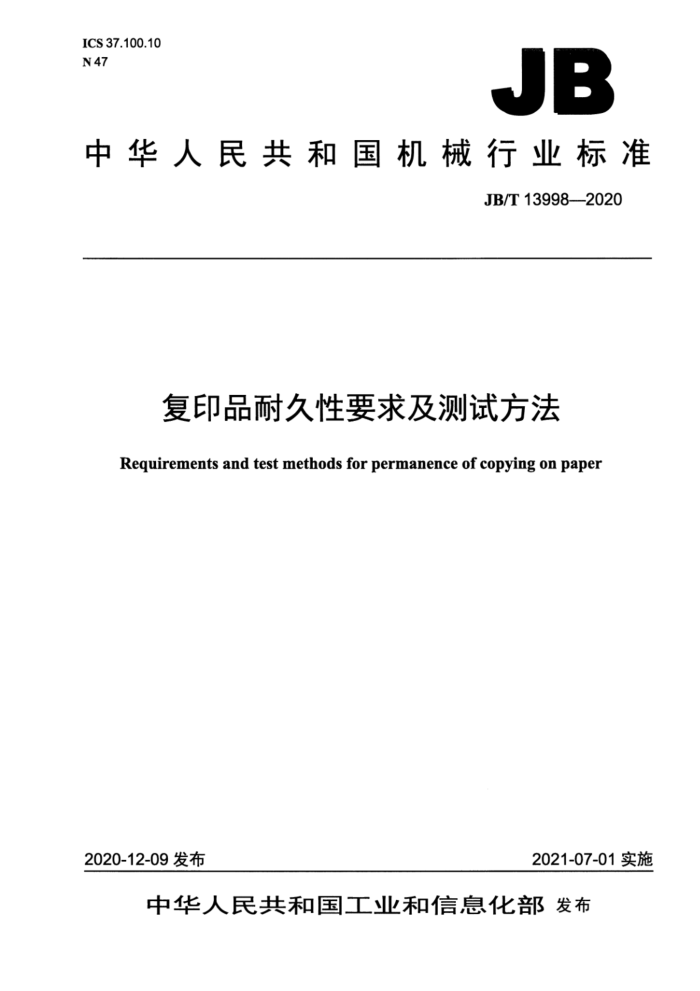

JB
中华人民共和国机械行业标准
JB/T13998-2020
复印品耐久性要求及测试方法
Requirements and test methods for permanence of copying on paper
2021-07-01实施
2020-12-09发布 目 次
前言 1范围 2规范性引用文件 3术语和定义 4要求
1I
4.1 密度和色差 4.2 外观.. 4.3 耐光性.. 4.4 耐水性. 4.5 图像转移.. 4.6 耐热性 4.7 耐化学性 5试样制备 5.1 试样用纸 5.2 复印环境.. 5.3 试样准备 6测试方法 6.1 密度和色差. 6.2 外观 6.3 耐光性. 6.4 耐水性. 6.5 图像转移. 6.6 耐热性. 6.7 耐化学性， 7结果判定 8测试报告附录A（规范性附录）耐久性测试版 A.1测试版纸的要求.. A.2测试版结构及组成 A.3 测试版图样图A.1 测试版外边框内的结构. 图A.2 测试版外边框及内部图样
表1 多色图像的色差 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国复印机械标准化技术委员会（SAC/TC147）归口。 本标准起草单位：天津复印技术有限公司，上海富士施乐有限公司、珠海天威飞马打印耗材有限公
司、天津市合成材料工业研究所有限公司、北京莱盛高新技术有限公司、天津市中环天佳电子有限公司、珠海联合天润打印耗材有限公司，深圳市领航标准化技术有限公司、夏普办公设备（常熟》有限公司、东芝泰格信息系统（深圳）有限公司，理光图像技术（上海）有限公司深圳分公司、厦门市熠成信息技术有限公司、东莞三润田智能科技股份有限公司。
本标准主要起草人：白晋宁、李杰华、乔怀信、姚雪丽、董英杰、张洪涛、吴洪波、刘生应、王正良、陈颂昌。郑城、湛志勇。
本标准为首次发布。 复印品耐久性要求及测试方法
1范围
本标准规定了长期保存于资料室、图书馆，档案馆及其他环境中复印品图像的耐久性要求及测试方法。
本标准适用于通过静电复印方式形成的复印品图像，包括单色图像和多色图像。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T16422.2一2014塑料实验室光源暴露试验方法第2部分：氙弧灯 GB/T24988复印纸
3术语和定义
下列术语和定义适用于本文件。
3.1
耐久性 permanence 长期保持化学和物理稳定性的能力。
3.2
单色图像monochromaticimage 由青色、品红色、黄色和黑色中任意一种颜色单独构成的图像。
3.3
多色图像multicolouredimage 由青色，品红色，黄色和黑色中的两种或两种以上颜色混合构成的图像。
3.4
图像转移imagetransfer 图像与接触的纸张或其他材料发生粘连时，部分或全部图像转移到接触的纸张或其他材料上的现象。
4要求
4.1密度和色差1)
单色图像的初始密度应符合相关产品标准的要求。试验后密度与试验前密度之比应大于90%（黑色》或85%（青色、品红色、黄色）。图像转移测试对密度不做要求。
多色图像的色差应符合表1的要求。 5.3试样准备
黑白复印和彩色复印均使用符合附录A要求的耐久性测试版。复印后，复印品放置2h以上，检查外观并测量密度和颜色。
除耐光性和耐热性之外的试样裁切尺寸为：64mm×64书mm，以测试版的外框线为基准进行裁切。耐光性和耐热性试样裁切可适当增加尺寸，便于试验时的固定或悬挂，以保证外边框内部不被遮挡。
试样数量要求如下：耐光性和耐热性试样各3个；一耐水性试样5个；一图像转移试样20个：一耐化学性试样10个。
6测试方法
6.1密度和色差
选用重复性（土）≤0.005D的反射密度计进行密度测量，并在试样下铺垫5张与试样同批次的空白复印纸，且选择ISOA状态的绝对密度值。
选用重复性AEab≤0.1的分光光度计进行颜色（CIELABL、α、b）测量，并在试样下铺垫5张与试样同批次的空白复印纸，测量采用D5o照明体和2°视场，45°/0°几何条件。色差按照表1中的说明进行计算。
黑白试样的密度只选取单色图像区的黑色（K）实心块，黑白试样无须检测色差，彩色试样的密度测量单色图像区，颜色测量多色图像区。
6.2外观
目视检查。
6.3耐光性
将3个试样置于光老化试验箱中进行耐光性试验，试验方法应按GB/T16422.2一2014中方法B的规定。老化试验条件：黑板温度为（63土3）℃，相对湿度为（50土5）%，试验时间为61h。断电后试样在光老化试验箱内自然冷却15h后方可取出。
测量并计算测试前后单色图像的密度、多色图像的色差 6.4耐水性
准备6张空白复印纸（裁切成与试样相同大小）和5个试样。将试样放入玻璃器皿里用去离子水浸
泡24h，每个器血放个试样。然后将试样取出，放在棉纸上吸去多余水分。按空白复印纸试样一空白复印纸的顺序将5个试样叠放整齐，水平放在两块玻璃（玻璃面积应大于试样）平板之间，施加适当的压力，确保试样所受到的压强为7kPa，10min后取出试样，放在棉纸上自然干燥。
目视检查外观，然后测量并计算测试前后单色图像的密度、多色图像的色差。 6.5图像转移 所受到的压强为7kPa，将其放入电热鼓风干燥箱中，在温度为（50土2）℃的环境中保存6d后取出：放在温度为18℃～28℃、相对湿度为40%～60%的环境中冷却不少于15h
自视检查所有试样的外观。
6.6耐热性
将3个试样悬挂在电热鼓风干燥箱内，试样彼此间应互不接触，与箱壁也不接触，在温度为（90土2）℃ 的环境中保持12d。断电后试样在箱内自然冷却15h后方可取出。
目视检查外观，然后测量并计算测试前后单色图像的密度、多色图像的色差。 6.7耐化学性
将10个试样分别放在玻璃器血里。5个试样先用体积分数为50%的乙醇浸泡10min，再放入水中浸泡10min，取出后放在棉纸上自然干燥；另5个试样先用质量分数为3%的过氧化氢或3%的氯胺T 浸泡5min，再放入水中浸泡10min，取出后放在棉纸上自然干燥。
目视检查外观，然后测量并计算测试前后单色图像的密度、多色图像的色差。
7 结果判定
符合4.3一4.7各项要求的复印品满足耐久性的要求。
8测试报告
测试报告应包括以下内容： a）执行标准编号： b）测试日期和地点： c）测试中使用的仪器 d）复印试样及所用的设备和材料； e）测试结果； f）复印品能否达到本标准要求的说明。 附录A （规范性附录）耐久性测试版
A.1测试版纸的要求
A4幅面的白色复印纸或白色铜版纸。
A.2测试版结构及组成
A.2.1测试版的结构
测试版尺寸为297mm×210mm，由位于版面中央的64mm×64mm的外边框及内部信息组成。外边框内的结构如图A.1所示。
说明：
-外边框；2一 一单色图像区：3- 一多色图像区；4—一分辨力线对区：5—一文字区：6- 一内边框。
图A.1测试版外边框内的结构
A.2.2边框区
由64mm×64mm的外边框及26mm×26mm的内边框组成。边框的线宽为0.175mm土0.020mm 内外边框用于检查外观，并作为试样的裁切基准。 A.2.3单色图像区
由青（C）、品红（M）、黄（Y）、黑（K）四种颜色的8mm×8mm实心色块及CMYK颜色标识
