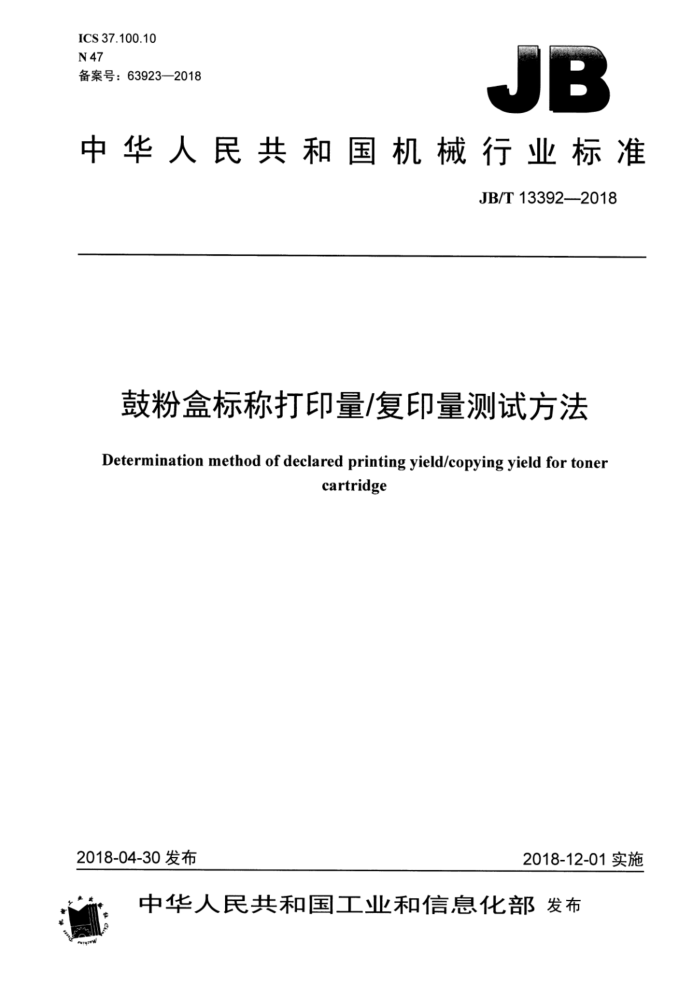

JB
中华人民共和国机械行业标准
JB/T13392-2018
鼓粉盒标称打印量/复印量测试方法
Determination method of declared printing yield/copying yield for toner
cartridge
2018-12-01实施
2018-04-30发布 目 次
前言
范围 2规范性引用文件 3术语和定义 4试验条件·
E
4.1环境条件. 4.2设备参数设置. 4.3测试样品... 4.4测试版 4.5测试纸. 4.6寿命终结 5试验方法. 5.1试验步骤。 5.2鼓粉盒及设备故障处理步骤. 6标称打印量/复印量的确定 7试验报告. 附录A（规范性附录） 彩色墨粉消耗量测试版
....
-------E
图1 单色色浅示意图图2彩色色浅示意图.. 图A.1彩色墨粉消耗量测试版
11001.00000E05E0888E10001001
表1试验室平均温度和动态平均温度的计算
ia88iiaiaiaiaiEa.ta... 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国复印机械标准化技术委员会（SAC/TC147）归口。 本标准起草单位：珠海天威飞马打印耗材有限公司、天津复印技术研究所、珠海奔图电子有限公司
北京莱盛高新技术有限公司、珠海联合天润打印耗材有限公司、上海富士施乐有限公司、夏普办公设备（常熟）有限公司、柯尼卡美能达（中国）投资有限公司、邯郸汉光办公自动化耗材有限公司、国家办公设备及耗材质量监督检验中心、电子科技大学广东电子信息工程研究院。
本标准主要起草人：乔怀信、马燕、庄润苗、董英杰、吴洪波、李杰华、王强、陈挺、赵利静、高启文、陈雷霆。
本标准为首次发布。 鼓粉盒标称打印量/复印量测试方法
1范围
本标准规定了采用三个单色鼓粉盒/三套彩色鼓粉盒测试标称打印量/复印量的方法。 本标准适用于可打印/复印尺寸小于或等于A3幅面的单色和彩色静电成像打印机、复印机和具有打
印或复印功能的多功能机（以下简称设备）用鼓粉盒。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T6872静电复印机用显影剂（色调剂）消耗量版A4 ISO/IEC19752:2017信息技术办公设备单色静电打印机和包含打印机组件的多功能设备用鼓
粉盒打印量的确定方法（Information technology -Office equipment一Method for the determination of toner cartridge yield for monochromatic electrophotographic printers and multi-function devices that contain printer components)
ISO/IEC19798:2017信息技术办公设备彩色打印机和包含打印机组件的多功能设备用鼓粉盒打印量的确定方法（Information technology一Office equipment-Method for the determination of toner cartridge yield for colour printers and multi-function devices that contain printer components )
ISO/IEC24712测量办公设备耗材页产量的彩色测试样张（Colour test pages for measurement of officeequipmentconsumableyield) 3术语和定义
下列术语和定义适用于本文件。
3.1
鼓粉盒toner cartridge 利用静电方式成像的打印机、复印机、传真机及多功能一体机等产品上所使用的、用户可直接替换
的、至少包含一个用于显影的墨粉容器的组合部件。 3.2
色浅fade 测试样张上出现的图像密度均匀性明显降低的现象。 注1：单色页产量试验中的色浅，是指ISO/IEC19752:2017规定的单色鼓粉盒页产量测试版测试样张上的文本或黑
框中出现了宽度大于或等于3mm的明显变浅区。 注2：彩色页产量试验中的色浅，是指ISO/IEC19798:2017规定的彩色鼓粉盒页产量测试版诊断页的测试样张的四
周色条上出现了宽度大于或等于3mm的明显变浅区。 示例1： 100th Page Reference
3mmFade
ABCDEFGHIJKLMNOPQRSTUVWXYZ12
ABCDEFGHUJKLMINOPQRSTUVWXYZ
89
Stephen J.Singel Labanda Sinpat Abarress Tendar,BSF URANGLE
Stephen J.Singel Labanda Sinpat Abarress Tendar,BSF URANGLE
EZIZAX
图1单色色浅示意图
示例2：彩色印品色浅示意图如本标准图2所示，图为ISO/IEC24712彩色鼓粉盒页产量测试版测试样张的诊断页局部示
例，红色箭头指向色浅区。
图2彩色色浅示意图
3.3
墨粉不足tonerlow 设备检测到墨粉量少，很快就需要添加墨粉或更换鼓粉盒时所发出的警告信号。 注：墨粉不足并不表示系统无墨粉。
3.4
摇晃程序shakeprocedure 在鼓粉盒用户指南中给出了鼓粉盒摇晃说明及摇晃方法时，在墨粉不足时为使其能继续使用而按规
定方法对鼓粉盒进行摇晃。
注：一次摇晃程序包括鼓粉盒的取出、摇晃和安装。 3.5
墨粉用尽tonerout 设备在可用的墨粉消耗至无人为干预条件下不能进行正常打印/复印时发出的信号。 注：页产量试验中的墨粉用尽仅适用于设备因没有墨粉停止打印/复印的情况。
3.6
寿命终结endof life 4试验条件
4.1环境条件
试验室温度的平均值为23.0℃土2℃。至少应每隔15min记录一次温度值，所有的动态的每小时平
均温度应在20.0℃～26.0℃范围内。相对湿度的平均值为50%土10%。至少应每隔15min记录一次相对湿度值，所有的动态的每小时相对湿度平均值应在35%65%范围内。
示例：鼓粉盒页产量试验时每隔15min记录的温度及试验室平均温度和动态平均温度的计算见表1。
单位为摄氏度
表1试验室平均温度和动态平均温度的计算
t1o tu ti2
t2 t3
t7
t4
t1
ts
t6
tg
Ig
温度动态平均温度试验室平均温度
24.0 23.4 20.5 24.2 23.6 22.0 25.5 24.7 22.1 20.8 22.0 23.5
23.0 22.9 22.6 23.8 24.0 23.6 23.3 22.4 22.1
23.0
注1：t（i≥4）时的动态平均温度为（t-3+t-2+-1+t）/4；试验室平均温度为（ti+t2++12）/12。 注2：试验室平均温度是所有温度测量值的平均值，而不是动态平均温度的平均值。
4.2设备参数设置
待测鼓粉盒适用的设备放置在水平面上，按照设备用户手册里提供的安装指南及出厂默认值进行设置（有打印功能的设备按测试打印量设置），包括但不限于：
使用设备配备的或从制造商网站上可以得到的最新版本的打印驱动程序。 鼓粉盒按其安装指南进行安装。如果其安装指南和设备用户手册有矛盾，优先参考鼓粉盒指南，除非有改变设备或驱动程序设置的建议。 设备及驱动程序的所有图像和印品质量（分辨率等）选项按出厂默认值设置，如果设备和驱动程序中的选项相异，应使用驱动程序的出厂默认值；任何用户可选择的墨粉节省模式在试验期间应关闭；如果设备有介质自动检测功能，该功能应关闭，纸张类型选择普通纸。 如果设备使用内部PDF解码，可以使用它的前提是设备默认不使用替代字体：打印文件时应使用文件中内置的字体。 任何修正页面尺寸的选项如“适合页面”应关闭，但可选择“页面居中”使图像在页面合适位置。 一如果可行的话，任何色彩管理选项都应设置为设备和驱动程序的出厂默认值。 一彩色打印设置为逐份打印。 如果设备默认是双面打印/复印，设置为单面打印/复印。 打印/复印模式、速度选择、图像密度自动调整、进纸方向等选项均设置为出厂默认值。
4.3测试样品 4.3.1单色：一台设备，三个鼓粉盒。 4.3.2彩色：一台设备，三套鼓粉盒。同一颜色的彩色鼓粉盒的数量超过三个时，只记录前三个鼓粉 鼓粉盒或非工作时间时可以中断，如果试验过程中遇到下班时间关闭设备电源，应在试验报告中记录），对印品进行计数（对于彩色打印，只计诊断页数，允许其他页面出现色浅），其中测试的第一个（套）鼓粉盒的第100页印品（彩色打印的第20页诊断页印品），留作色浅比对的标准样张，色浅的不计数。 5.1.5每一个试验的鼓粉盒到寿命终结时，记录其印品数。对于彩色打印，用诊断页数乘以5作为印品数。因寿命终结而使一套测试版未打印完时，更换鼓粉盒后的第1页诊断页，计入新更换的鼓粉盒页产量内。 5.1.6更换为下一个要试验的鼓粉盒，重复步骤5.1.45.1.5。 5.2鼓粉盒及设备故障处理步骤
5.2.1总则
试验过程中设备或鼓粉盒出现故障时应予以处理。本标准中鼓粉盒故障指出现的使鼓粉盒在寿命终结之前就得更换的问题，例如光导鼓损坏、大量漏粉或结构故障等。设备故障指试验工作人员不能清除的、阻碍设备正常运转的问题，例如设备上的激光束故障。 5.2.2鼓粉盒故障
鼓粉盒发生故障时，应在试验报告中记录已经打印/复印的测试样张数和发生故障的原因，然后换上新的鼓粉盒继续试验。该试验中过早的寿命终结不能归结为鼓粉盒故障，而故障鼓粉盒，不参加打印量/复印量计算，参加计算的鼓粉盒数量应符合4.3的要求。 5.2.3设备故障
设备发生故障时，应进行修理或更换，并更换新的鼓粉盒继续试验。试验报告中应记录这个（些）鼓粉盒的测试样张数并注明鼓粉盒是由于设备故障而被更换的，应记录设备的故障及更换的设备的序列号。设备出现故障之前得到的产量数据不能计算在页产量中，除非可以证明设备故障未对之前正测试的鼓粉盒产生影响，试验报告中应记录未产生影响的理由。参加计算的鼓粉盒数量应符合4.3的要求。
6标称打印量/复印量的确定
6.1每种颜色鼓粉盒的平均打印量/复印量按公式（1）计算。
（1)
3
式中： X一一每种颜色鼓粉盒的平均打印量/复印量；
x每种颜色鼓粉盒中第1个鼓粉盒从安装到寿命终结期间，打印/复印规定测试版的打印量/
复印量，即页产量（=1，2，3）。
6.2每种颜色鼓粉盒的打印量/复印量的标准差按公式（2）计算。
B-x V台 2
（2）
S =1
式中： S一每种颜色鼓粉盒打印量/复印量的标准差。
