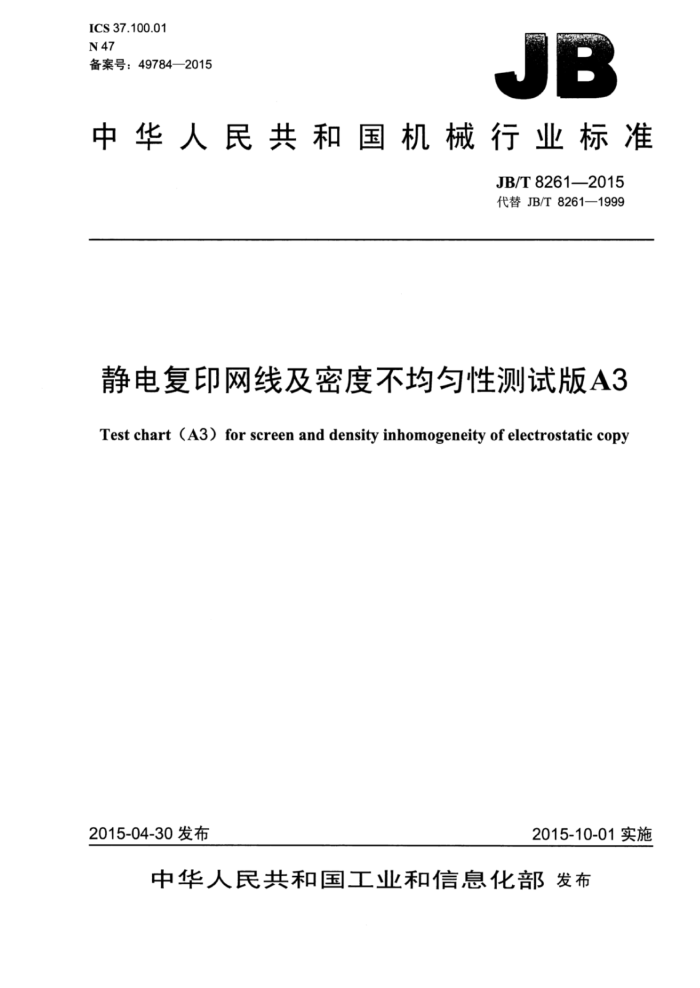

ICS37.100.01 N47 备案号：49784—2015
中华人民共和国机械行业标准
JB/T82612015 代替JB/T8261—1999
静电复印网线及密度不均匀性测试版A3
Test chart (A3) for screen and density inhomogeneity of electrostatic copy
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T8261—2015
目 次
前言范围
I
1
2 规范性引用文件 3技术要求 3.1基本要求.. 3.2 结构图及图样 3.3 外观. 3.4 线对 3.5 刊头字. 3.6 实心块.. 3.7 水果篮图像 3.8 层次 3.9 尺寸精度 3.10用法 4试验方法. 4.1 试验条件. 4.2 外观 4.3 基本要求. 4.4 尺寸.. 4.5 图像密度.. 4.6 网线密度.. 5检验规则. 6标志、包装、运输和贮存附录A（资料性附录）网线版的使用
中
6
A.1 使用范围 A.2 结构与用途
6 6
图1 网线版结构图，图2 网线版图样
5
表1 层次中色块的图像密度值及偏差 JB/T8261—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8261一1999《静电复印网线及密度不均匀性测试版A3》，与JB/T8261--1999相比
主要技术变化如下：
增加了第2章规范性用文件（见第2章）：修改了网线版的基本要求（见3.1，1999年版的第2章）：修改了网线版结构图，增加了尺寸标注（见图1，1999年版的图1）；修改了网线版的图样（见图2，1999年版的图2） -删除了网线基本尺寸表（1999年版的表1）；增加了网线版外观要求（见3.3）；增加了线对图（见图2）和线对要求（见3.4）；修改了刊头字要求（见3.5，1999年版的A.2.5）：删除了实心圆（1999年版的图2）及要求（1999年版的3.3），增加了实心块（见图2）及要求（见 3.6); 修改了人像（见图2，1999年版的图2）及要求（见3.7，1999年版的3.1）；修改了层次（见图2，1999年版的图2）及要求（见3.8，1999年版的3.2）；增加了尺寸精度要求（见3.9）；修改了试验方法（见第4章，1999年版的第4章）；修改了检验规则（见第5章，1999年版的第5章）；修改了标志、包装、运输和贮存（见第6章，1999年版的第6章）；修改了附录A。
本标准由中国机械工业联合会提出。 本标准由全国复印机械标准化技术委员会（SAC/TC147）归口。 本标准起草单位：珠海天威飞马打印耗材有限公司、天津复印技术研究所、联想（北京）有限公司
无锡佳腾磁性粉有限公司、柯尼卡美能达（中国）投资有限公司、佳能（中国）有限公司、上海富士施乐有限公司，兄弟（中国）商业有限公司理光图像技术（上海）有限公司深圳分公司，夏普办公设备（常熟）有限公司、三星电子（山东）数码打印机有限公司。
本标准主要起草人：张希平、马燕、范志国、周学良、陈挺、鲁俊和、仇相如、麦洪琦、刘生应、 王强、李妍。
本标准所代替标准的历次版本发布情况为：
-JB/T8261—1995（GB7365—1987） JB/T8261-1999。
II JB/T8261-2015
3.4.3与白底黑色线对图对应的是长、宽及间距相同的黑底白色线对图，其中黑底矩形的尺寸为 270mm×17mm，线间距说明文字（8磅宋体）对应的黑底矩形的尺寸为4.5mm×17mm。 3.4.43.4.1-3.4.3所描述的正反相线对图及说明字，分别沿逆时针和顺时针方向旋转90°，置于 A3版面的左侧和右侧，沿水平方向对称，沿垂直方向均布在上下4个实心块之间。
270
4.5
1a
一
OL
2 o1
2
5.2512-12
6X80X80
4a
4b
P
5b
H
4 2
1b
4c
4d
lc
Sa
5b
4f
4e
二
5c 5d 200
2
2
2
25
25
说明： la1b-lc 一线对图： 2刊头字： 3——实心块：
4a、4b、4c、4d、4e、4f 一不同网线密度人像 5a、5b~5c、5d层次。
图1网线版结构图
2 JB/T8261—2015
静电复印网线及密度不均匀性测试版A3
2.5线/mm
3.2线/mm
.0线/mm
中
图2网线版图样 JB/T82612015
3.5刊头字
由32磅汉字“静电复印网线及密度不均匀性测试版A3”组成。 3.6实心块 3.6.15个边长为25mm的实心块左右上下对称。 3.6.2实心块图像密度为1.60土0.05。 3.7水果篮图像 3.7.16幅水果篮图像对称地分布于版面中，画面清晰，质感性强，反差与层次适当。 3.7.2各幅水果篮图像由网点形状相同、网线密度不同的网线图组成，网线密度依次为2.5线/mm （63线/in）3.2线/mm（80线/in）、4.0线/mm（100线/in）5.0线/mm（127线/in）6.3线/mm（160线/in） 8.0线/mm（200线/in），并在水果篮图像的下方用10.5磅宋体居中标注。 3.7.36幅水果篮图像左右上下对称。 3.8层次 3.8.1版面中心实心块上下各有两组方向相反的覆盖率为10%20%30%40%50%60%70% 80%，90%和100%的10阶色块，色块的大小为12mm×12mm；最上色块的顶项边和上边人像的顶边对齐，最下色块的底边和下边人像的底边对齐。 3.8.2版面底部两个实心块之间有两组沿水平方向居中，方向相反的覆盖率为10%、20%30%、40% 50%、60%70%80%90%和100%的10阶色块，色块大小为20mm×12mm：上列色块的顶边和两侧实心块顶边对齐，下列色块的底边和两侧实心块底边对齐。 3.8.3色块反射密度值应符合表1的要求。
表1层次中色块的图像密度值及偏差
10 1.60±0.05
层次图像密度
1 0.14±0.01
6 0.58±0.02
3.9尺寸精度 3.9.1 线对的线宽、线间距与规定值的极限偏差为土5%。 3.9.23.4~3.8中其他规定尺寸的偏差应小于0.5mm。 3.10用法
网线版的使用方法参考附录A。
4试验方法
4.1试验条件
温度：18℃~28℃。 相对湿度：40%～60%
4.2外观
目视检验。
4
