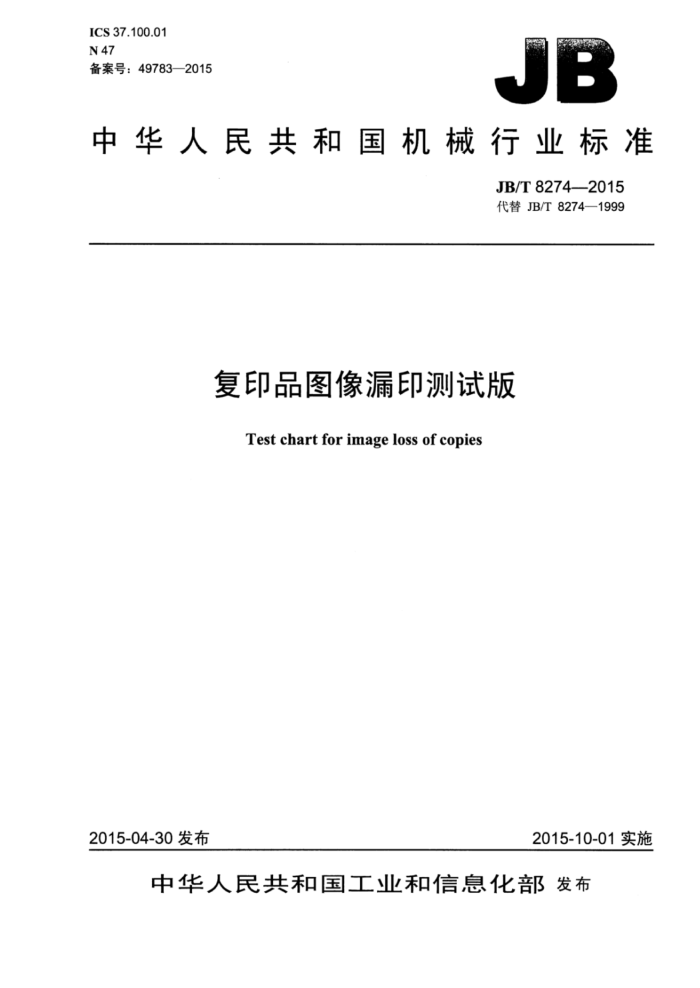

中华人民共和国机械行业标准
JB/T8274—2015 代替JB/T8274—1999
复印品图像漏印测试版
Test chart for image loss of copies
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T8274—2015
目 次
前言.. 1范围 2规范性引用文件 3技术要求. 3.1基本要求.. 3.2结构图及图样.. 3.3外观. 3.4 用法 4试验方法 4.1 试验条件.. 4.2 基本要求. 4.3 外观. 4.4 尺寸 4.5 图像密度 5检验规则标志、包装、运输和贮存
一
工
4
6
附录A（资料性附录）漏印版的使用 A.1 使用范围. A.2测试环境. A.3 测试纸 A.4 测试仪器. A.5 样品制备 A.6 漏印缺陷的确定
5
图1 漏印版结构图图2 漏印版图样
表1 漏印版的基本尺寸、极限偏差 JB/T8274—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8274—1999《复印品图像漏印测试版》，与JB/T8274-1999相比主要技术变化如下：
增加了第2章规范性引用文件（见第2章）；修改了漏印版的基本要求（见3.1，1999年版的2.1）；修改了漏印版结构图（见图1，1999年版的图1）：增加了漏印版的线间距及细实线和粗实线的线宽要求（见3.2.4）一删除了线条反射密度值及密度不均匀性要求，增加了替代的实心圆的反射密度要求（见3.2.5， 1999年版的2.1.7）：增加了确定测试线条位置的空心圆（见3.2.6）：增加了漏印版基本要求的试验方法（见4.2）：修改了尺寸的测量方法（见4.4，1999年版的3.2）；修改了图像密度的测量方法（见4.5，1999年版的3.3）；修改了检验规则（见第5章，1999年版的第4章）；修改了标志、包装、运输和贮存（见第6章，1999年版的第5章）；修改了附录A。
本标准由中国机械工业联合会提出。 本标准由全国复印机械标准化技术委员会（SAC/TC147）归口。 本标准起草单位：珠海天威飞马打印耗材有限公司、天津复印技术研究所、联想（北京）有限公司
无锡佳腾磁性粉有限公司、柯尼卡美能达（中国）投资有限公司、佳能（中国）有限公司、上海富士施乐有限公司、兄弟（中国）商业有限公司、理光图像技术（上海）有限公司深圳分公司、夏普办公设备（常熟）有限公司三星电子（山东）数码打印机有限公司。
本标准主要起草人：张希平、马燕、范志国、周学良、陈挺、鲁俊和、仇相如、麦洪琦、刘生应、 王强、李妍。
本标准所代替标准的历次版本发布情况为：
-JB/T82741995(GB11002—1989): —JB/T8274—1999。
II JB/T8274—2015
C
?
门
9X@25
双
O
节
8
K
b
D
D
B
T
6
40
43.510 40
10X-10
100 297
说明： ABC、D一方格图： E、F横向均匀线条图案： G空心圆：
H——纵向均匀线条图案： K-—实心圆。
图1漏印版结构图
3.2.7漏印版图样如图2所示。 3.3外观
漏印版表面应平整、密实、色泽均匀，无划痕、弯曲、皱折及图案模糊和断裂的现象。 3.4用法
漏印版的使用方法参考附录A。
2 JB/T82742015
图2漏印版图样
3 JB/T8274—2015
4 试验方法
4.1试验条件
温度：18℃~28℃。 相对湿度：40%~60%
4.2基本要求
漏印版纸的规格按GB/T10335.1规定的方法进行检测 4.3外观
目视检验。 4.4尺寸 4.4.1漏印版裁切尺寸、基本尺寸及线间距用通用量具测量。 4.4.2在漏印版内的9个空心圆内相对应位置分别选取一条粗实线和一条细实线，采用分度值不低于 0.01mm的线微米尺或万能工具显微镜检验线宽。 4.5图像密度
在符合GB/T11501一2008的光谱条件符合GB/T12823.4一2008的几何条件下，用最小读数小于或等于0.01的反射密度计测量测试版上的10个实心圆。
5检验规则
5.1漏印版应按第3章的规定逐张检验，合格后方可使用。 5.2漏印版应定期检定，其检定周期为一年。使用中若有损伤及缺陷，以致不符合第3章的规定时，则停止使用，更换新版。
6标志、包装、运输和贮存
6.1每张漏印版应有检验合格证。 6.2每张漏印版应装入黑色塑料袋内以防止变色，平整放置，避免皱折、划伤及变形 6.3漏印版采用硬质包装材料保护运输。 6.4漏印版应贮存在温度10℃～33℃、空气相对湿度30%～80%、无腐蚀性气体、避光的室内环境中。
4 JB/T8274—2015
附录A （资料性附录）漏印版的使用
A.1 使用范围
漏印版适用于静电复印机、重氮复印机、办公机械小胶印机和静电制版机、速印机、光电誉影机等复印机械产品及其感光材料、显影材料、印版、油墨等消耗材料的检验。
A.2 测试环境
环境温度：18℃~28℃。 相对湿度：40%~60%
A.3 测试纸
设备制造商推荐的、市场销售的、在待测设备上使用的纸张。
A.4 测试仪器
分度值不大于0.1mm的读数量具。
A.5 5 样品制备
在A.2规定的环境条件下，按待测设备说明书，用漏印测试版制备样张。
A.6 漏印缺陷的确定
目视检查样张上漏印线条的长度及数量是否超标，当长度不能确定时，应借助读数量具。
